Задача 3.15

Насколько нужно увеличить напряжение питания в предыдущей задаче, если в коллекторную цепь добавить фильтр с сопротивлением 300 Ом, а рабочую точку оставить прежней? Рассмотрите два случая: сопротивление делителя подключено непосредственно к источнику питания и сопротивление делителя подключено в точки соединения сопротивлений коллектора и фильтра. Изобразите обе схемы.

Задача 3.16

Для условий, приведенных в задаче 3.14, определите амплитуду выходного тока и напряжения и сквозной коэффициент усиления, если ЭДС источника сигнала 100 мВ. Постройте амплитудную характеристику каскада. При какой амплитуде входного сигнала произойдет «сжатие» коэффициента усиления на 3 дБ?

Задача 3.17

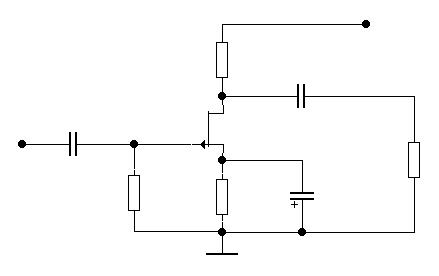

Определите, каким будет напряжение на стоке Uсто и напряжение на затворе U зо по отношению к истоку в рабочей точке транзистора в схеме на рис. 3.24, ток стока в этой точке 3,9 мА.

Е = -21 В

Rст

1к Ср2

Ср1

Rн

Rз Rи

20к 510

Рис.3.24
