Задача 3.7
Определите токи покоя коллектора, эмиттера и базы:
а) Cхема на рис. 3.21. Транзистор КТ312А, напряжение питания
Е = 12 В, Rк = 1,2 кОм, U ко = 5 В;
б) Схема на рис. 3.22. Транзистор КТ312А, напряжение питания
Е = 15 В, Rк = 1 кОм, Rэ = 200 Ом и U ко = 5 В.
Задача 3.8

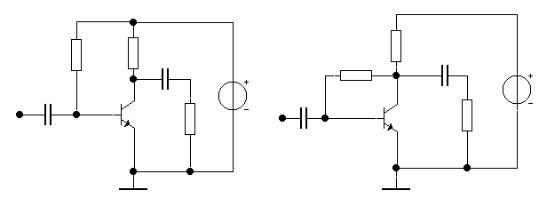

Определите элементы Rк и Rб принципиальной электрической схемы, изображенной на рис. 3.23,а, таким образом, чтобы при напряжении питания Е = 15 В получить U ко = 5 В и Iко = 6 мА (транзистор КТ312А).
Rб |
Rк |
|
Rк |
Ср2 |
Rб |
Ср2 |
|
|
Е |
|
Е |
Ср1 |
Rн |
Ср1 |
Rн |
|
|
|
|
|
а) |
|
б) |
Рис. 3.23
Как изменятся эти сопротивления при включении по схеме 3.23, б?
Задача 3.9
Постройте нагрузочные прямые постоянного и переменного токов каскада на транзисторе КТ312А (схема на рис. 3.22), если напряжение питания Е = 15 В, Rк = 1 кОм, Rэ = 510 Ом, U ко = 5 В и Rн = 300 Ом.
Графически определите амплитуду выходного тока и напряжения, если амплитуда входного сигнала 50 мВ.
Определите параметры транзистора в рабочей точке, вычислите коэффициент усиления каскада и сравните с найденным графически.
Задача 3.10
Для предыдущей задачи постройте сквозную динамическую характеристику (сопротивление источника сигнала 100 Ом и Rб велико по
