Задача 3.3
Определите сопротивление нагрузки постоянному и переменному току коллектора транзистора КТ312А в схеме на рис. 3.22, если Rк = Rн = 1кОм, Rэ = 510 Ом, Ср1 = Ср2 = 1 мкФ, Сэ = 50 мкФ. Сопротивлением конденсаторов на средних частотах можно пренебречь.
|
Rб1 |
Rк Ср2 |
Вх |
Ср1 |
Е |
Rн
Rб2
Rэ Сэ

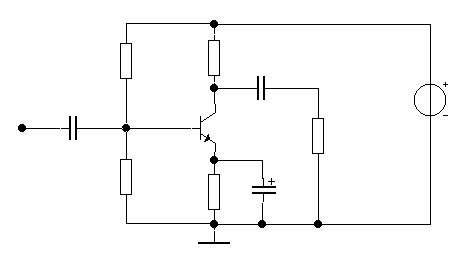

Рис. 3.22
Задача 3.4
Определите напряжение покоя на эмиттере транзистора в каскаде, принципиальная схема которого показана на рис. 3.22. Напряжение питания Е = 15 В, Rк = 1кОм, R э = 510 Ом, Iко = 6 мА.
Задача 3.5
Определите ток делителя в схеме на рис. 3.22, если напряжение питания Е = 15 В, Rк = 1 кОм, Rэ = 510 Ом, U ко = 5 В и Rб1 = 10 кОм.
Транзистор КТ312А.
Задача 3.6
В схеме на рис. 3.22 определите сопротивление делителя, если напряжение питания Е = 15 В, Rк = 1 кОм, Rэ = 510 Ом, U ко = 5 В и ток
делителя 5 мА. Транзистор КТ312А.
