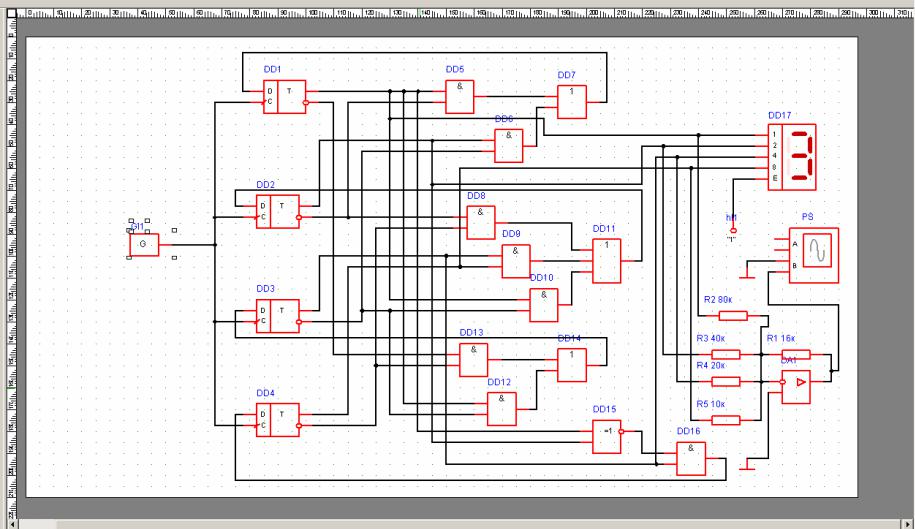

Рис. 3.8 — Виртуальный макет синтезированного счетчика

62

Экспериментальная проверка функционирования счетчика.

Для выполнения моделирования в инспекторе объектов рекомендуется установить следующие параметры (рис. 3.9).

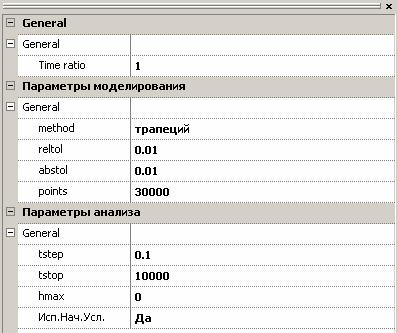

Рис. 3.9 — Параметры моделирования счетчика

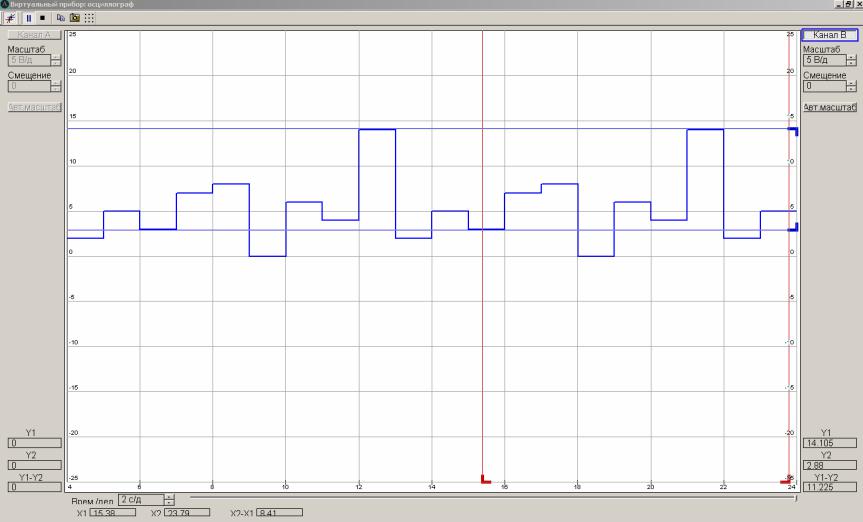

Осциллограмма сигнала с выхода ЦАП представлена на рис. 3.10. Осциллограмма подтверждает, что счетчик работает циклически с коэффициентом пересчета kсч = 9, а последовательность смены состояний счетчика0 — 6 — 4 — 14 — 2 — 5 — 3 — 7 — 8.

Содержание отчета. Отчет оформляется в формате MS Word и должен отражать последовательность проектирования, схему виртуального макета, осциллограмму выходного напряжения ЦАП, вставленные из виртуальной среды ASIMEC, и выводы по работе.

64

3.2Лабораторная работа №2. Усилители

ипреобразователи сигналов

на операционных усилителях

Цель лабораторной работы — экспериментальное исследование аналоговых микроэлектронных устройств, выполненных на операционных усилителях.

Задание.

1. Спроектировать инвертирующий усилитель постоянного тока с коэффициентом усиления kU = 12 . Выполнить эксперимен-

тальную проверку функционирования.

2. Спроектировать неинвертирующий усилитель постоянного тока с коэффициентом усиления kU = 11. Выполнить экспериментальную проверку функционирования.

3. Определить параметры частотной характеристики активного полосового RC-фильтра. Сравнить результаты экспериментальных исследований с расчетными параметрами.

Проектирование инвертирующего усилителя постоянного тока на операционном усилителе с заданным коэффициентом усиления.

Инвертирующий усилитель постоянного тока можно реализовать на основе инвертирующего включения операционного усилителя (рис. 3.11), используя в качестве элементов с операторными сопротивлениями Z1 и Z2 резисторы R1 и R2 соответственно. Тогда коэффициент усиления усилителя определяется вы-

ражением kU = − R2 .

R1

Z2

Z1

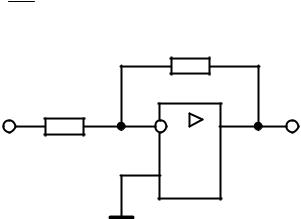

Рис. 3.11 — Инвертирующий усилитель постоянного тока на основе инвертирующего включения операционного усилителя

67

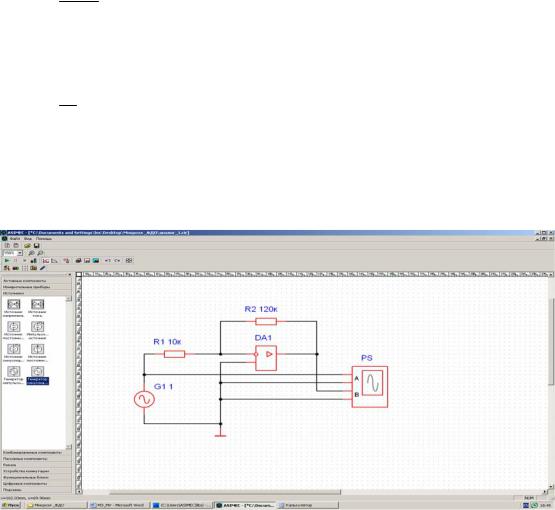

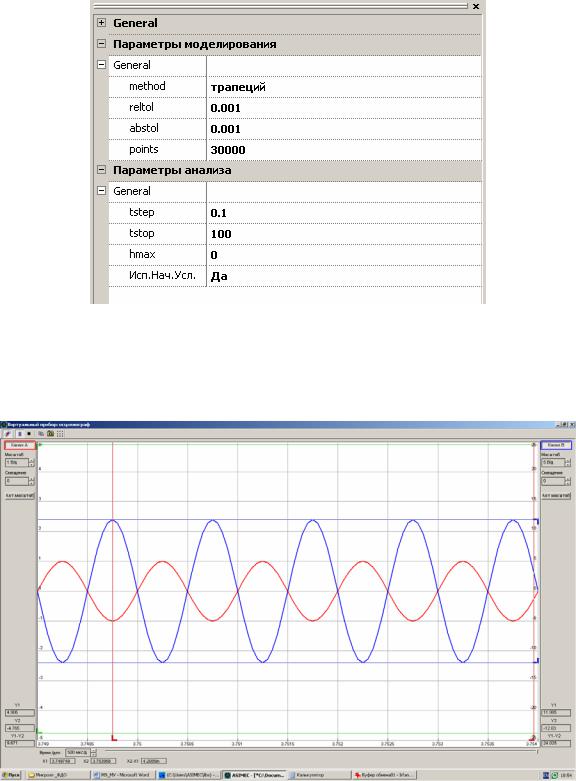

Временные диаграммы показывают: усилитель инвертирует входное напряжение; амплитуда входного напряжения Um,вх = 1,0

го тока на операционном усилителе с заданным коэффициентом усиления.

Неинвертирующий усилитель постоянного тока можно реализовать на основе неинвертирующего включения операционного усилителя (рис. 3.15), используя в качестве элементов с операторными сопротивлениями Z1 и Z2 резисторы R1 и R2 соответственно. Тогда коэффициент усиления усилителя определяется вы-

ражением kU = 1 + R2 .

R1

Z2

Z1

Uвых

Uвх

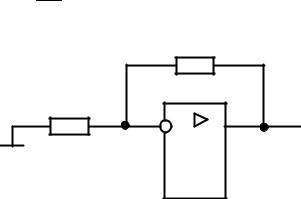

Рис. 3.15 — Неинвертирующий усилитель постоянного тока на основе неинвертирующего включения операционного усилителя

Зададим сопротивление R1 = 10 кОм. Тогда

R2 = (kU − 1)R1 = (11 -1) 10 = 100 (кОм).

С целью проверки функционирования подадим на вход усилителя сигнал синусоидальной формы. Для обеспечения работы операционного усилителя в линейном режиме амплитуду входного сигнала установим равной величине В. Для контро-

ля выходного напряжения подключим осциллограф к выходу усилителя.

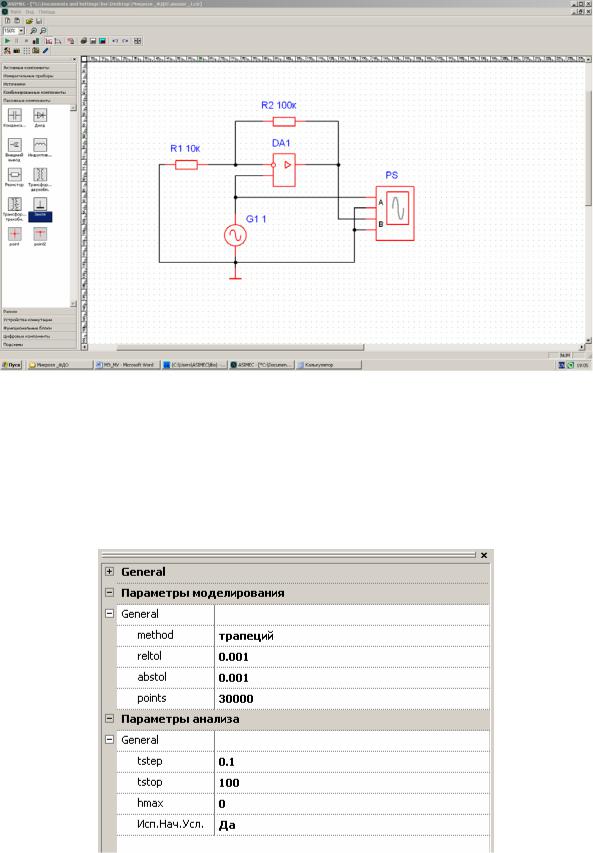

Виртуальный макет неинвертирующего усилителя постоянного тока представлен на рис. 3.16.

69

Осциллограммы входного и выходного напряжений неинвертирующего усилителя представлены на рис. 3.18.

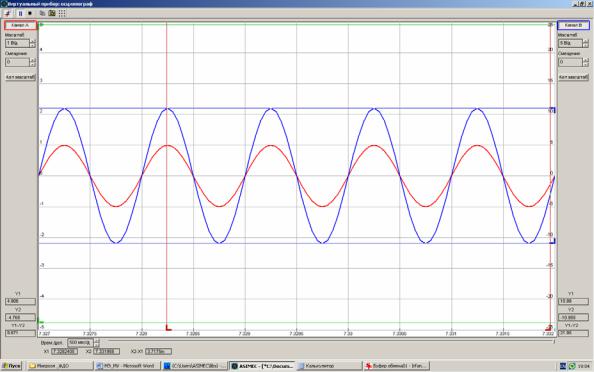

Рис. 3.18 — Осциллограммы входного и выходного напряжений неинвертирующего усилителя постоянного тока

Временные диаграммы показывают: усилитель не инвертирует входное напряжение; амплитуда входного напряжения

Исследование активного полосового RC-фильтра

Активный полосовой фильтр можно реализовать на основе операционного усилителя по схеме, представленной на рис. 3.19.

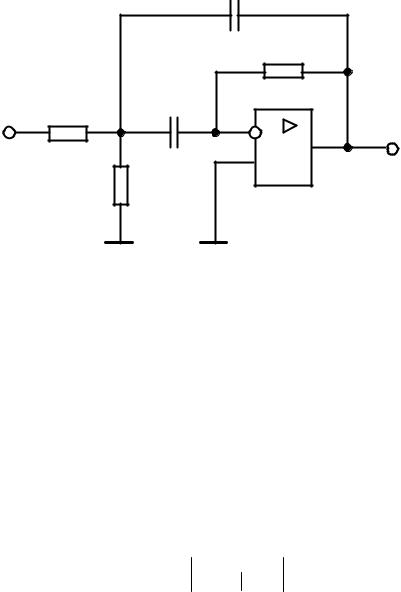

Рис. 3.19 — Активный полосовой фильтр на основе операционного усилителя

Основными параметрами фильтра являются параметры ам- плитудно-частотной характеристики AU (ω) коэффициента передачи по напряжению: резонансная частота, значение коэффициента усиления на резонансной частоте, верхняя и нижняя частоты полосы пропускания, добротность.

Амплитудно-частотная характеристика выражается через операторное изображение kU (p) коэффициента передачи по напряжению:

AU (ω) = kU (p) p= jω .

Для определения операторного изображения kU (p) сформируем операторную схему замещения фильтра (рис. 3.20), в которой пассивные компоненты представлены операторными проводимостями:
