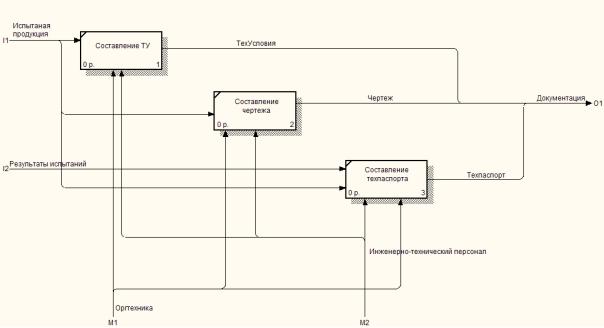

Рисунок Н.19 — Диаграмма А5 «Документирование»

Диаграмма А5 «Документирование»

Технические условия (ТУ) — описывают соответствие кабеля заявленным свой- ствам. Строится чертеж кабеля — либо на кульмане, либо в CAD-приложении. На ос- новании протоколов испытаний составляется техпаспорт, в котором приводятся гаран- тированные условия эксплуатации. Пакет из ТУ, чертежей и техпаспорта формирует итоговую документацию.

Заключение

Спецификация модели не отражает всех аспектов функционирования предприя- тия и производственного цикла, поскольку изначально была выбрана точка зрения си- стемного программиста, для которого наиболее критичным является первоначальный этап расчета стоимости изделия, а не технологические этапы, которые проходит изде- лие в процессе производства.

Для дальнейшего уточнения спецификации в первую очередь необходимо более детально декомпозировать схемы А4 «Испытания» и А5 «Документирование».
