Цель работы состоит в ознакомлении с принципами построения триггеров Шмитта, аналоговых компараторов и мультивибраторов, реализуемых на операционных усилителях (ОУ), и в экспериментальном исследовании их основных технических характеристик с использованием системы NI ELVIS.
3.1. Триггеры Шмитта
3.1.1 Общая часть

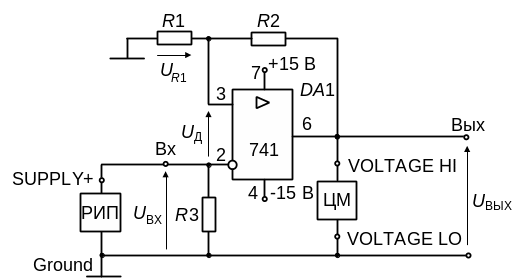

Схема триггера Шмитта приведена на рис. 3.1 (РИП – регулируемый источник питания, ЦМ – цифровой мультиметр). Он представляет собой операционный усилитель с цепью положительной обратной связи , . Триггер Шмитта имеет гистерезисную характеристику передачи (см. рис. 3.2, кривая 1) и может находиться в двух устойчивых состояниях, соответствующих максимальному и минимальному напряжениям на выходе ОУ.
Рассмотрим работу триггера Шмитта, полагая, что ОУ близок к идеальному. Пусть в начальный момент он находится в состоянии с уровнем выходного напряжения (см. рис. 3.2, кривая 1, точка A, < 0). В этом случае напряжения и положительны, что и поддерживает триггер в данном состоянии.
, , , (3.1)
где - коэффициент цепи обратной связи. Если теперь напряжение , возрастая, превысит напряжение (3.1), то напряжение станет отрицательным, при этом триггер Шмитта перейдет в состояние с уровнем выходного напряжения (см. рис. 3.2, кривая 1, точка В)
, , , . (3.2)
Если теперь начать уменьшать напряжение , то, когда оно станет меньше напряжения (3.2), напряжение снова станет положительным и триггер Шмитта вернется в исходное состояние (см. рис. 3.2, характеристика 1, точка А).
, , . (3.3)
Рис.3.1
Рис.3.2
Из соотношений (3.2), (3.3) и рис. 3.2 очевидно, что напряжение гистерезиса равно
. (3.4)
Триггеры Шмитта нашли широкое применение в аналоговых компараторах, мультивибраторах, импульсных стабилизаторах напряжения и других электронных устройствах.
3.1.2. Экспериментальная часть
Исследуем работу триггера Шмитта на ОУ, для чего соберем на макетной плате схему, представленную на рис. 3.1 ( = 10 кОм; = 100 кОм; = 100 кОм). В меню запуска инструментов NI ELVIS выберем функции Variable Power Supplies (Регулируемые источники питания) и Digital Multimeter (Цифровой мультиметр). На лицевой панели РИП установим входное напряжение = 0 и с помощью ЦМ измерим выходное напряжение . Если оно максимально: = , то фиксируем его и плавно увеличиваем входное напряжение до значения , при котором триггер Шмитта изменит свое состояние (см. рис. 3.2, кривая 1). Измеряем напряжения , и с использованием РИП отрицательной полярности (SUPPLY-) определяем напряжение , при котором триггер возвратится в исходное состояние. По результатам эксперимента необходимо построить характеристику передачи триггера Шмитта (см. рис. 3.2, кривая 1), определить ширину ее гистерезиса и сравнить с расчетной величиной (3.4). Если в начале эксперимента с триггером (см. рис. 3.1) выходное напряжение минимально: = , то подключаем к входу РИП отрицательной полярности (SUPPLY-), плавно изменяем входное напряжение до значения и т. д.
3.2. Аналоговые компараторы
3.2.1. Общая часть
Аналоговыми компараторами называются пороговые устройства, предназначенные для сравнения двух аналоговых сигналов: измеряемого и опорного, с выдачей результата сравнения в виде перепада выходного напряжения. При этом различают компараторы с безгистерезисной и гистерезисной характеристиками передачи.
Схема гистерезисного аналогового компаратора, реализованного на триггере Шмитта, представлена на рис. 3.3. Этот компаратор сравнивает измеряемое напряжение с опорным напряжением ; при этом оба напряжения должны иметь одинаковую полярность.
Рис.3.3
Работа компаратора (см. рис. 3.3) во многом аналогична работе триггера Шмитта (см. рис. 3.1), но поскольку в компараторе резистор подключен к
опорному напряжению , то характеристика передачи компаратора (см. рис. 3.2, кривая 2) представляет собой характеристику триггера Шмитта (см. рис. 3.2, кривая 1), смещенную вправо на величину напряжения . При этом напряжения переключения компаратора , и его напряжение гистерезиса определяются очевидными соотношениями:
, ,
, (3.5)
Напряжение гистерезиса компаратора уменьшается с уменьшением коэффициента цепи обратной связи , т. е. при увеличении сопротивления и при гистерезисный компаратор превращается в безгистерезисный.
