4 сем Лабораторная №11

Федеральное государственное автономное образовательное учреждение высшего образования

«Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)»

Кафедра физики

отчет

по лабораторной работе №11

Исследование внешнего фотоэффекта

Выполнил: Гришин И.Д.

Группа №8091

Преподаватель: Кузьмина Н.Н.

Вопросы			Дата предоставления отчета		Коллоквиум			Итоговая оценка
№	№	Дата			Оценка

­

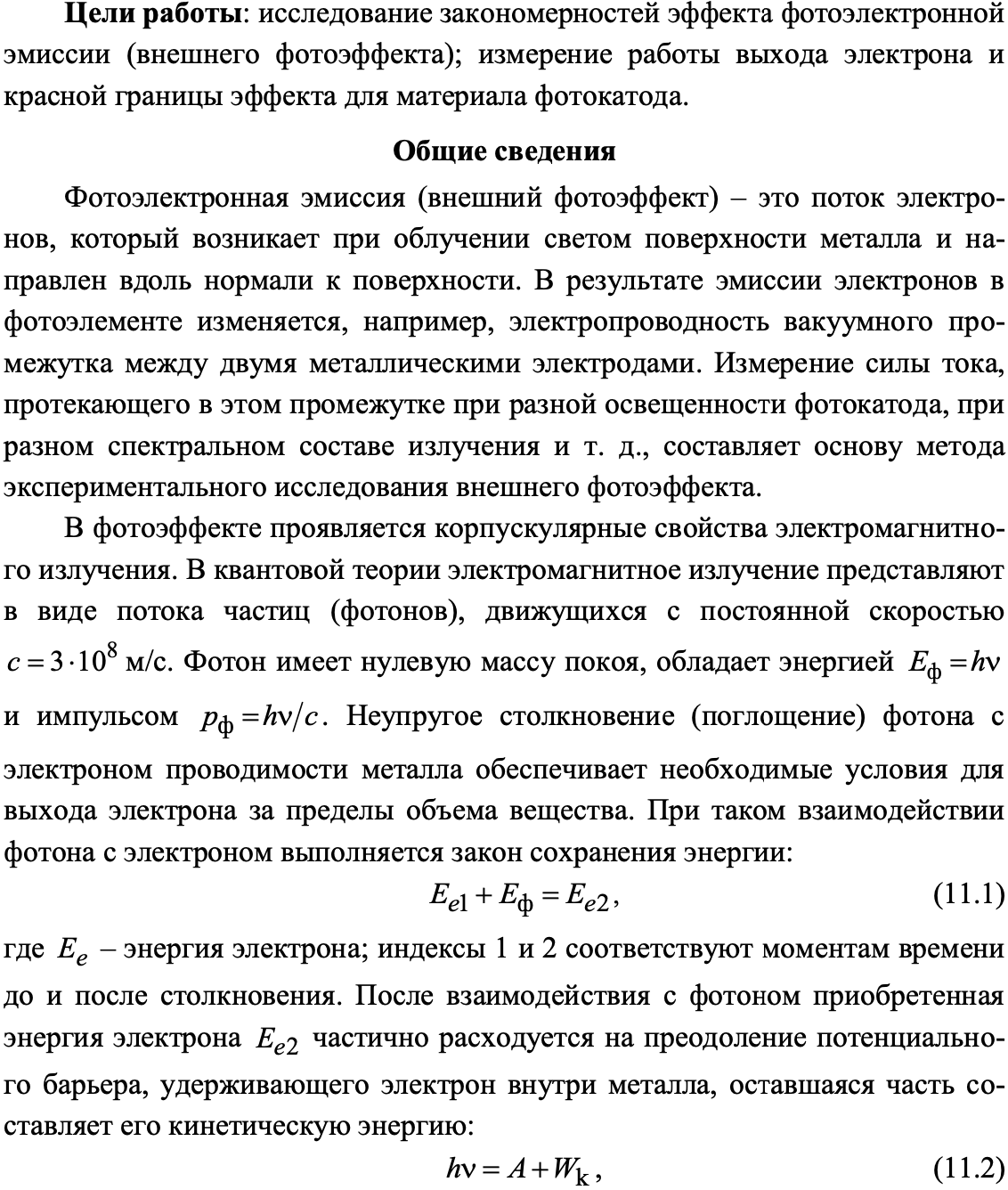

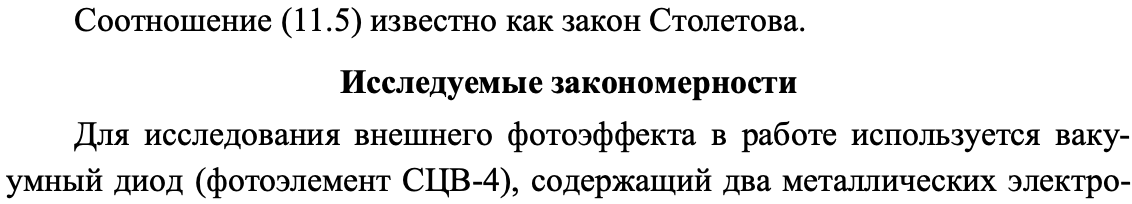

Протокол

к лабораторной работе №11

Исследование внешнего фотоэффекта

Таблица 11.1

Вольтамперная характеристика

U, В	1	2	3	4	5	6	7	8	9	10
	0,136	0,186	0,215	0,237	0,258	0,272	0,274	0,275	0,279	0,271
	0,1	0,145	0,169	0,185	0,192	0,2	0,199	0,202	0,208	0,205
	0,086	0,128	0,149	0,161	0,171	0,173	0,177	0,179	0,183	0,182

U, В	11	12	13	14	15	16	18	20	24
	0,279	0,281	0,283	0,289	0,283	0,287	0,283	0,29	0,292
	0,207	0,21	0,212	0,21	0,206	0,212	0,209	0,217	0,213
	0,184	0,186	0,184	0,185	0,183	0,184	0,184	0,192	0,187

Таблица 11.2

Определение запирающего напряжения

Светофильтр
		1	2	3	4	5
Синий	515	0,556	0,55	0,544	0,528	0,575
Зелёный	550	0,41	0,37	0,376	0,38	0,365

Выполнил: Гришин И.Д.

06.06.2020

Подпись преподавателя _________________________________

Обработка результатов

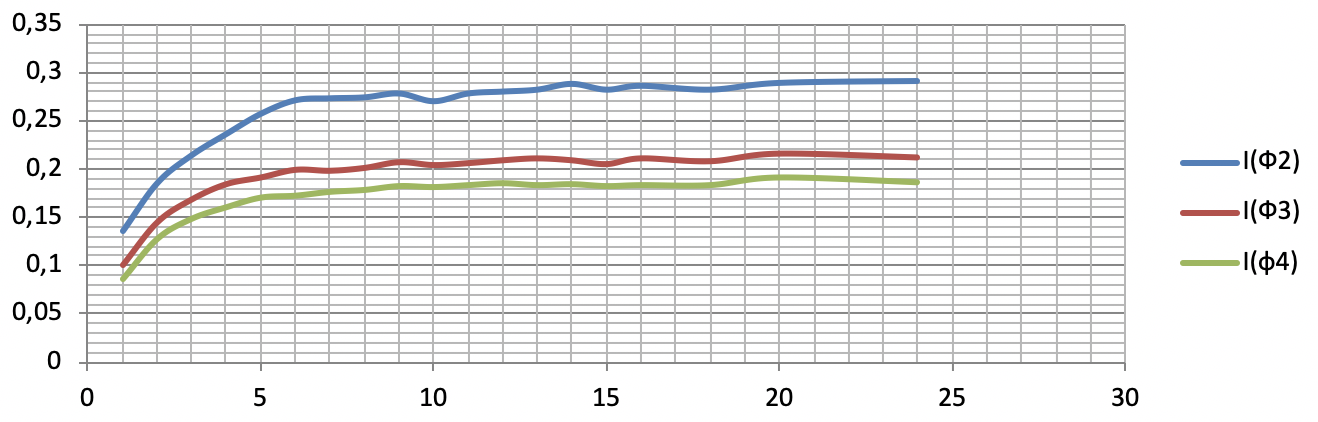

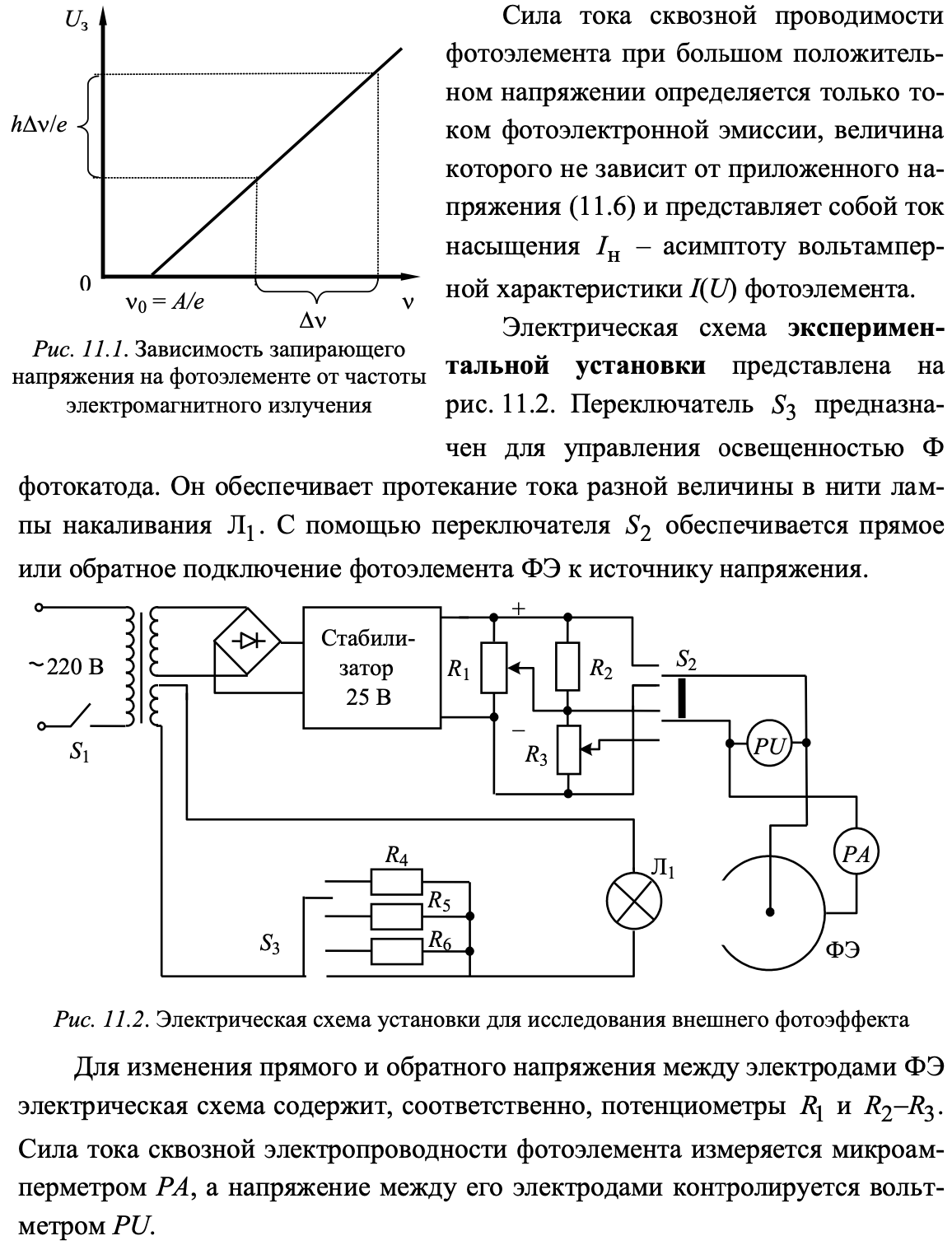

1. Построим график зависимости силы тока сквозной электропроводимости фотоэлемента от напряжения для трех значений освещенности фотокатода и для каждого вольтамперной характеристики определить силу тока насыщения .

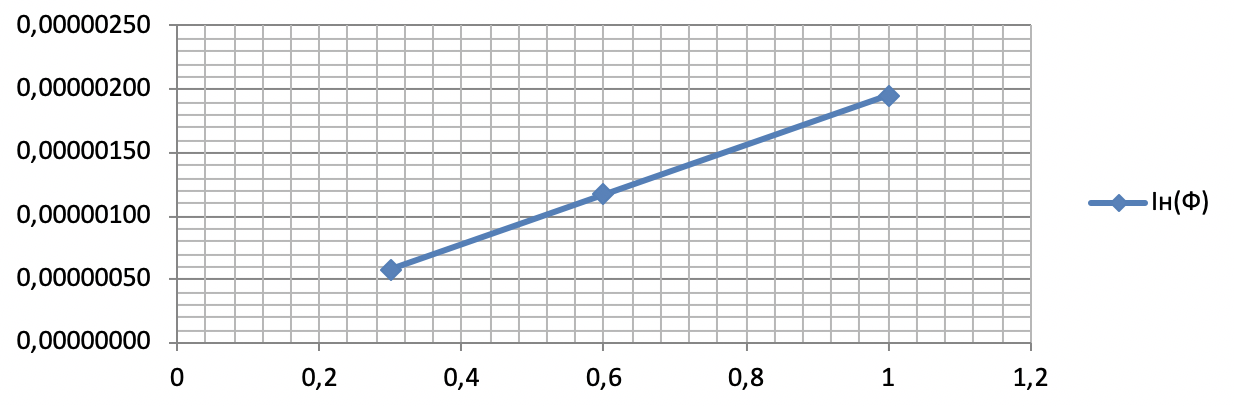

2. Построим график зависимости I_н (Ф) тока насыщения от освещенности фотокатода. Совокупность результатов измерений { I_н , Ф} аппроксимируем линейной функцией I_н = aФ и определим ее параметр a.

a =

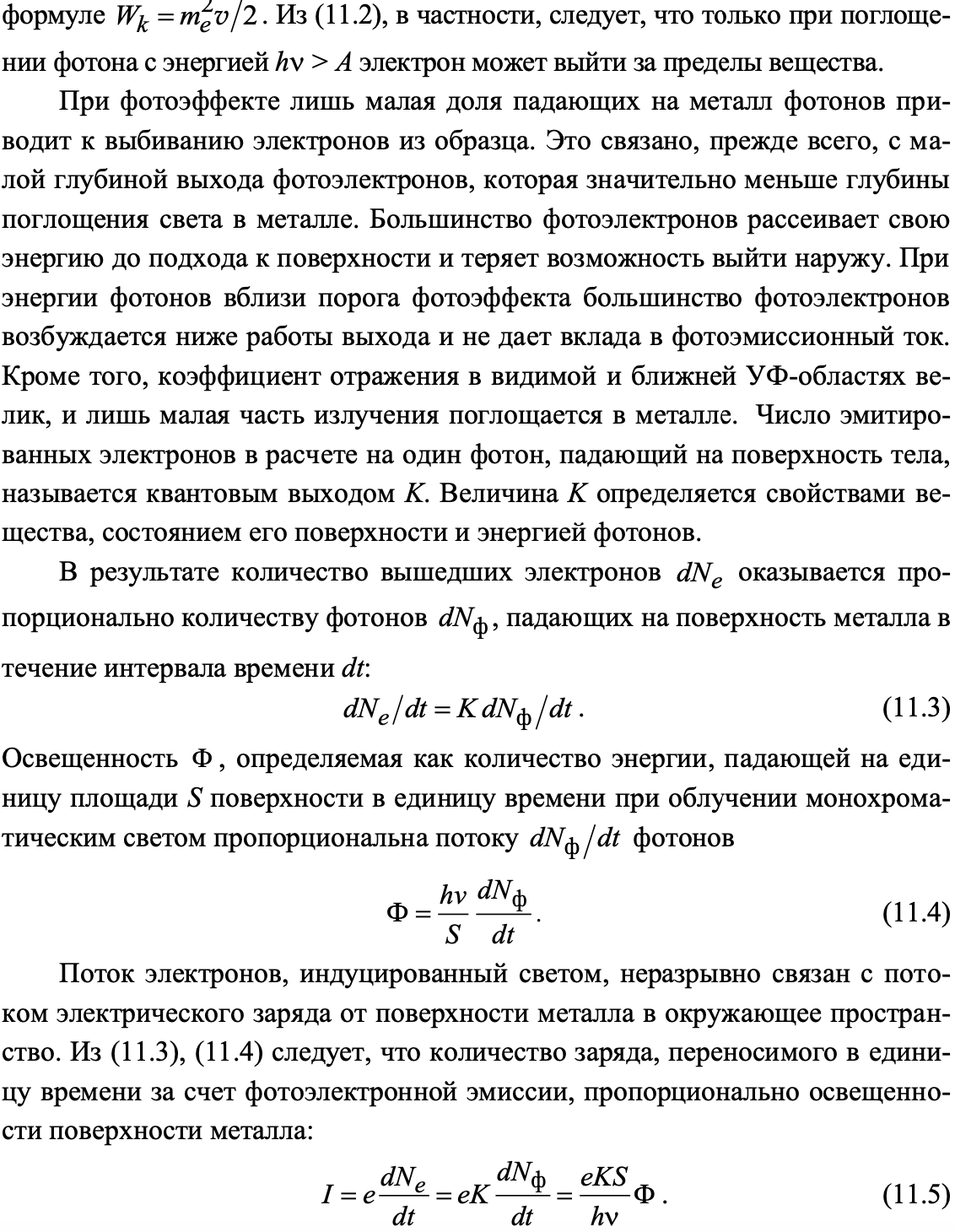

3. Определить квантовый выход электронов K = hνa/(eS) на основании данных о частоте излучения (табл. 11.1), значении параметра a и площади освещаемой поверхности фотокатода

4. Произведём статистическую обработку результатов измерений запирающего напряжения для излучения с частотой и с частотой

5. По известным значениям частоты излучения и измеренным значениям

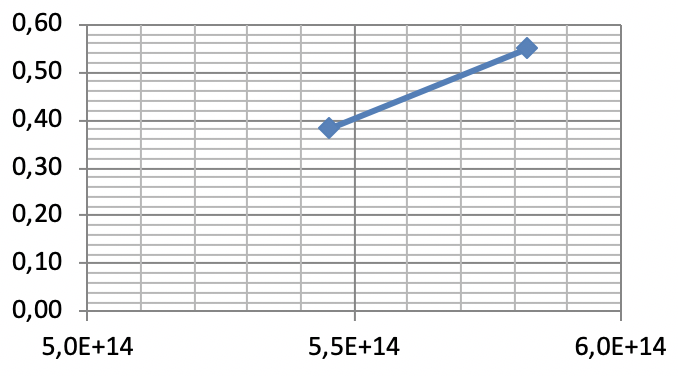

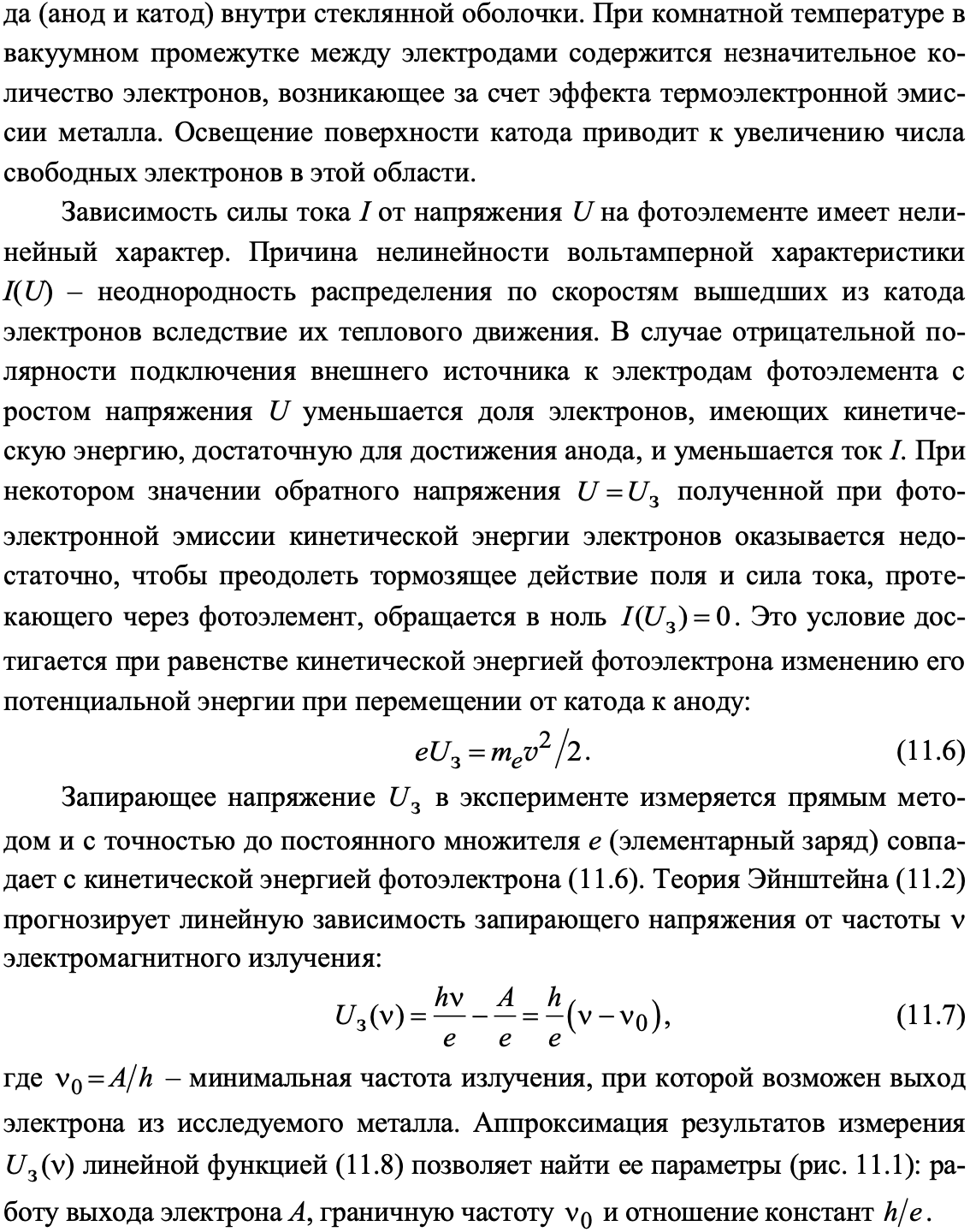

6. Построить график зависимости запирающего напряжения U_з от частоты с/. Аппроксимировать экспериментальные данные U_з() линейной функцией U_з() = mν + n и определить ее параметры m, n.

m=

7. Используя полученное в п. 6 значение углового коэффициента m = dU_з d = h/e, оценим постоянную Планка.

8. Используя численное значение коэффициента n = h ₀ e (п. 6) определить граничную частоту _гр фотоэффекта для материала фотокатода.

1,4*

Вывод: в ходе лабораторной работы исследовал закономерности внешнего фотоэффекта и измерил работу выхода электрона и красную границу эффекта для материала фотокатода.
