Цель работы.

Изучение устройства и способа подключения программируемого логического контроллера (ПЛК) Simatic S7-313C, изучение среды разработки Simatic Step7, получение навыков применения системы кодирования.

Ход выполнения работы.

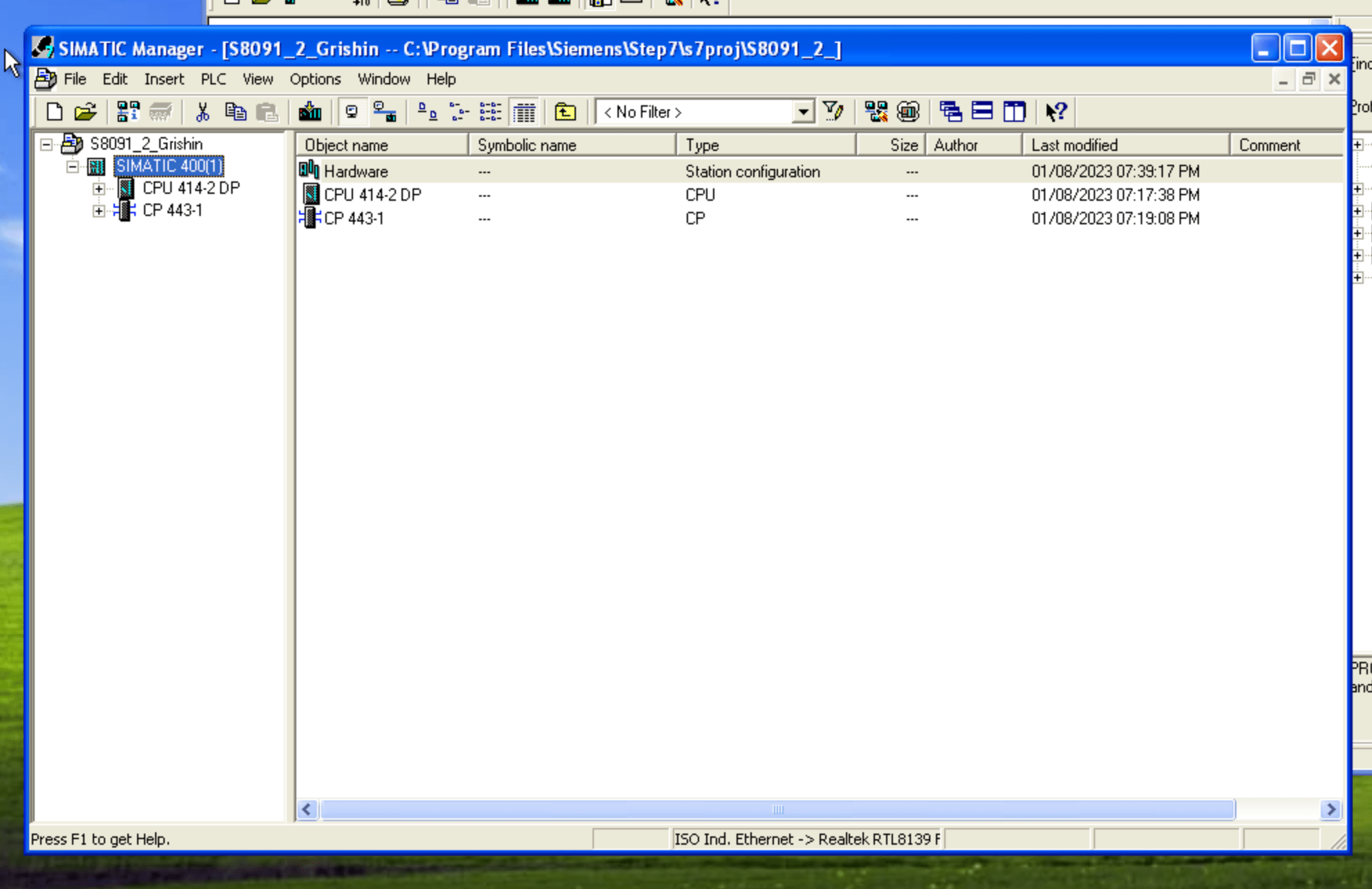

1. Проект будет собран на основе проекта Лабораторной работы №2. Аппаратная конфигурация собирается согласно стенду №2.

Таблица 1. Стенд №2.

	Артикул
1	6ES7400-1JA01-0AA0	Стойка монтажная, UR2
2	6ES7 405-0KA02-0AA0	Блок питания, РS 405, 10А, 24DC/5DC
3	6ES7 414-2XK05-0AB0	Модуль центрального процессора, CРU 414-2
4	6GK7 443-1EX11-0XE0	Модуль коммуникационный, CР 443-1
5	6ES7153-1AA03-0XB0	Модуль интерфейсный, IМ153-1
6	6ES7331-7KF02-0AB0	Модуль аналогового ввода, SМ 331, AIх8, I/U/ТП/RTD, 9/12/14бит
7	6ES7332-5HB01-0AB0	Модуль аналогового вывода, SМ 332, AOx2 U/ I; 11/12 БИТ
8	6ES7321-1BH02-0AA0	Модуль дискретного ввода, SМ 321, DIх16, 24DC, общ."+"
9	6ES7322-1BH01-0AA0	Модуль дискретного вывода, SМ 322, DОх16, 24DC

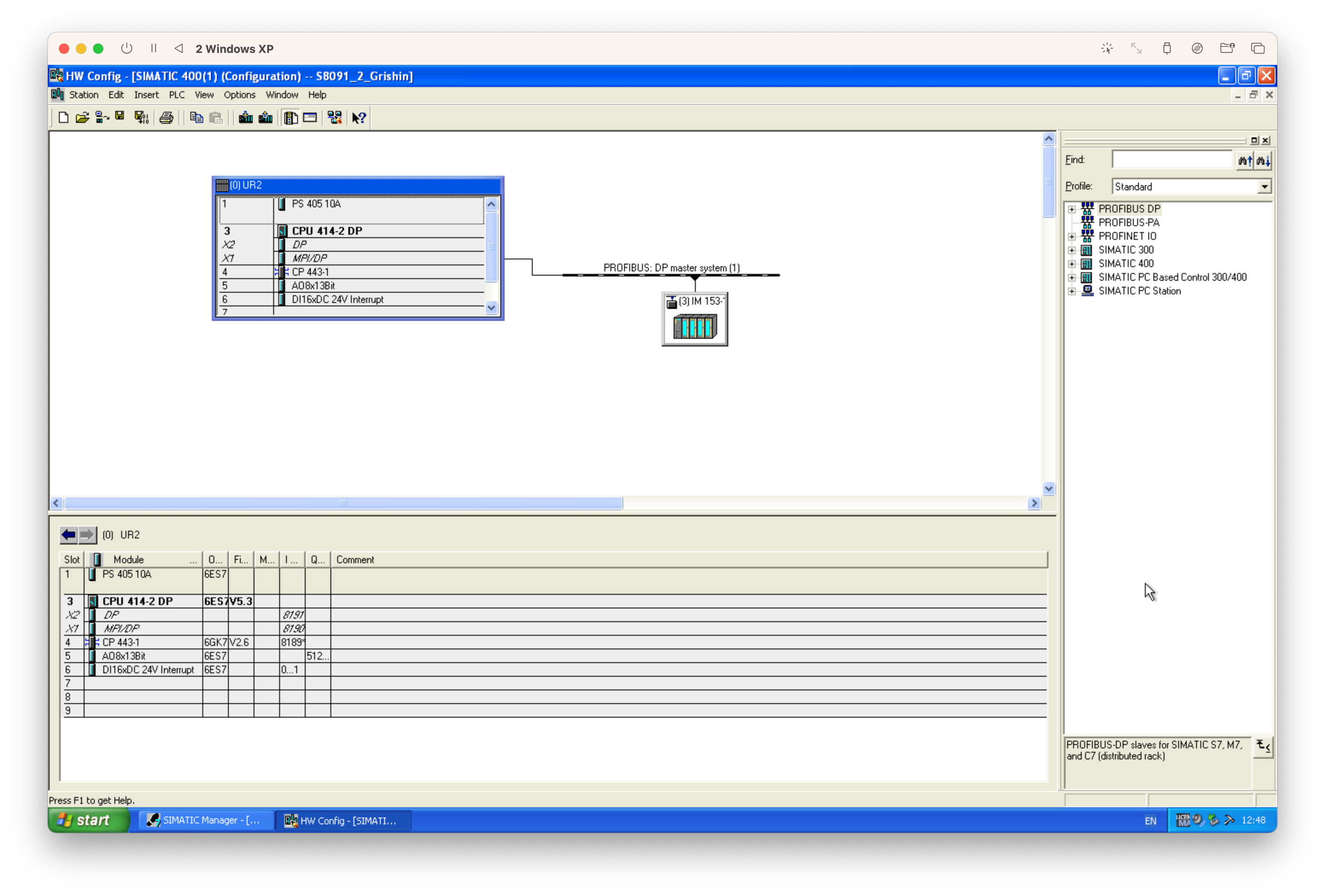

2. На собранной конфигурации добавим адреса ввода-вывода:

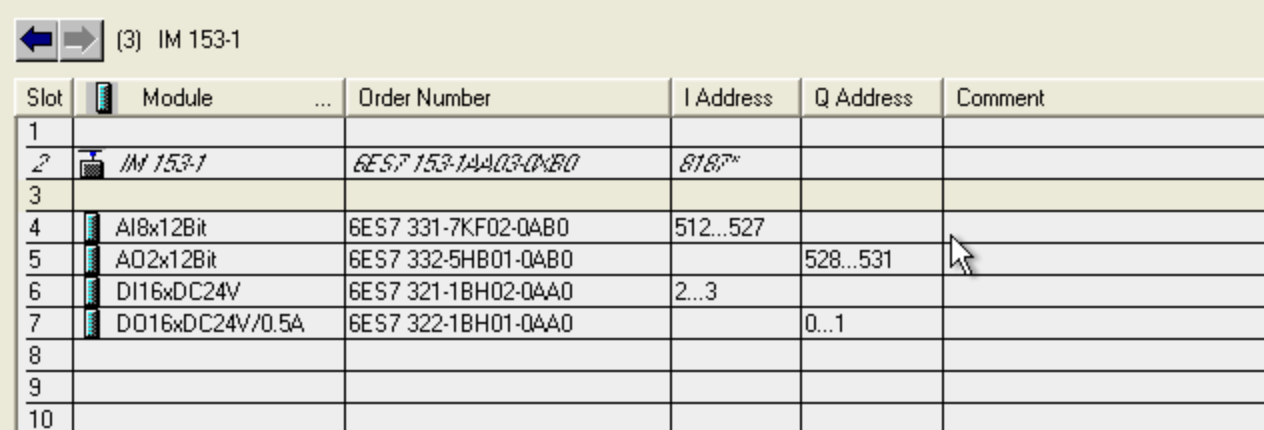

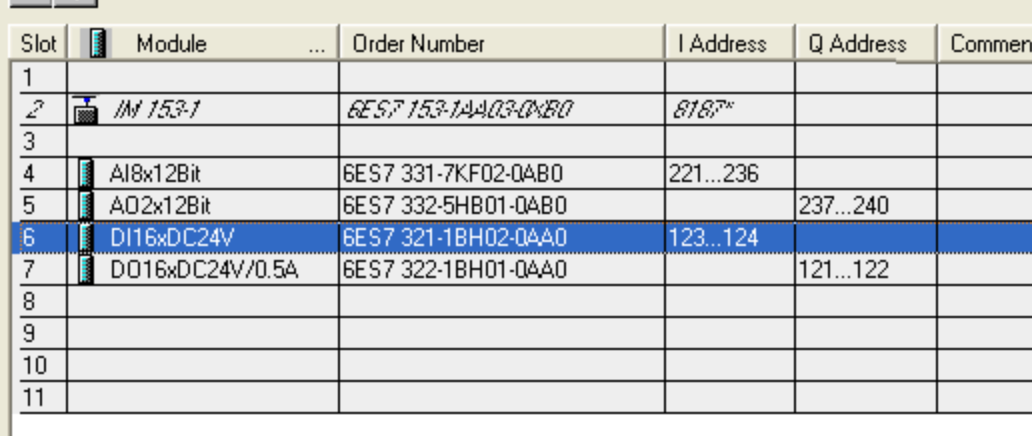

3. После задания адресов получим:
