Электропитание и электроснабжение нетяговых потребителей 82 лаба ЭЛПИТ
.docxФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии»
Кафедра «Электрическая связь»
ЛАБОРАТОРНАЯ РАБОТА № 82
по дисциплине
«Электропитание и электроснабжение нетяговых потребителей»
«ИССЛЕДОВАНИЕ СХЕМ ВЫПРЯМИТЕЛЕЙ»
Выполнили:
Обучающийся группы:
|
________________ Дата, подпись |
И.О. Фамилия |
|
|
|
Проверил: |
_______________ Дата, подпись |
Должность, И.О. Фамилия |
|
|
|
Санкт-Петербург
2022
Цель работы – изучение принципа работы и свойств полупроводниковых выпрямителей.
Общие положения
Для питания устройств автоматики и связи требуется электрическая энергия постоянного тока. Преобразование энергии переменного тока в постоянный осуществляется с помощью выпрямителей, выполненных на нелинейных элементах (вентилях), обладающих односторонней проводимостью. В качестве вентилей в настоящее время в основном используются полупроводниковые диоды (германиевые или кремниевые), а также управляемые диоды – тиристоры.

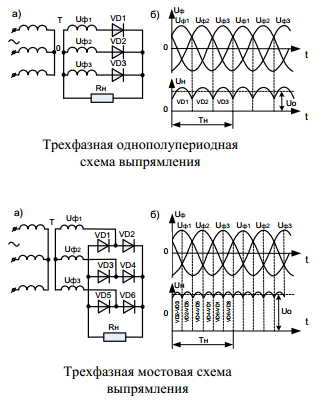

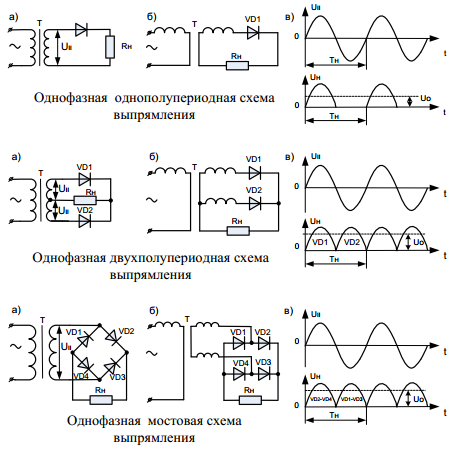

Рис. 1. Схемы (трехфазные) и графики,
поясняющие принцип работы выпрямителей
Выполнение работы
2.1 Определение основных параметров схем выпрямления и фильтра
Таблица 1
Параметры схем выпрямления
Номер |
Тип схемы выпрямления |
Теоретические |
Экспериментальные |
||||||||||
m= p*q |
f1= f *m, Гц |
nII=2/(m2–1) |
Измеренные |
Расчетные |
|||||||||
UII, В |
U0, В |
U1, В |
f1, Гц |
U1вых, В |
nII |
Кф |
|||||||
1 |
Однофазная однополупериодная |
1 |
50 |
1,57 |
40 |
8,2 |
11 |
50 |
4 |
|
|
||
2 |
Однофазная двухполупериодная |
2 |
100 |
0,66 |
40 |
16,8 |
9 |
50 |
0,5 |
|
|
||
3 |
Однофазная мостовая |
2 |
100 |
0,66 |
40 |
16,4 |
8 |
50 |
0,5 |
|
|
||
4 |
Трехфазная однополупериодная |
3 |
150 |
0,25 |
75 |
42,5 |
7,5 |
50 |
0,3 |
|
|
||
5 |
Трехфазная мостовая |
6 |
300 |
0,057 |
75 |
86 |
5,5 |
50 |
0,1 |
|
|
Iн = 300 мА C134 = 150 мкФ L = 7 мГн
; ; ; ; ; |
; ; ; ; . |
2.2 Измерение нагрузочных характеристик выпрямителей
Таблица 2
Нагрузочные характеристики для схемы выпрямления
Элементы фильтра |
U, В |
Iн, мА |
|||||
0 |
50 |
100 |
200 |
300 |
400 |
||
– |
U0, В |
17,2 |
16,8 |
16,8 |
16,8 |
16,4 |
16,2 |
U1вых, В |
7,9 |
7,9 |
7,9 |
7,9 |
8 |
8 |
|
L = 7 мГн |
U0, В |
17,2 |
16,8 |
16,8 |
16,4 |
16,1 |
16
|
U1вых, В |
8,2 |
8 |
7,6 |
6,6 |
5,6 |
4,8 |
|
C = 200 мкФ |
U0, В |
26 |
25,2 |
24,4 |
23 |
21,6 |
20,6
|
U1вых, В |
0 |
0,8 |
1,2 |
2,4 |
3,2 |
4 |
|
L = 7 мГн C = 200 мкФ |
U0, В |
24,4 |
23 |
20,4 |
17,2 |
16,4 |
16
|
U1вых, В |
0 |
0,5 |
1 |
1,5 |
1,6 |
1,8 |
Вывод
В ходе данной лабораторной работы были измерены и рассчитаны основные параметры схем выпрямления и фильтра, на основе которых были построены спектрограммы зависимостей , а также были измерены нагрузочные характеристики выпрямителей и построены спектрограммы зависимостей .
Из измерений основных параметров схем выпрямления видно, что значение напряжения больше, чем значение напряжения при включении элементов фильтра С2-4 и L. Также можно заметить, что расчетный nII меньше теоретического nII.
Из результатов измерений нагрузочных характеристик выпрямителей можно сделать следующие выводы:
В схеме с элементом фильтра в виде дросселя L напряжение уменьшается с увеличением тока Iн, это происходит из-за появления ЭДС самоиндукции.
В схеме с элементом фильтра в виде конденсатора C с ростом тока Iн напряжение увеличивается.
В схеме с фильтром с L и C напряжение также увеличивается при увеличении тока Iн.
