ИССЛЕДОВАНИЕ ВРЕМЕННЫХ ПАРАМЕТРОВ РЕЛЕ (4 лаба) ТОАТ
.docxФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное Государственное Бюджетное Образовательное Учреждение
Высшего Профессионального Образования
«ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ ИМПЕРАТОРА АЛЕКСАНДРА I»
(ФГБОУ ВПО ПГУПС)
Кафедра «Автоматика и телемеханика на железных дорогах»
ЛАБОРАТОРНАЯ РАБОТА №4
«ИССЛЕДОВАНИЕ ВРЕМЕННЫХ ПАРАМЕТРОВ РЕЛЕ»
Выполнил:
студент группы
Проверил:
Санкт-Петербург
2022
Оглавление
Цель работы 3
Схема лабораторной установки 3
Таблицы с результатами измерений 4
Графики зависимостей 5
Вывод 6
Цель работы
Ознакомление с методами измерения временных параметров реле СЦБ с помощью стенда для испытаний реле СИМ-СЦБ и изучение способов замедления реле.
Схема лабораторной установки
Рис. 1. Схема лабораторной установки

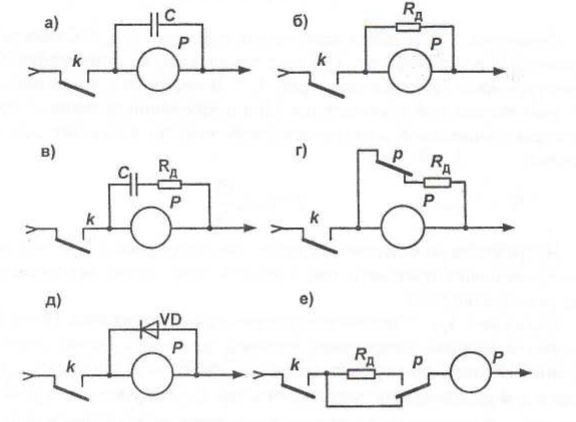

Рис. 2. Схемы ускорения и замедления реле
Номинал резистора R = 1,6 кОм; номинал емкости C = 1000 мкФ.
Таблицы с результатами измерений
Таблица 1
Измерение времени притяжения и отпадания якоря при различных номиналах напряжения.
Тип реле |
Напряжение, В |
Способ замедления |
Время t, с
|
|
|
|
|
Притяжение якоря tпр |
Отпадание якоря tот |
НР2 |
10 |
- |
0,1 |
0,01 |
|
0,04 |
0,01 |
||
|
0,05 |
0,01 |
||
|
0,05(среднее) |
0,01 (среднее) |
||
НР2 |
12 |
- |
0,04 |
0,01 |
|
0,04 |
0,01 |
||
|
0,05 |
0,02 |
||
|
0,04(среднее) |
0,01(среднее) |
||
НР2 |
14 |
- |
0,04 |
0,01 |
|
0,04 |
0,01 |
||
|
0,05 |
0,02 |
||
|
0,04(среднее) |
0,01 (среднее) |
||
НР2
|
12
|
Резистор |
0,05 |
0,05 |
Диод |
0,06 |
0,04 |
||
Ёмкость |
0,05 |
0,15 |
||
Параллельное соединение двух ёмкость |
0,06 |
0,28 |
||
Параллельное соединение трёх ёмкостей |
0,07 |
0,36 |
||
Параллельное соединение четырёх ёмкостей |
0,04 |
0,37 |
||
RC-цепь |
0,04 |
0,11 |
||
Малые гильзы |
0,1 |
0,08 |
||
Большие гильзы |
0,15 |
0,11 |
Таблица 3
Измерение времени притяжения, отпадания и перелета поляризованного якоря.
Тип реле |
Напряжение, В |
Время t, с |
||
Притяжение якоря , с |
Отпадание якоря , с |
Перелёт поляризованного якоря , с |
||
КМШ |
22 |
0,05 |
0,03 |
0,01 |
ПМПШ |
29 |
− |
− |
0,02 |
Графики зависимостей
Рис. 3. График зависимости и
Рис. 4. График зависимости и
Вывод
В ходе данной лабораторной работы были исследованы временные параметры реле, такие как время отпадания и время притяжения якоря, а также способы замедления работы реле с использованием различных схемотехнических решений и элементов. Так, по графику на рисунке 3 видно, что с увеличением напряжения время притяжения якоря уменьшается. Это связано с тем, что увеличивая напряжение, увеличивается и количество передаваемой энергии, тем самым ускоряя процесс срабатывания реле. Время отпадания реле остается неизменным, что связано с постоянным характером действия силы тяжести. По графикам на рисунке 4 видно, как с увеличением емкости шунтирующего конденсатора увеличивается время отпадания якоря, что связано с накоплением энергии в параллельно включенной емкости, которая делает процесс отпадания якоря более инерционным и замедленным. Также, в качестве элементов, способствующих замедлению работы реле, были использованы малая и большая гильзы. Показания таблицы 1 демонстрируют большее время притяжения и время отпадания у большой гильзы, по сравнению с малой. Это объясняется тем, что в медной гильзе наводится ЭДС, под действием которой формируется вихревой ток, взаимодействующий с основным потоком, и соответственно, при увеличении габаритов медной гильзы увеличивается и область накопления ЭДС.
