Изучение схем релейных генераторов (ЛР 7) ТОАТ
.docxФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Петербургский государственный университет путей сообщения Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии» Кафедра «Автоматика и телемеханика на железных дорогах»
Л А Б О Р А Т О Р Н А Я Р А Б О Т А № 7
по дисциплине «Теоретические основы автоматики и телемеханики»
на тему: «Изучение схем релейных генераторов»
-
Обучающийся
Курс
форма обучения – Очная
.
подпись, дата
Руководитель
подпись, дата
Санкт-Петербург 2022
Цель работы: изучение способов описания работы релейно-контактных схем на примере релейно-контактных генераторов.
№ п/п |
Режим работы ГИ |
Положение тумблеров |
Число импульсов n, в мин |
Частота следования импульсов f, Гц |
|||
1Р |
2Р |
3Р |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Двухрелейный |
↑ |
↓ |
↓ |
26 |
0,43 |
|
2 |
Трехрелейный |
↑ |
↑ |
↓ |
16 |
0,267 |
|
3 |
Четырехрелейный |
↑ |
↑ |
↑ |
13 |
0,213 |

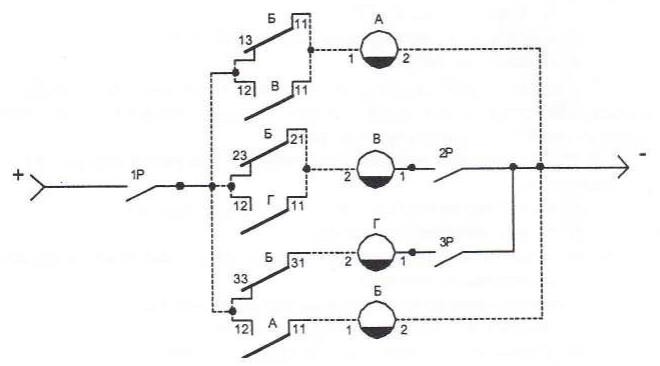

Рис. 1 Исследованная схема ГИ Таблица снятых показаний
Четырехрелейный ГИ:
-
→А↑
→Б↑
→Г↓
→В↓
→А↓
→Б↓
1Р↑
→В↑
→Л
→Г↑
Трехрелейный ГИ:
1Р↑ →А↑ →Б↑ →В↓ →А↓ →Б↓
→Л↑ →Л
→В↑
Таблица последовательности состояний схемы:
-
Номер такта
Состояние элементов схемы
Трехрелейный ГИ
Четырехрелейный ГИ
Р
А
Б
В
Л
Р
А
Б
В
Г
Л
1
↑
↓
↓
↓
↓
↑
↓
↓
↓
↓
↓
2
↑
↑
↑
↓
↑
↑
↑
↑
↑
↓
↓
3
↑
↑
↑
↑
↑
↑
↑
↑
↑
↑
↑
4
↑
↓
↓
↑
↑
↑
↑
↑
↓
↑
↑
5
↑
↓
↓
↑
↓
↑
↑
↓
↓
↑
↑
6
↑
↓
↓
↓
↓
↑
↓
↓
↓
↑
↓
7
↓
↓
↓
↓
↓
↑
↓
↓
↓
↓
↓
8
-
-
-
-
-
↓
↓
↓
↓
↓
↓
Выводы:
При увеличении числа реле в схеме ГИ, частота импульсов уменьшается. Это связано с тем, что при построении ГИ использованы реле с задержкой на отпускание и, чем больше реле включено в цепь, тем больше будет период импульсов. Наиболее наглядно это можно продемонстрировать, используя
символические методы описания.
Ответы на вопросы
Правило нумерации контактов нейтрального реле
Контакты нейтрального реле нумеруются следующим образом: первая цифра контакта обозначает контактную группу, вторая цифра обозначает типа контакта: 1 – общий контакт, 2 – фронтовой, 3 – тыловой.
Нумерация контактов поляризованного реле
Контакты поляризованного реле нумеруются тремя цифрами. Из них первая цифра всегда является единицей, вторая цифра обозначает контактную группу, третья – тип контакта.
Временные параметры реле:
Время перелета якоря t_пер, время притяжения t _пр, время трогания при притяжении t_тр.пр, время отпадания t_отп.
5) Отрезки прямых на временной диаграмме, характеризующие:
- время трогания якоря (при срабатывании) (1 – 2)
- время перелета из отпавшего положения в притянутое (2 – 3)
- время срабатывания якоря (1 – 3)
- время трогания якоря (при отпадании) (4 – 5)
- время перелета из притянутого положения в отпавшее (5 – 6)
- время отпускания якоря (4 – 6)
7) Какой параметр импульсной последовательности, выдаваемой фронтовым контактом А, изменяется при увеличении числа каскадов многорелейного генератора.
При увеличении числа каскадов многорелейного генератора число импульсов n и частота следования импульсов f уменьшаются.
9. Указать основное различие в диаграммах работы:
а) поляризованного реле и нейтрального;
б) обычного контактного тройника и мостового.
- На временных диаграммах верхняя линия всегда «приравнивается» к замкнутым контактам: фронтовому – у нейтрального, нормальному – у поляризованного реле. Нижняя линия «приравнивается» к замкнутым тыловым контактам для нейтрального реле и совпадает с осью времени, а для поляризованного – с переведенным контактом и проходит ниже оси времени;
- Основным отличием в работе мостового контакта от контакта тройника является то, что при срабатывании реле у него сначала замыкается фронтовой, а затем размыкается тыловой контакт. При обесточивании реле сначала замыкается тыловой, а затем размыкается фронтовой.
