Цель работы

Закрепить знания о структуре и базовых элементах вычислительных сетей. Ознакомиться с программой эмуляции NetEmul для визуализации работы вычислительных сетей и облегчения понимания происходящих в них процессов передачи данных.

Ход работы

Задание 1. Используя программу NetEmul исследовать локальную сеть, состоящую из четырех компьютеров и концентратора.

1. Создаём новый проект командой «Файл-Новый»

рис 1. Рабочая область

2. Добавляем на рабочую область устройства.

На панели устройств выбираем объект «Компьютер» и щелкнув левой кнопкой мыши на свободные клетки поля добавляем устройства. Аналогично добавляем на рабочую область устройство «Концентратор».

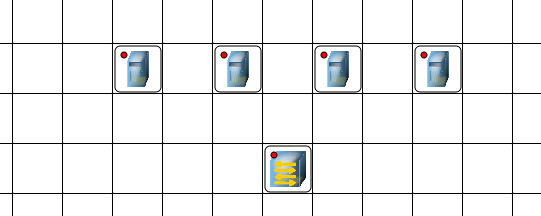

рис 2. Добавленные устройства

3. Присваиваем компьютерам IP-адреса.

Выделяем компьютер, щелкнув на него левой кнопкой мыши. На панели параметров выбираем пункт «Редактировать интерфейсы». В появившемся окне в строке «IP-Адрес» введем IP-адрес 192.168.0.1 и нажимаем последовательно кнопки «Применить» и «ОК». Аналогичным образом присвоим IP-адреса 192.168.0.2, 192.168.0.3, 192.168.0.4 оставшимся компьютерам.

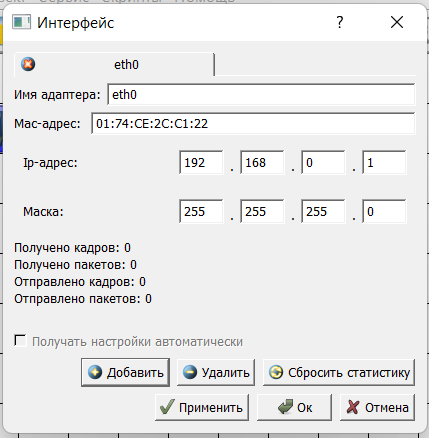

рис 3. Присваивание IP-адреса компьютеру

4. Выполняем соединение компьютеров с концентратором.

На панели инструментов выберем пункт «Создать соединение». Наводим курсор на устройство «Концентратор» и, зафиксировав левую кнопку мыши, проводим линию до первого компьютера, после чего следует отпустить кнопку. В появившемся диалоговом окне настроек интерфейсов выбираем в левой колонке пункт «LAN1» и нажимаем кнопку «Соединить». Аналогичным образом соединяем концентратор со вторым, третьим и четвёртым компьютером, выбрав в диалоговом окне настроек интерфейсов в левой колонке пункт «LAN2», «LAN3», «LAN4».

рис 4. Соединение компьютера с концентратором.

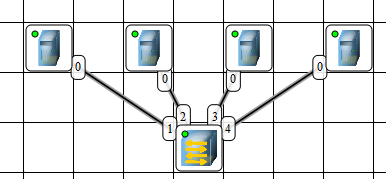

рис 5. Устройства, соединённые с концентратором

5. Проверяем работоспособность сети.

На панели устройств выбираем пункт «Отправить данные». Наведем курсор на первый компьютер и нажимаем левую кнопку. В появившемся диалоговом окне «Отправка» выберем TCP протокол и установим необходимый объем данных для передачи, после чего нажимаем кнопку «Далее». Наводим курсор на другой компьютер и нажимаем левую кнопку мыши. В появившемся диалоговом окне «Отправка» выберем интерфейс приемника «eth0» и нажимаем кнопку «Отправка». В случае верной настройки сети, по линиям, которые соединяют устройства, начнется передача данных. Процесс передачи данных представлен в программе в виде точек.

рис 6. Выбор протокола и размера передаваемых данных

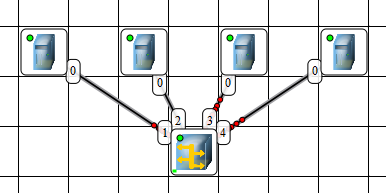

рис 7. Проверка работоспособности сети

Сигнал передаётся от отправителя на концентратор, с концентратора дублируется и одновременно передается на все подключенные к сети устройства. Как только адресат получил отправленную информацию, ответ отправляется на сетевой концентратор, откуда он снова передается на все устройства, с целью отыскать компьютер-отправитель.

Задание 2. Используя программу NetEmul исследовать локальную сеть, состоящую из четырех компьютеров и коммутатора.

Создаём новый проект; добавляем на рабочую область четыре компьютера и один коммутатор.

рис 8. Рабочая область

Присваиваем компьютерам IP-адреса: 192.168.0.1; 192.168.0.2; 192.168.0.3; 192.168.0.4.

Соединяем компьютеры с коммутатором.

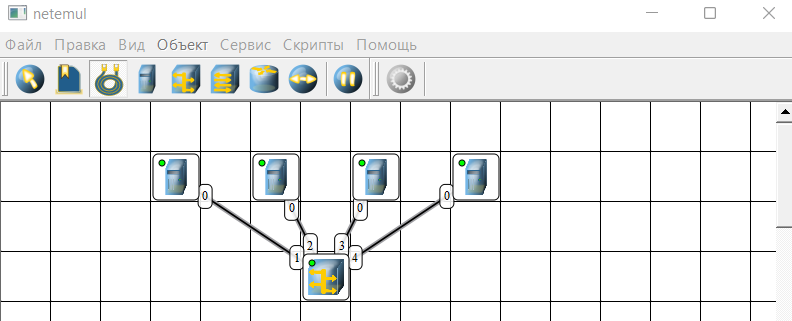

рис 9. Соединение компьютеров с коммутатором

Проверяем работоспособность сети для выбранных пар компьютеров (1 и 3).

рис 10. Проверка работоспособности сети.

В отличие от концентратора, сетевой коммутатор отправляет данные непосредственно адресату. Эффективность данного процесса обеспечивают присвоенные производителем уникальные MAC-адреса. Благодаря им коммутатор определяет в локальной сети конкретное устройство и целенаправленно передает ему информацию.

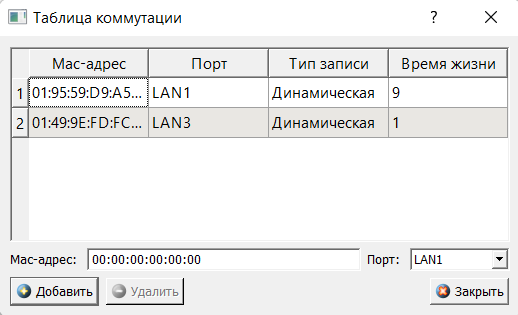

рис 11. Таблица коммутации

Задание 3. Используя программу NetEmul исследовать локальную сеть, которая разделена на три виртуальные подсети.

Создаём новый проект; добавляем на рабочую область необходимые устройства.

Присваиваем компьютерам IP-адреса:

• для LAN1: 192.168.1.2; 192.168.1.3;

• для LAN2: 192.168.2.2; 192.168.2.3;

• для LAN3: 192.168.3.2; 192.168.3.3.

Соединяем компьютеры с коммутаторами и маршрутизатором.

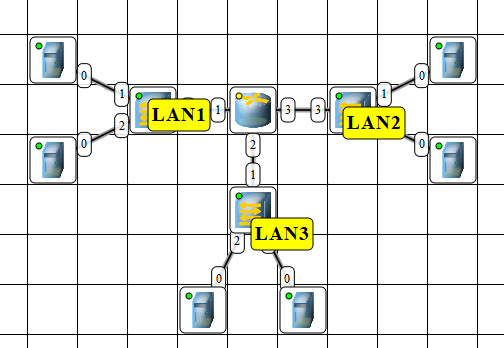

рис 12. Соединение компьютеров

В свойствах маршрутизатора включаем маршрутизацию.

Также задаём IP-адреса для LAN1, LAN2, LAN3 в настройках маршрутизатора.

рис 13. Включение маршрутизации

рис 14. Проверка работоспособности сети

Таким образом, маршрутизатор связывает наши локальные сети, через коммутаторы, которые образуют три виртуальные подсети.

ЗАКЛЮЧЕНИЕ

В ходе работы были закреплены знания локальных сетях и принципах их работы. Выявлены отличия коммутатора от концентратора. Получен опыт работы в создании и исследовании локальных сетей с помощью эмулятора NetEmul.
