ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПбГУТ)

Кафедра безопасности информационных систем

ОТЧЁТ

по практической работе №3 на тему: «Изучение структуры и базовых средств вычислительных сетей с

использованием эмулятора NetEmul.»

по дисциплине «Основы интернет-технологий»

Выполнил: студент группы ИСТ-114, Медведева С.Г.

«17» ноября 2022 г.___________/Медведева С.Г

Принял: Исупова Е. А.

« » 2022 г. ___________/Е.А. Исупова

СОДЕРЖАНИЕ

Цель работы

В ходе практической работы закрепить знания о структуре и базовых элементах вычислительных сетей. Ознакомиться с программой эмуляции NetEmul для визуализации работы вычислительных сетей и облегчения понимания происходящих в них процессов передачи данных.

Теоретическая часть

Компьютерная сеть - это совокупность компьютеров, взаимосвязанных через каналы передачи данных для обеспечения обмена информацией и коллективного доступа пользователей к аппаратным, программным и информационным ресурсам сети.

Рабочая станция (work station) – это компьютер, оснащенный собственной операционной системой для обеспечения пользователя всем необходимым при решении прикладных задач, и функционирующий как в сетевом, так и локальном режимах.

Сетевой концентратор ( англ. hub – центр) – устройство для объединения компьютеров в сеть c применением кабельной инфраструктуры типа витая пара. Концентраторы организуют для подключённых устройств разделяемую среду передачи данных

Сетевой коммутатор (англ. switch — переключатель) — это устройство, используемое в сетях передачи пакетов, предназначенное для объединения 2 нескольких сегментов. Сетевой коммутатор передает данные от одного порта к другому на основе информации, содержащейся в пакете.

Маршрутизатор – соединяет между собой несколько локальных сетей и предназначен для поиска наиболее оптимального пути до клиента в сети.

Сетевые протоколы (называемые также логическими интерфейсами) — это набор информационных сообщений, а также набор правил, определяющих логику обмена этими сообщениями.

Протокол UDP — сетевой протокол для передачи данных в сетях без установления соединения, обеспечивает доставку дейтаграмм, при этом не требует подтверждения их получения. Осуществляет доставку по возможности, или с максимальными усилиями.

Протокол TCP - это протокол с установлением логического соединения между отправителем и получателем. Осуществляет гарантированную доставку.

Локальная вычислительная сеть (англ. LAN – Local Area Network) относится к географически ограниченным (территориально или производственно) аппаратно-программным реализациям, в которых несколько компьютерных систем связаны друг с другом с помощью соответствующих средств коммуникаций и работают под управлением сетевой операционной системы и сетевого программного обеспечения.

Топология – это описание физических соединений в сети, указывающее, каким образом рабочие станции могут связываться между собой.

Все локальные вычислительные сети строятся на основе трёх базовых топологий: шина(bus); звезда(star); кольцо(ring).

Шина:

Все кабели подключены к одному каналу ПД:

- простой и дешевый способ подключения

- при неисправности любого компьютера сеть работает

- при разрыве шины сеть перестает работать

- данные передаются по очереди (разделяемая среда –

вероятность коллизий)

- низкий уровень безопасности.

Звезда:

Каждый компьютер подключается отдельным кабелем к общему устройству, (концентратору или серверу), который является логическим центром сети.

Кольцо:

В такой сети данные передаются по кольцу от одного компьютера к другому в одном направлении. Доступ к линии связи осуществляется путем передачи от узла к узлу логических знаков – «маркеров», давая им возможность переслать пакет данных.

Ход работы

Задание 1

Используя программу NetEmul исследовать локальную сеть, состоящую из четырех компьютеров и концентратора.

  1. Создаем новый проект командой «файл новый проект»

Рис. 1 – Созданный проект

  1. Добавляем на рабочую область устройства.

На панели устройств выбираем объект «Компьютер» и щелкнув левой кнопкой мыши на свободные клетки поля добавляем устройства. Аналогично добавляем на рабочую область устройство «Концентратор».

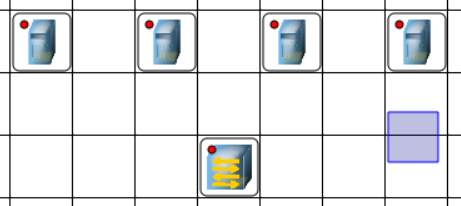

Рис. 2 – Добавленные устройства

3. Присваиваем компьютерам IP-адреса.

Выделяем компьютер, щелкнув на него левой кнопкой мыши. На панели параметров выбираем пункт «Редактировать интерфейсы». В появившемся окне в строке «IP-Адрес» введем IP-адрес 192.168.0.1 и нажимаем последовательно кнопки «Применить» и «ОК». Аналогичным образом присвоим IP-адреса 192.168.0.2, 192.168.0.3, 192.168.0.4 оставшимся компьютерам.

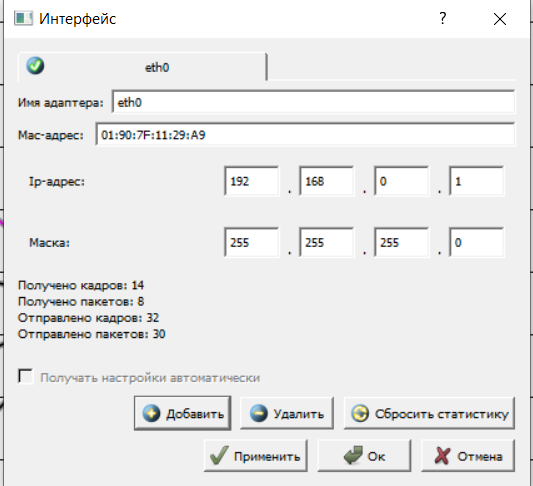

Рис. 3 – Присваивание IP-адреса компьютеру

4. Выполняем соединение компьютеров с концентратором.

На панели инструментов выберем пункт «Создать соединение». Наводим курсор на устройство «Концентратор» и, зафиксировав левую кнопку мыши, проводим линию до первого компьютера, после чего следует отпустить кнопку. В появившемся диалоговом окне настроек интерфейсов выбираем в левой колонке пункт «LAN1» и нажимаем кнопку «Соединить». Аналогичным образом соединяем концентратор со вторым, третьим и четвёртым компьютером, выбрав в диалоговом окне настроек интерфейсов в левой колонке пункт «LAN2», «LAN3», «LAN4»

Рис. 4 - Соединение компьютера с концентратором.

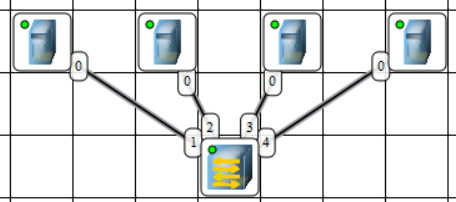

Рис 5. - Устройства, соединённые с концентратором

5. Проверяем работоспособность сети.

На панели устройств выбираем пункт «Отправить данные». Наведем курсор на первый компьютер и нажимаем левую кнопку. В появившемся диалоговом окне «Отправка» выберем TCP протокол и установим необходимый объем данных для передачи, после чего нажимаем кнопку «Далее». Наводим курсор на другой компьютер и нажимаем левую кнопку мыши. В появившемся диалоговом окне «Отправка» выберем интерфейс приемника «eth0» и нажимаем кнопку «Отправка». В случае верной настройки сети, по линиям, которые соединяют устройства, начнется передача данных. Процесс передачи данных представлен в программе в виде точек.

Рис. 6 – Выбор протокола и размера передаваемых данных.

Рис. 7 – проверка на работоспособность

Сигнал передаётся от отправителя на концентратор, с концентратора дублируется и одновременно передается на все подключенные к сети устройства. Как только адресат получил отправленную информацию, ответ отправляется на сетевой концентратор, откуда он снова передается на все устройства, с целью отыскать компьютер-отправитель.

Задание 2

Используя программу NetEmul исследовать локальную сеть, состоящую из четырех компьютеров и коммутатора.

Создаём новый проект; добавляем на рабочую область четыре компьютера и один коммутатор.

Рис. 8 - Добавленные устройства

Присваиваем компьютерам IP-адреса: 192.168.0.1; 192.168.0.2; 192.168.0.3; 192.168.0.4.

Соединяем компьютеры с коммутатором.

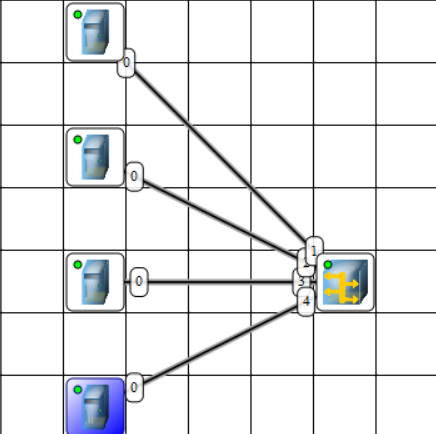

Рис. 9 - Устройства, соединённые с коммутатором

Проверяем работоспособность сети для выбранных пар компьютеров (1 и 3).

Рис. 10 – Проверка работоспособности

В отличие от концентратора, сетевой коммутатор отправляет данные непосредственно адресату. Эффективность данного процесса обеспечивают присвоенные производителем уникальные MAC-адреса. Благодаря им коммутатор определяет в локальной сети конкретное устройство и целенаправленно передает ему информацию.

Рис. 11 – Таблица коммутации

Задание 3

Используя программу NetEmul исследовать локальную сеть, которая разделена на три виртуальные подсети.

Создаём новый проект; добавляем на рабочую область необходимые устройства.

Присваиваем компьютерам IP-адреса:

• для LAN1: 192.168.1.2; 192.168.1.3;

• для LAN2: 192.168.2.2; 192.168.2.3;

• для LAN3: 192.168.3.2; 192.168.3.3.

Соединяем компьютеры с коммутаторами и маршрутизатором.

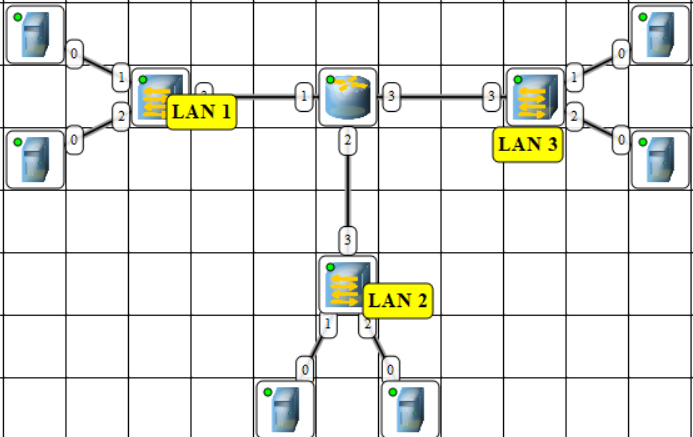

Рис. 12 – Устройства, соединенные с коммутаторами и маршрутизатором

В свойствах маршрутизатора включаем маршрутизацию.

Также задаём IP-адреса для LAN1, LAN2, LAN3 в настройках маршрутизатора.

Рис. 13 – Включение маршрутизации

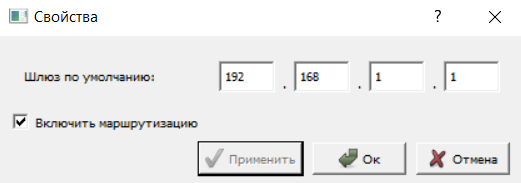

Включаем маршрутизацию у компьютера и указывает шлюзом IP-адрес LAN1 маршрутизатора.

Рис. 13 – Включение маршрутизации

Рис. 14 – Проверка работоспособности

Таким образом, маршрутизатор связывает наши локальные сети, через коммутаторы, которые образуют три виртуальные подсети.

ВЫВОД

В ходе работы были закреплены знания локальных сетях и принципах их работы. Выявлены отличия коммутатора от концентратора. Получен опыт работы в создании и исследовании локальных сетей с помощью эмулятора NetEmul.
