Пример 2
			  |
		Дано: Прямоугольное сечение с размерами b=300 мм, h = 600 мм, с = 50 мм. Бетон класса С20/25 (fck = 20 МПа, gс = 1,5, fcd = fck/gc = 20/1,5 = 13,33 МПа). Растянутая арматура класса S500 (fyk = 500 МПа, fyd = 417 МПа, Es = 20×104 МПа), As1 = 3216 мм2 (4Æ25 S500). Изгибающий момент MSd = 520 кН×м. Требуется: Проверить прочность сечения.  |

Решение:
(алгоритм расчета по блок-схеме рис 1.)
1. Рабочая высота сечения d=h-c=600-50=550 мм
2. Расчетная высота сжатой зоны:
3. Определяем значение относительной высоты сжатой зоны:
Граничная относительная высота сжатой зоны:
где: ω=kc-0.008·fcd=0.85-0.008·13.33=0.74
kc=0.85 для тяжелого бетона
5. Сравниваем значения относительной высоты сжатой зоны с граничной.
Т.к. ξ>ξlim принимаем xeff=xlim=ξlim·d=0.581·550=319.55 мм
Определяем предельный момент, воспринимаемый сечением:
8. MRd=498.66 кН·м <Msd=520 кН·м, т.е. прочность сечения не обеспечена.
Пример 3
			  |
		Дано: Прямоугольное сечение с размерами b=300мм h = 600 мм, с = 50 мм, с1 = 50 мм. Бетон класса С20/25 (fck = 20 МПа, gс = 1,5, fcd = fck/gc = 20/1,5 = 13,33 МПа). Растянутая арматура класса S500
			 (fyk
			= 500 МПа,
			fyd
			= 417 МПа для
						 Ast = 982 мм2 (2Æ25 S500). Сжатая арматура класса S 500, As2=157мм (2 10) Изгибающий момент MSd = 240 кН×м. Требуется: Проверить прочность сечения.  |

  |

Решение:
(алгоритм расчета по блок-схеме рис.2)
1. Рабочая высота сечения d=h-c=600-50=550 мм

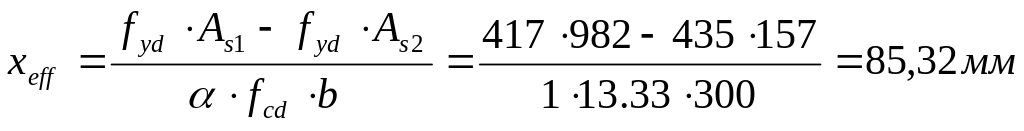

2. Расчетная высота сжатой зоны:
3. Расчетная относительная высота сжатой зоны:
4. Граничная относительная высота сжатой зоны:
где: ω=kc-0.008·fcd=0.85-0.008*13.33=0.74
kc=0.85 для тяжелого бетона
5. Сравниваем значения относительной высоты сжатой зоны с граничной

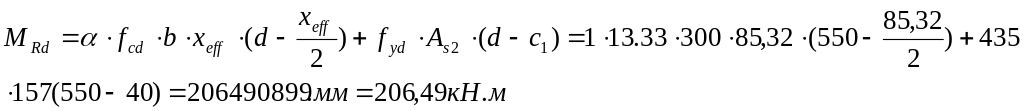

Т.к. ξ=0.155<ξlim=0.581 определяем предельный момент, воспринимаемый сечением по формуле:
8. MRd=206,49 кН·м <Msd=240 кН·м, т.е. прочность сечения не обеспечена.
Пример 4
  |
		Дано: Прямоугольное сечение с размерами b = 300 мм, h = 600 мм, с = 50 мм. Бетон класса С20/25 (fck = 20 МПа, gс = 1,5, fcd = fck/gc = 20/1,5 = 13,33 МПа). Растянутая арматура класса S500 (fyk = 500 МПа, fyd = 417 МПа, Es = 20×104 МПа), Ast = 982 мм2 (2Æ25 S500). Изгибающий момент MSd = 200 кН×м. Требуется: Проверить прочность сечения.  |

Решение:
(алгоритм расчета по блок-схеме рис.3)
1. Рабочая высота сечения d=h-c=600-50=550мм
2. Расчетная высота сжатой зоны:
мм
3. Расчетная относительная высота сжатой зоны:
4. Граничная относительная высота сжатой зоны (предельная):
 εsy=fyd/Es=450/20·104=2.25‰
сu – определяется по таблице приложения 1.
5. Сравниваем значения относительной высоты сжатой зоны c граничной ξ<ξlim определяем предельный момент, воспринимаемый сечением по формуле:
где k2
– поправочный коэффициент определяемый
по табл. приложения 8
6. MRd=203,7 кН·м >Msd=200 кН·м, т.е. прочность сечения обеспечена.
Допускается производить расчет с использованием таблиц приложения 7.1.
По значению ξ=0.230 находим αm=0.162, что менее αm,lim=0.375, следовательно растянутая арматура достигла предельных деформаций.
Находим величину предельного изгибающего момента, воспринимаемого сечением.
