Особенности распространения св

В этом диапазоне (100-1000 м) проводимость Земли и ионосферы снижается. Волны глубже проникают в Землю и в ионосферу, из-за чего возрастают потери и дальность связи земной волной не превышает 150-200 км. Дальность связи пространственной волны больше или равна 150-100 км. В результате возникает зона молчания.

Достоинства:

1) значительно проще строить передающие антенны, КПД которых существенно выше, чем у длинноволновых антенн.

Средние волны используются только в радиовещании.

Хуже проводящие свойства, чем у ДВ.

Особенности распространения кв

В этом диапазоне (10-100 м) волны глубоко проникают в Землю и ионосферу, дальность связи земной волны не превышает 25-50 км. Пространственная волна может отражаться только от верхних слоев ионосферы и при малых углах подъема передающей антенны. В связи с этим дальность радиосвязи достигает 10-20 тысяч км.

Недостатки:

Наличие сильного дальнего фединга.

Короткие волны используются для радиовещания на дальние расстояния.

Средством борьбы с федингом является применение разнесенного приема. На расстоянии, меньшем 6λ ставят 2 приемных антенны. Сигналы от этих антенн суммируются. Вероятность совпадения сигналов по фазе равна нулю.

Зона молчания, когда поверхностных волн еще нет, пространственные еще не пришли.

Ближний фединг – замирание сигнала при сложении земной волны с пространственной.

Дальний фединг – большее расстояние фединга со сдвигом по фазе и компенсировании сигнала.

Эффект радиоэха – слышно сигнал и его отголоски.

22.

Дальность прямой видимости.

К диапазону ультракоротких волн относят метровые, дециметровые, сантиметровые и миллиметровые волны. В настоящее время УКВ диапазон является наиболее востребованным диапазоном радиоволн. В этом диапазоне работают сети сотовой и спутниковой связи, сети беспроводного широкополосного доступа и так далее.

Для радиоволн диапазона УКВ Земля и ионосфера близки к идеальным диэлектрикам. Дальность связи в этом диапазоне определяется пределами прямой радиовидимости.

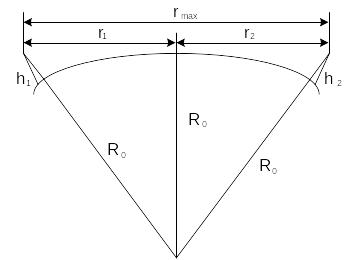

Найдем максимальную дальность связи для УКВ диапазона:

Не 3,57 – потому что поправки на реальные условия.

В реальных условиях:

Где V - множитель ослабления, показывает отличие реальных условий от идеальных (в точку приема кроме прямой волны отраженная волна).

23.

При изменении с высотой значений температуры, давления и влажности может возникнуть аномальная атмосферная рефракция. Возможны следующие виды аномальной рефракции (сверхрефракция, атмосферный волновод, отрицательная рефракция).

Рефракция – отклонение волны от прямолинейного распространения.

Сверхрефракция – возникает при необычно высокой влажности воздуха над поверхностью воды, либо при резком уменьшении температуры нижних слоев атмосферы, в результате быстрого охлаждения Земли. В таких случаях коэффициент преломления n уменьшается с высотой значительно быстрее, чем в нормальных условиях, и радиус кривизны траектории становится меньше 25 тысяч км (цифра 1).

При наличии свехрефреакции, а тем более атмосферного волновода, волны УКВ распространяются далеко за пределы геометрической видимости.

Частным случаем сверхрефракции является распространение волны вдоль земной поверхности. Такая ситуация возникает при уменьшении коэффициента преломления на 16*10^-6 при подъеме на каждые 100 м. При этом радиус кривизны окажется равен 6370 км. На рисунке эта волна обозначена цифрой 2.

Атмосферный волновод – при более быстром уменьшении показателя преломления nрадиус кривизны волны становится меньше радиуса Земли. Волны падают на Землю, отражаются от нее, затем вновь преломляются, снова отражаются от Земли и так далее. При этом образуется атмосферный волновод (цифра 3).

Отрицательная рефракция – данное явление встречается значительно реже других видов рефракции и приводит к снижению дальности связи (кривая 4). Показатель преломления с высотой увеличивается и знак радиуса кривизны изменяется на обратный. Луч оказывается обращенным выпуклостью вниз.

Атмосферные помехи в УКВ диапазоне незначительны, поскольку импульсные атмосферные помехи с увеличением частоты существенно ослабевают.

24.

Это цепь с сосредоточенными параметрами, состоящая из двух симметричных плеч, вдоль которых ток распределен равномерно (это диполе Герца).

выводы:

1) Напряжённости полей вибратора прямо пропорциональны моменту тока, равному произведению тока в вибраторе на его длинуI_m^.l, ;

2) Напряжённости полей обратно пропорциональны расстоянию от вибратора;

3) Напряжённости полей обратно пропорциональны длине волны ;

4) чем длиннее антенна l, тем больше длина волны ;

5) напряжённость полей по мере приближения от экваториальной плоскости ( ) к оси вибратора ( ) изменяются от максимума до «0». В приведённых формулах (3) и (4) данное условие обеспечивается функцией направленности ;

6) В формулу напряженности полей не введен угол фи, поэтому в экваториальной плоскости направленными свойствами не обладает;

7) Вдоль своей оси элементарный вибратор не излучает.

25.

Мощность излучения элементарного вибратора – это среднее значение потока электромагнитной энергии проходящего в единицу времени через всю сферу, окружающую вибратор.

Определим мощность, излучаемую вибратором:

S – вектор Умова-Пойнтинга

dA – площадь кольца

Таким образом сопротивление излучения вибратора тем больше, чем больше его длина по сравнению с длиной волны.

Коэффициент направленного действия показывает во сколько раз мощность излучения антенны в направлении максимального излучения больше мощности, которая излучалась бы в любом направлении абсолютно ненаправленной антенны при равенстве общей измеряемой мощности.
