Конструкции, принцип действия, достоинства, недостатки, особенности работы панельных испарителей холодильных машин.
По конструкции и принципу действия аналогичны вертикально-трубным, т. е они являются усовершенствованной конструкцией вертикально- трубного испарителя. Отличительной особенностью является конструкция теплообменной секции. Теплообменная секция панельного испарителя состоит из верхнего горизонтального парового коллектора, нижнего горизонтального жидкостного коллектора, соединенных между собой несколькими панелями. Бывает пяти и десяти панельные секции. Каждая панель представляет собой два сваренных между собой стальных листа с выдавленными каналами. Для увеличения полезного объёма бака отделитель жидкости вынесен за пределы бака. Роль перегородки выполняет средняя теплообменная секция.
Паро-жидкостная смесь после дросселирования поступает в общий парожидкостной коллектор, откуда распределяется по верхним паровым коллекторам каждой теплообменной секции. Жидкий х/а заполняет нижнюю часть теплообменных секций и кипит в жидкостном коллекторе и вертикальных каналах панелей. Пар, образовавшийся при кипении поднимается в верх в паровой коллектор, далее в общий паровой коллектор и от туда в отделитель жидкости. В отделителе жидкости неиспарившейся капли спускаются вниз, стекают в нижний жидкостной коллектор на рециркуляцию. Очищенный пар выходит из отделителя жидкости и всасывается компрессором. Отеплённый х/н сливается в бак в область мешалки. С помощью мешалки х/н проталкивается вдоль теплообменной секции первой половины испарителя, затем вокруг средней секции – перегородки поток разворачивается на 180 о и проходит вдоль второй половины теплообменной секции испарителя. Затем охлаждённый на 2 - 4 оС х/н забирается насосом и подаётся в технологические аппараты.
Преимущества:
Меньший расход дорогостоящих бесшовных труб.
Исключается разрыв труб и каналов панелей при замерзании х/н.
Возможность очистки наружной поверхности панелей ручным механическим способом.
Меньшие гидравлические потери со стороны х/н.
Возможность получения «ледяной» воды с температурой около 0 оС.
Меньшая вероятность утечки х/а.
Недостатки:
Низкая интенсивность теплообмена.
Дополнительный расход электрической энергии на привод мешалки.
Большая занимаемая площадь.
Повышенная коррозия.
Сложность изготовления теплообменных секций.
На базе панельных испарителей выпускаются промышленностью льдоаккумуляторы холода АКХ. В таких аккумуляторах холода расстояние между панелями в 2 раза больше, чем в панельных испарителях и составляют 140 мм – 150 мм

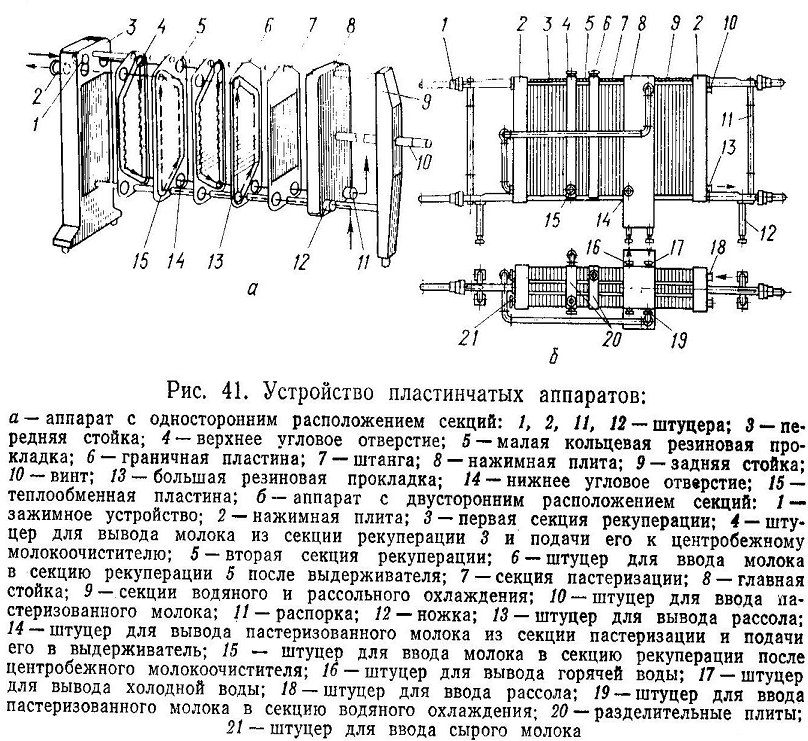

Конструкции, принцип действия, достоинства, недостатки, особенности работы пластинчатых испарителей холодильных машин.
По конструкции аналогичен пластинчатому конденсатору, каждая пластина с одной стороны омывается хладоносителем, с другой стороны кипящим хладогентом
Основным недостатком пластинчатых испарителей является поломка пластин при замерзании хладоносителя.
