КУРСОВАЯ РАБОТА ЧАСТЬ3
ИЗОБРАЖЕНИЕ РЕЗЬБОВЫХ СОЕДИНЕНИЙ КРЕПЕЖНЫМИ ДЕТАЛЯМИ
ИСХОДНОЕ ЗАДАНИЕ
БОЛТ ГОСТ 7798-70
БОЛТ
БОЛТ ГОСТ 7798-70 ГОСТ 7798-70
ВИНТ ГОСТ 1491-80
ВИНТ
ВИНТ ГОСТ 1491-80 ГОСТ 1491-80
ГАЙКА ГОСТ 5915-70 M10 - ТОЛЩИНА = 8.4
ШПИЛЬКА ГОСТ 22032-76
ШПИЛЬКА
ШПИЛЬКА ГОСТ 22032-76 ГОСТ 22032-76
ШАЙБА 11371-78 М10 S =2
ДИАМЕТРЫ И ШАГИ МЕТРИЧЕСКОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ ОБЩЕГО НАЗНАЧЕНИЯ ПО ГОСТ 8724-81, ММ
ОБОЗНАЧЕНИЕ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ
М10Х1 ИЛИ М10Х0.5

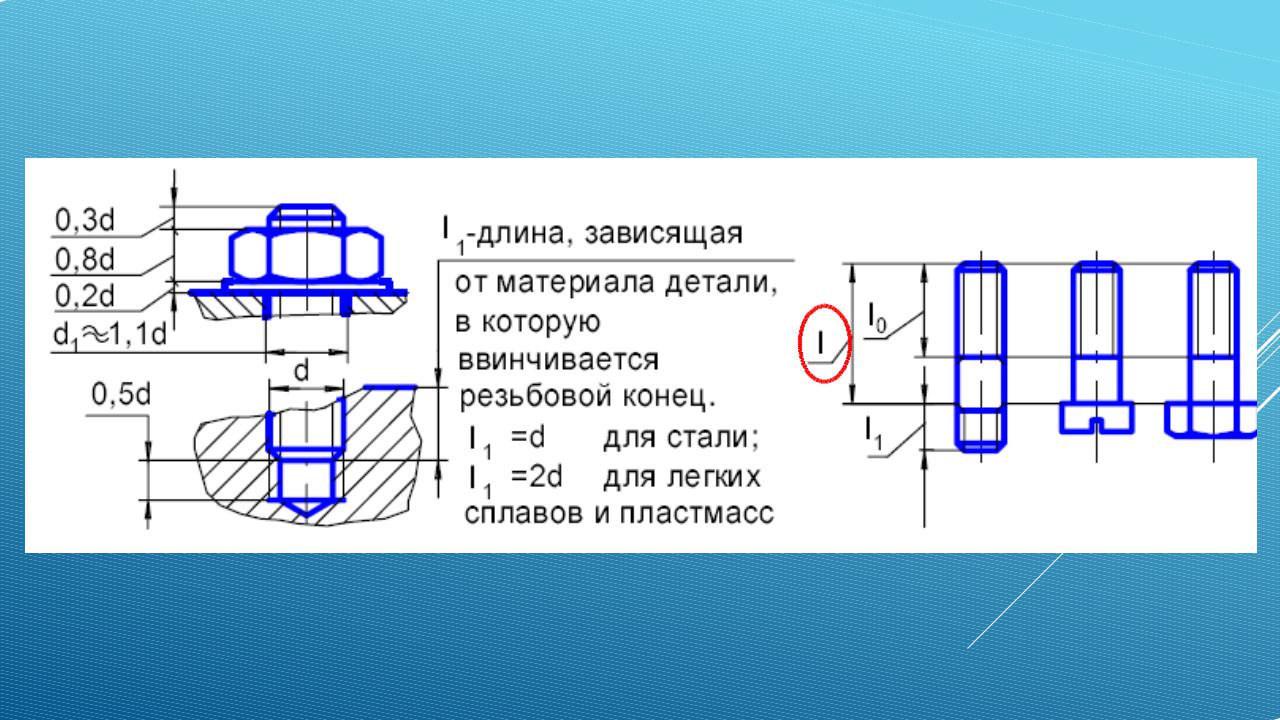

ДАННЫЕ ДЛЯ ПРИБЛИЖЕННОГО ВЫБОРА ДЛИНЫ СТАНДАРТНЫХ ИЗДЕЛИЙ
СОЕДИНЕНИЕ ДЕТАЛЕЙ БОЛТОМ
Гайка гост 5915-70 M10 - толщина m = 8. Шайба 11371-78 М 10 S =2
К 10х0.3 =3
РАСЧЕТ ДЛИНЫ БОЛТА ПО ДАННЫМ В НАШЕМ ПРИМЕРЕ 10+10+2+8.4+3=36.4
ОТВЕРСТИЯ СКВОЗНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ ГОСТ 11284-76
ПРИМЕР ОПРЕДЕЛЕНИЯ ДЛИНЫ БОЛТА ГОСТ 7798--70
