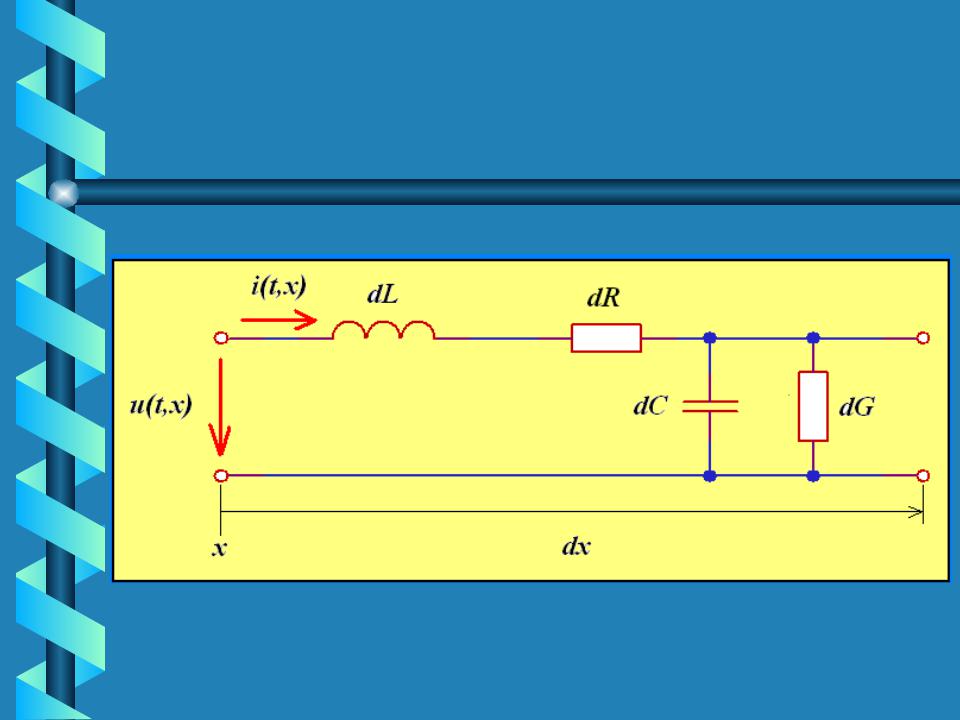

Эквивалентная схема

участка dx

21

Величины

характеризуют

dL – результирующую индуктивности верхнего и нижнего проводников;

dC – ёмкости между проводами;

dR – резистивное сопротивление потерь в проводах;

dG – проводимость утечки между проводами.

22

но

Элементарный участок длинной

линии с потерями может быть

представлен эквивалентной

схемой, состоящей из

индуктивности, сопротивления,

ёмкости и проводимости.

23

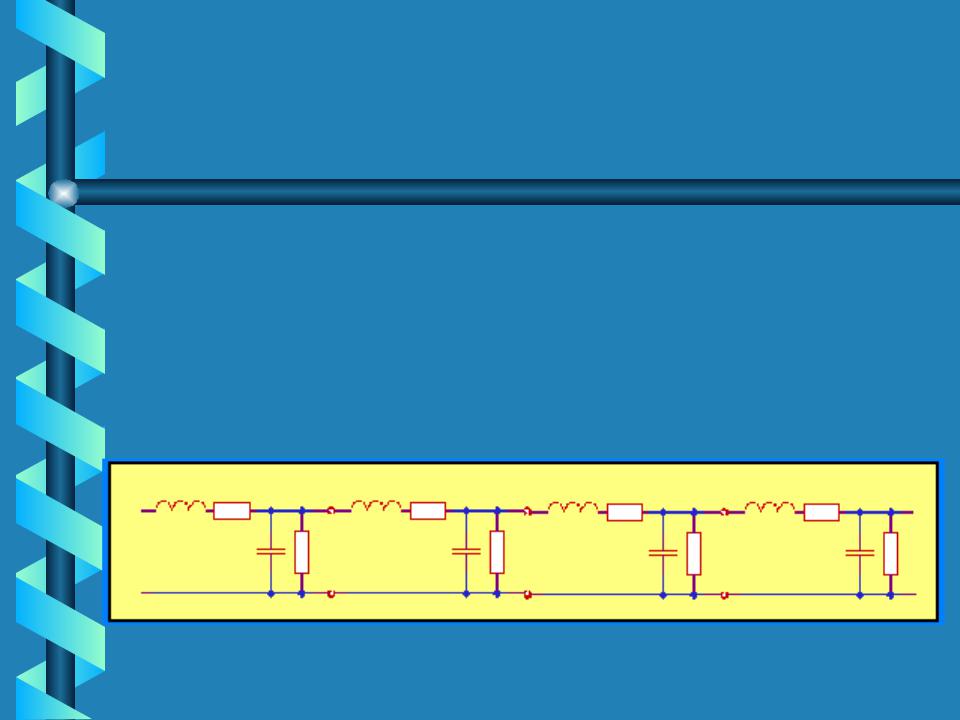

всей линии конечной

длины

содержит бесконечное множество аналогичных звеньев, соединённых последовательно.

24

Первичные параметры

•L0=dL/dx – погонная индуктивность, Гн/м;

•C0=dC/dx – погонная ёмкость, Ф/м;

•R0=dR/dx – погонное сопротивление, Ом/м;

•G0=dG/dx – погонная проводимость, См/м.

Погонными параметрами удобнее пользоваться.

25

Если L0, C0, R0,G0

не меняются по длине линии, то такую линию называют однородной по длине.

26

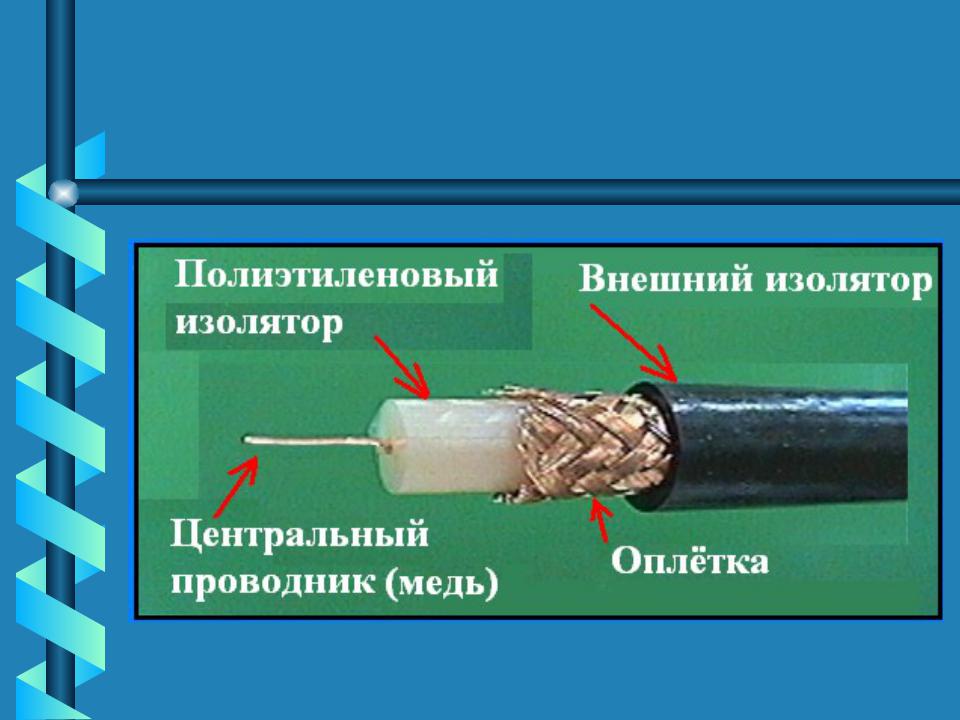

кабель

27

Двухпроводная

линия

28

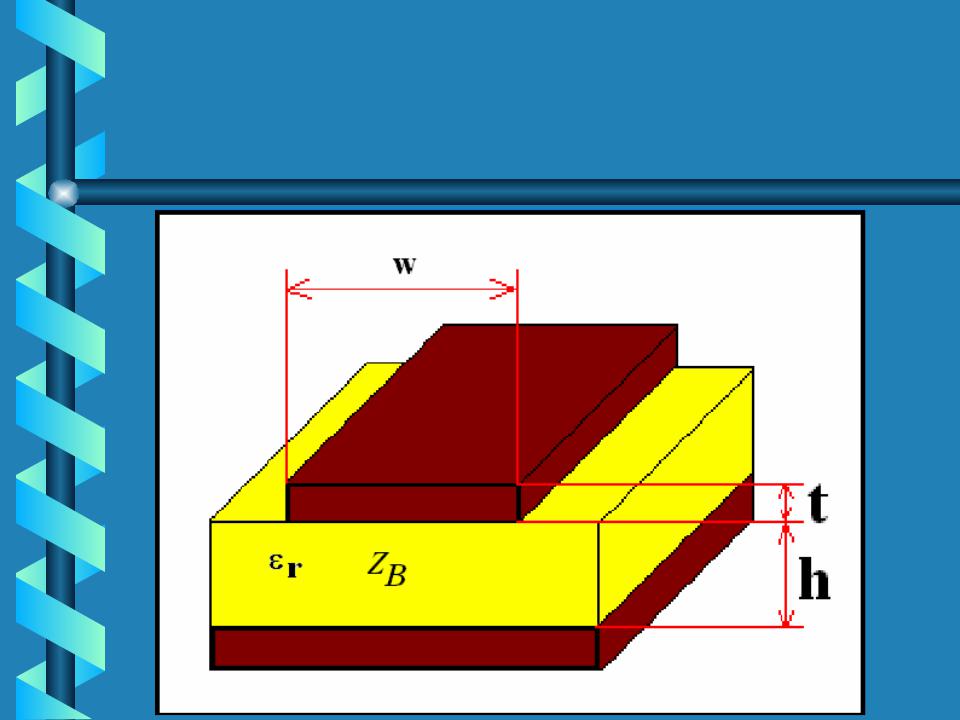

микрополосковая линия (НМЛ)

29

уравнения

Пусть ток и напряжение в длинной линии изменяются по синусоидальному закону.

Следовательно все расчеты можно вести в комплексной форме.

30
