ТЕОРИЯ
ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Лекция 6
( ТЭЦ -2, семестр 4 ) ОТФ-2
© В.В. Фриск, 2014
1
Лекция 6
Анализ процессов в длинных линиях
2
распределёнными
параметрами
Анализ цепей с учетом
их геометрических
размеров проводят на
основе цепей с
распределёнными
параметрами.
3
распределёнными параметрами
4

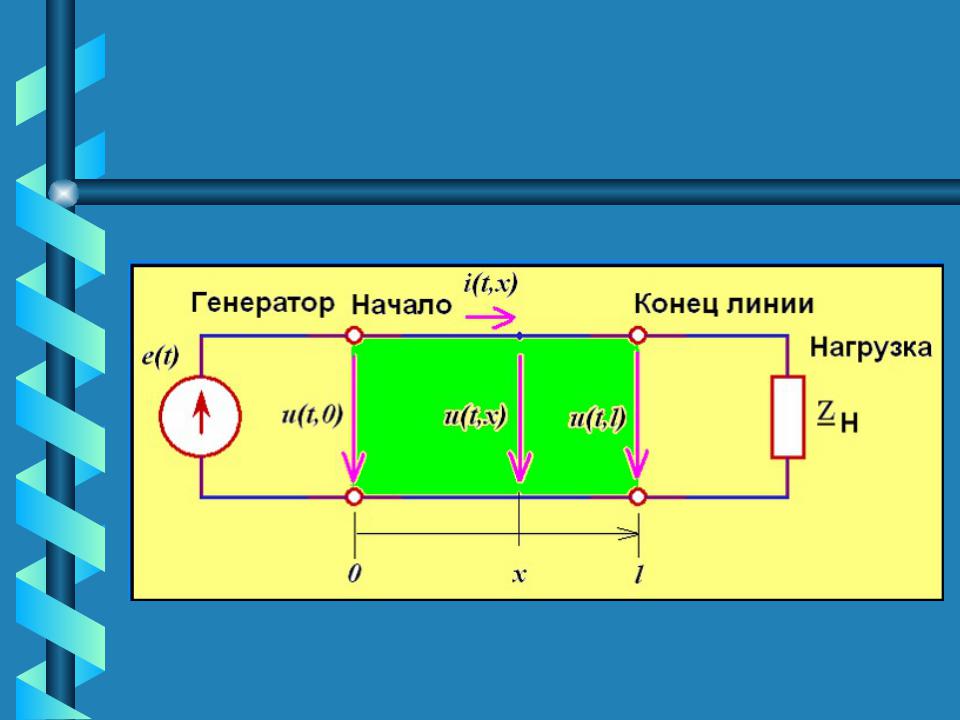

Где
l – длина линии;
u(t,0) – мгновенное напряжение
вначале линии;
u(t,x) – мгновенное напряжение
вточке с координатой x;
i(t,x) – мгновенный ток в точке
с координатой x;
5

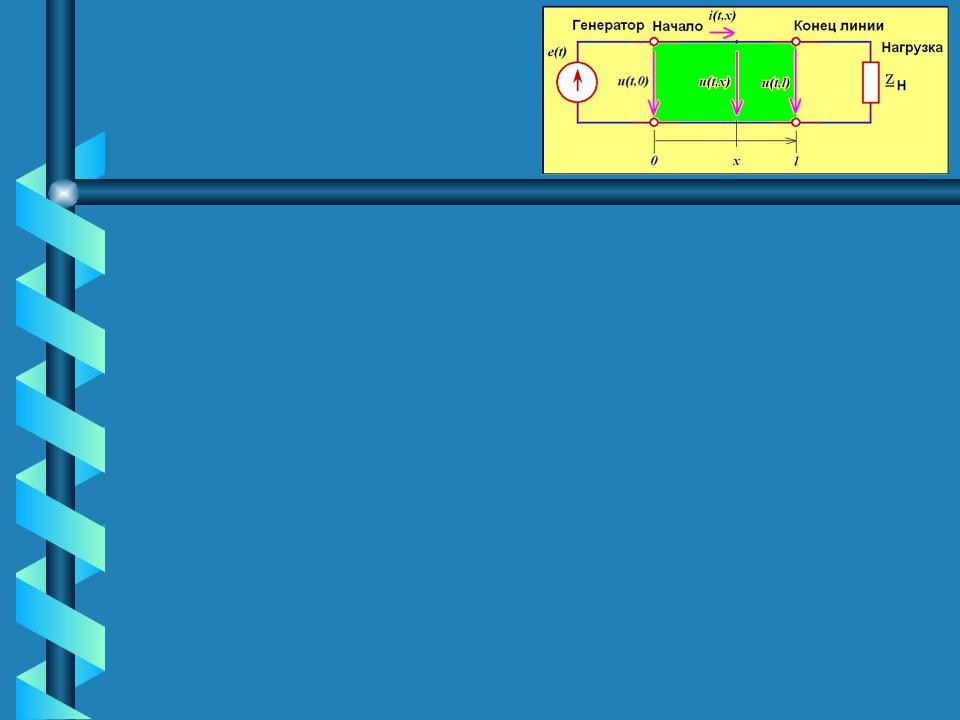

Где
u(t,l) – мгновенное напряжение в конце линии;
e(t) – источник сигнала (микрофон, усилитель, выходной каскад передатчика и пр.);
ZH – комплексная нагрузка (телефон, антенна и пр.);
t – время.
6
Период
Если на входе линии действует гармоническая ЭДС, то в любой точке цепи с координатой х значение напряжения повторяется через период Т:
u(t, x) u(t T , x).
7
В любой фиксированный момент времени t0 значение напряжения может повторяться в пространстве через некоторый минимальный
пространственный интервал l
= :
8
величина
называется длиной волны
u(t0 , x) u(t0 , x ).
9
линии
Длинными линиями называются линии, геометрическая длина которых сравнима с длиной волны.
Практически, если их геометрический размер больше длины волны в 10 раз.
l 10
10
