.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации
Ордена Трудового Красного Знамени Федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
(МТУСИ)
Кафедра теории электрических цепей
Лабораторная работа №31
по дисциплине
Теоретические основы электротехники
на тему
Исследование входных частотных характеристик в RL-цепи
Выполнила: студентка группы БСТ2105 факультета ИТ Первухина А.А.
Проверил: к.т.н. Мосичев А.В.
Москва 2022
Цель работы
С помощью программы Micro-Cap исследовать входные амплитудно-частотные (АЧХ) и фазочастотные (ФЧХ) характеристики RL-цепи. Сравнить АЧХ и ФЧХ, полученные с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчетным путем.
Предварительный расчет
Исходные данные:
R1 = 117 Ом, L1 = 45 мГн;
f = 2, 4, 6, 8, 10, 12, 14 кГц, E = 0,9 B;
, где
– комплексное входное напряжение;
– комплексный входной ток;
UR = R • I – комплексное напряжение на резисторе;
– мнимая единица;
– угловая частота;
f – частота;
– комплексное напряжение на катушке;
– модуль комплексного входного сопротивления (АЧХ);
– аргумент (фаза) комплексного входного сопротивления (ФЧХ).
, где
Re(ZBX) = R1 – резистивное входное сопротивление (равно сопротивлению резистора R1),
Im(ZBX) = XL – реактивное входное сопротивление,
– индуктивное сопротивление катушки L1.
fгр = – граничная частота RL-цепи.
Расчет и построение графика
Рис. 1.1 Написание кода для графика
Рис. 1.2 График зависимости модуля входного сопротивления от частоты
Рис. 1.3 Расчет зависимости модуля входного сопротивления от частоты
Расчет и построение графика
Рис. 2.1 Написание кода для графика
Рис. 2.2 График зависимости фазы входного сопротивления от частоты
Рис. 2.3 Расчет зависимости фазы входного сопротивления от частоты
Расчет и построение графика
Рис. 3.1 Написание кода для графика
Рис. 3.2 График зависимости модуля тока от частоты

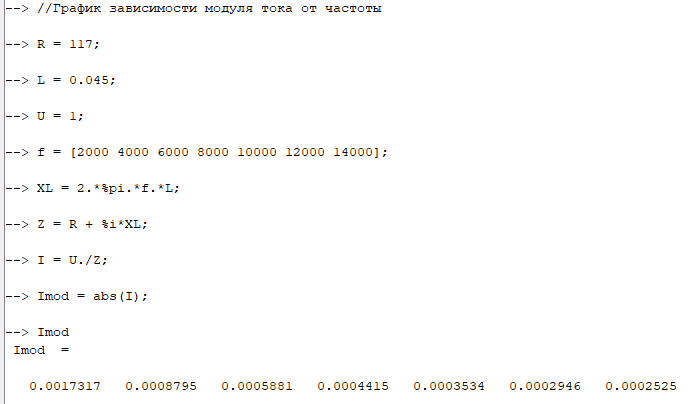

Рис. 3.3 Расчет зависимости модуля тока от частоты
Расчет и построение графика UR = R • I

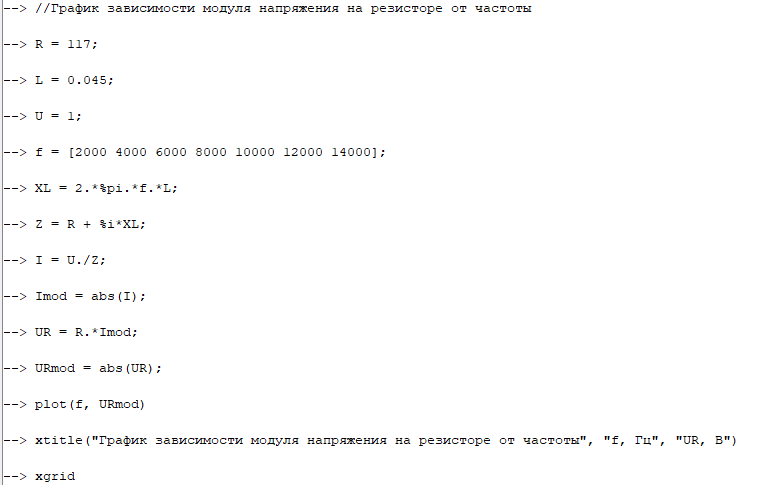

Рис. 4.1 Написание кода для графика
Рис. 4.2 График зависимости модуля напряжения на резисторе от частоты
Рис. 4.3 Расчет зависимости модуля напряжения на резисторе от частоты
Расчет и построение графика Re(ZBX) = R1

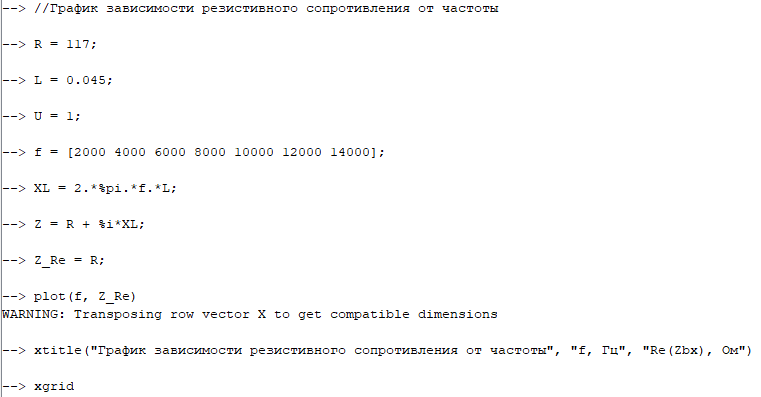

Рис. 5.1 Написание кода для графика
Рис. 5.2 График зависимости резистивного сопротивления от частоты
Рис. 5.3 Расчет зависимости резистивного сопротивления от частоты
Расчет и построение графика

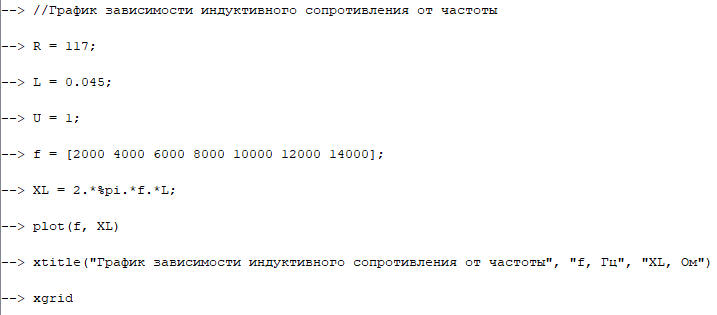

Рис. 6.1 Написание кода для графика
Рис. 6.2 График зависимости индуктивного сопротивления от частоты
Рис. 6.3 Расчет зависимости индуктивного сопротивления от частоты
Расчет и построение графика
Рис. 7.1 Написание кода для графика
Рис. 7.2 График зависимости модуля напряжения на катушке от частоты
Рис. 7.3 Расчет зависимости модуля напряжения на катушке от частоты
Расчет и построение графика f/fгр
Рис. 8.1 Написание кода для графика
Рис. 8.2 График зависимости частоты от граничной частоты
Рис. 8.3 Расчет зависимости частоты от граничной частоты
Эксперимент №1
Рис. 9 Схема RL-цепи
Зависимость модуля входного сопротивления от частоты
Рис. 10 График зависимости модуля входного сопротивления от частоты
Вывод: при увеличении частоты увеличивается модуль входного сопротивления.
Зависимость фазы входного сопротивления от частоты

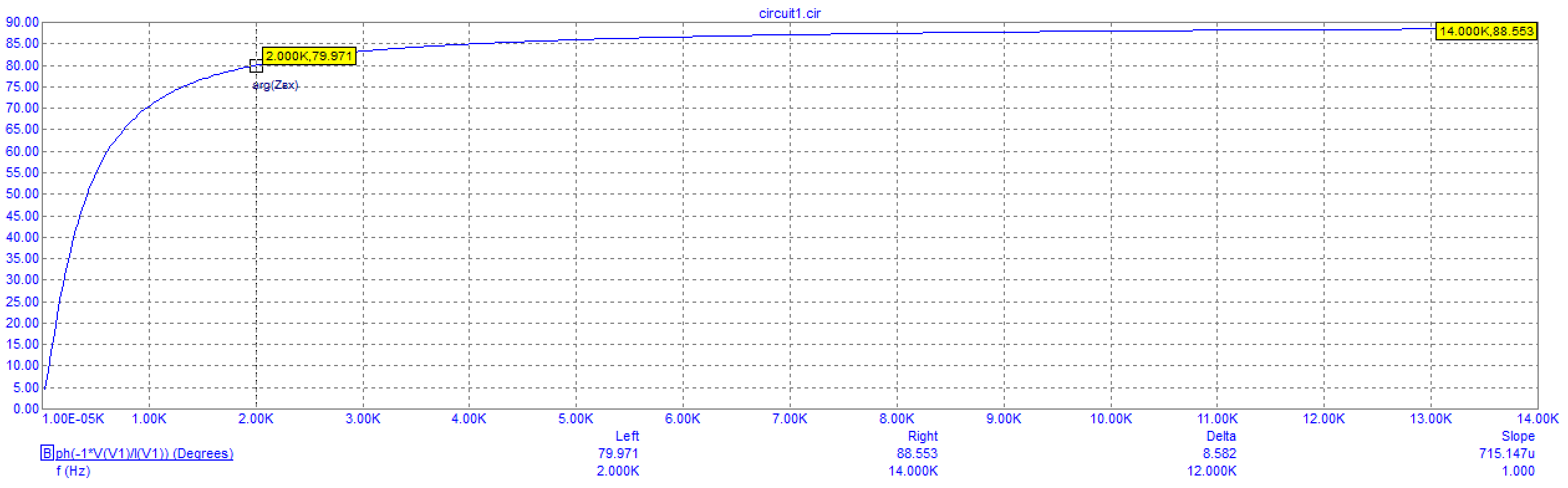

Рис. 11 График зависимости фазы входного сопротивления от частоты
Вывод: при увеличении частоты увеличивается фаза входного сопротивления.
Зависимость модуля тока от частоты
Рис. 12 График зависимости модуля тока от частоты
Вывод: при увеличении частоты уменьшается модуль тока.
Зависимость модуля напряжения на резисторе от частоты
Рис. 13 График зависимости модуля напряжения на резисторе от частоты
Вывод: при увеличении частоты уменьшается модуль напряжения на резисторе.
Зависимость резистивного сопротивления от частоты
Рис. 14 График зависимости резистивного сопротивления от частоты
Вывод: при увеличении частоты резистивное сопротивление остается неизменным.
Зависимость индуктивного сопротивления от частоты
Рис. 15 График зависимости индуктивного сопротивления от частоты
Вывод: при увеличении частоты увеличивается индуктивное сопротивление.
Зависимость модуля напряжения на катушке от частоты
Рис. 16 График зависимости модуля напряжения на катушке от частоты
Вывод: при увеличении частоты увеличивается модуль напряжения на катушке.
Зависимость частоты от граничной частоты
Рис. 17 График зависимости частоты от граничной частоты
Вывод: при увеличении частоты увеличивается граничная частота.
По предварительному расчету |
Получено экспериментально |
||||||||||||||
f, кГц |
f/fгр |
, Ом |
, Ом |
, град. |
I, A |
, мВ |
, мВ |
f/fгр |
, Ом |
, Ом |
, град. |
I, A |
, мВ |
, мВ |
|
2 |
5.65 |
565.487 |
574.2 |
79.971 |
1.741 |
174.14 |
984.72 |
5.65 |
565.487 |
574.2 |
79.971 |
1.741 |
174.14 |
984.72 |
|
4 |
11.3 |
1131 |
1135 |
84.947 |
0.88 |
88.076 |
996.114 |
11.3 |
1131 |
1135 |
84.947 |
0.88 |
88.076 |
996.114 |
|
6 |
16.9 |
1696 |
1699 |
86.627 |
0.588 |
58.844 |
998.267 |
16.9 |
1696 |
1699 |
86.627 |
0.588 |
58.844 |
998.267 |
|
8 |
22.6 |
2262 |
2264 |
87.469 |
0.441 |
44.167 |
999.024 |
22.6 |
2262 |
2264 |
87.469 |
0.441 |
44.167 |
999.024 |
|
10 |
28.2 |
2827 |
2829 |
87.974 |
0.353 |
35.346 |
999.375 |
28.2 |
2827 |
2829 |
87.974 |
0.353 |
35.346 |
999.375 |
|
12 |
33.9 |
3393 |
3394 |
88.312 |
0.294 |
29.460 |
999.566 |
33.9 |
3393 |
3394 |
88.312 |
0.294 |
29.460 |
999.566 |
|
14 |
39.5 |
3958 |
3960 |
88.553 |
0.252 |
25.255 |
999.681 |
39.5 |
3958 |
3960 |
88.553 |
0.252 |
25.255 |
999.681 |
Таблица 1 – результаты эксперимента
Общий вывод
Данные и графики, полученные в результате машинного эксперимента в программе Micro-Cap, полностью совпадают с данными и графиками, полученными в результате предварительного расчёта.
Вопросы для самопроверки
Какая частота называется граничной для RL-цепи?
Каково значение модуля входного сопротивления RL-цепи на граничной частоте?
Каково значение аргумента входного сопротивления RL-цепи на граничной частоте?
К чему стремится модуль тока RL-цепи при увеличении частоты?
Чему равен модуль входного сопротивления RL-цепи при частоте, равной нулю?
Ответы
Граничная частота RL-цепи – частота, на которой действительная и мнимая часть комплексного входного сопротивления равны.
На граничной частоте: , , , т.е. = 2 . Подставив числовые значения, получим: |Zвх| = R = 4241,28 Ом
Ответ: 4241,28 Ом
На граничной частоте: , , , arg|Zвх|= |φвх|, соответственно, arg|Zвх|= 44,98°
Ответ: 44,98°
; ; . С ростом частоты входное напряжение цепи возрастает, а модуль тока уменьшается, следовательно,
Ответ: U
; ; ; Соответственно,
Ответ: 3000 Ом
