.docxМинистерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«Российский химико-технологический университет им. Д. И. Менделеева» Кафедра процессов и аппаратов химической технологии
Лабораторная работа №6
«Биполярные транзисторы. Простейший усилитель на биполярном транзисторе»
Бригада №6
Выполнили:
Махонина А.А. Солдатова А.В. Черевко С.Э.
Группа ПР-30
Проверила: Беляева Ю. А.
Москва 2021
Цель работы: измерение статических входных и выходных характеристик биполярного транзистора в схеме с общим эмиттером (ОЭ) и определение по ним h-параметров транзистора. Изучение принципа работы и исследование характеристик усилительного каскада напряжения на биполярном транзисторе, включенном по схеме с общим эмиттером.
Ход работы:
Тип транзистора – pnp (BC369)
Схемы электроцепей:
Усилитель:
Используя характериограф, измеряем выходную ВАХ.
таблица 8.3 |
|
|
|
|
|
|
|
|
|
Напряжение Uce в % от Uce max |
0 |
0,5 |
1 |
3 |
5 |
10 |
30 |
50 |
70 |
Напряжение Uce, В |
0 |
0,1 |
0,2 |
0,6 |
1 |
2 |
6 |
10 |
14 |
Ib = 0 мкА |
0 |
0 |
0 |
0,0000008 |
0,0000003 |
0,000006 |
0,000019 |
0,000032 |
5E-05 |
Ib = 300 мкА |
0 |
0 |
0 |
673,4 |
2987 |
3044 |
3282 |
3521 |
3759 |
Ib = 600 мкА |
0 |
0 |
0 |
1348 |
5954 |
6067 |
6542 |
7018 |
7493 |
Ib = 900 мкА |
0 |
0 |
0 |
2070 |
8902 |
9072 |
9783 |
10493 |
11204 |
Ib = 1200 мкА |
0 |
0 |
0 |
2843 |
11833 |
12058 |
13030 |
13948 |
14893 |
Строим графики семейств выходную ВАХ Iк(Uкэ):
Используя мультиметр, измеряем входную ВАХ:
таблица 8.2 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
Напряжение Ube (Eb), В |
0,1 |
0,25 |
0,5 |
0,55 |
0,6 |
0,625 |
0,65 |
0,675 |
0,7 |
0,85 |
0,9 |
||||||||||||
Ток базы Ib, |
Uce = 0 В |
-0,005 |
0,0016 |
2,93 |
26,88 |
242,82 |
731,2 |
2205 |
6665 |
|
|
|
|||||||||||
мкА при Uce |
Uce = 5 В |
-0,001 |
0,052 |
0,204 |
2,29 |
21,53 |
62,91 |
168,04 |
386,03 |
741,91 |
4903 |
6805 |
|||||||||||
(Ec) = const |
Uce = 10 В |
0,0052 |
0,027 |
0,222 |
2,36 |
21,48 |
62,56 |
166,59 |
379,68 |
724,2 |
4687 |
6484 |
|||||||||||
|
Uce = 20 В |
0,0088 |
0,017 |
0,255 |
2,26 |
21,41 |
62,06 |
163,54 |
367,82 |
691,67 |
4310 |
5928 |
|||||||||||
Строим графики
семейств входной ВАХ IБ(UБЭ):
Строим передаточную характеристику Iк(IБ) для определения значения параметра h21
h21 |
|
0 |
0,000032 |
300 |
3521 |
600 |
7018 |
900 |
10493 |
1200 |
13948 |
Используя графики семейств входных и выходных ВАХ, определить h-параметры биполярного транзистора:
h11 |
|
|
|
|
|
|
|
|
|
|
|
0,25 |
0,5 |
0,55 |
0,6 |
0,625 |
0,65 |
0,675 |
0,7 |
0,75 |
0,8 |
0,85 |
0,9 |
0,027 |
0,222 |
2,36 |
21,48 |
62,56 |
166,59 |
379,68 |
724,2 |
1749 |
3097 |
4687 |
6484 |
h22 |
|
|
|
|
|
|
|
|
|
|
0 |
0,5 |
1 |
3 |
5 |
10 |
30 |
50 |
70 |
90 |
100 |
0 |
0,1 |
0,2 |
0,6 |
1 |
2 |
6 |
10 |
14 |
18 |
20 |
0 |
0 |
0 |
1348 |
5954 |
6067 |
6542 |
7018 |
7493 |
7968 |
8209 |

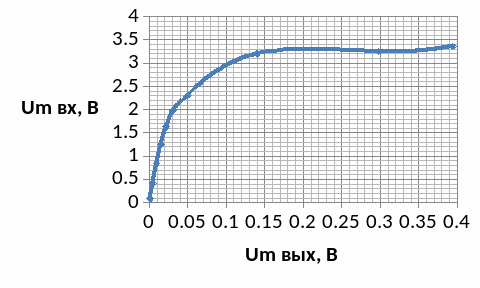

Построить графики зависимостей Um вых (Um вх) и Ku(Um вх).
Для случая 1, когда Ce вкл, Rn вкл, ключи А и B замкнуты
Для случая 2, когда Ce вкл, Rn откл, ключ А замкнут, ключ B разомкнут
Для случая 3, когда Ce откл, Rn вкл, ключ А разомкнут, ключ B замкнут
Вывод:
