Обама Х.С. Лаб 1

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение высшего образования

"Московский технический университет связи и информатики"

Факультет Радио и Телевидения

Лабораторная работа № 1

" системой автоматизированного проектирования "

Выполнил студент групп БРМ1902:

Обама Х.С.

Бонсэн Й.Ф

Проверил:

Шубин Д.Н.

.

Цель работы.

Целью работы является ознакомление с системой автоматизированного проектирования (САПР) Xilinx ISE Web Pack на примере менеджера проектов Project Navigator и реализация простейшей логической схемы на ПЛИС с использование функционала графического редактор

Задания для выполнения лабораторной работы

Предварительная подготовка к выполнению лабораторной работы

1. Изучить описание к данной лабораторной работе и рекомендованную литературу.

2. Ознакомиться с основами комбинаторной логики и правилами составления схем по логическим уравнениям.

3. Выполнить домашний расчет: по заданной таблице истинности составить логическое выражение и упростить его (см. Методические указания к данной лабораторной работе). На основе полученного логического выражения составить логическую схему в базисе, указанном преподавателем. Данные для выполнения расчета содержатся в Таблице 1.1. Номер варианта назначается преподавателем.

4. Подготовить ответы на контрольные вопросы, приведенные в данном описании лабораторной работы.

Варианты для выполнения домашнего расчета

МДНФ

X1'X2'X3'X4'+X1'X2'X3X4'+X1'X2'X3X4+X1'X2X3'X4'+X1'X2X3'X4+X1'X2X3X4+X1X2'X3'X4'+X1X2'X3'X4+X1X2'X3X4'+X1X2X3'X4'+X1X2X3'X4+X1X2X3X4'

Минимизация функция

X2'X4'+X2X3'+X1X3'+X1X4'+X1'X3X4'

Метод минимизации

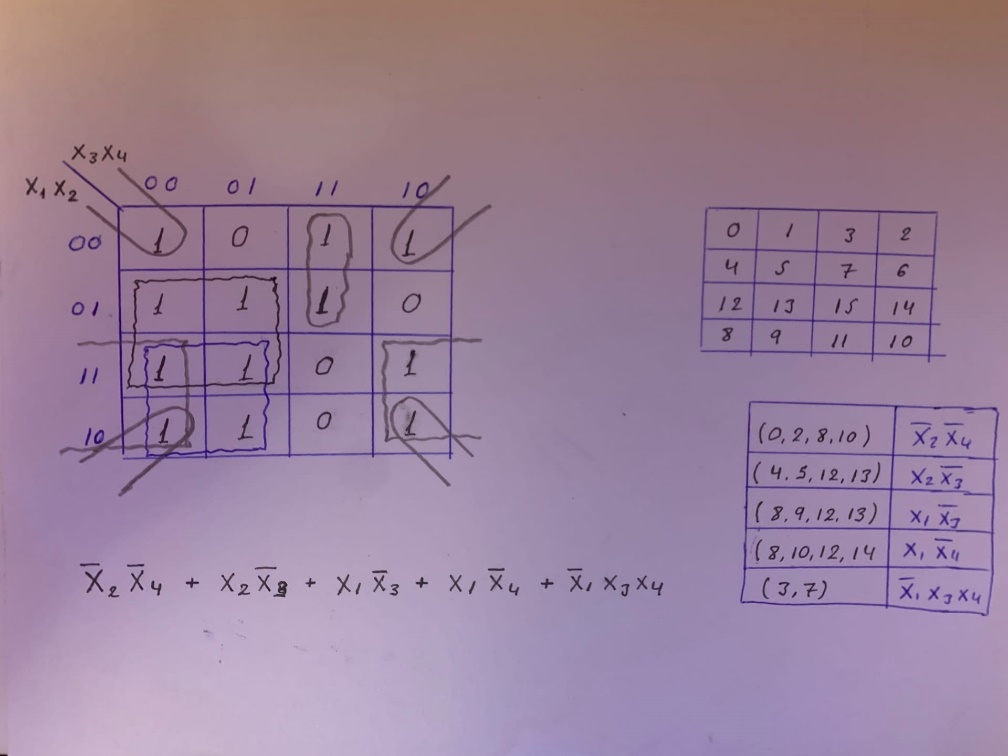

На рисунок показано карты Карно для минимизации функция

X2'X4'+X2X3'+X1X3'+X1X4'+X1'X3X4'

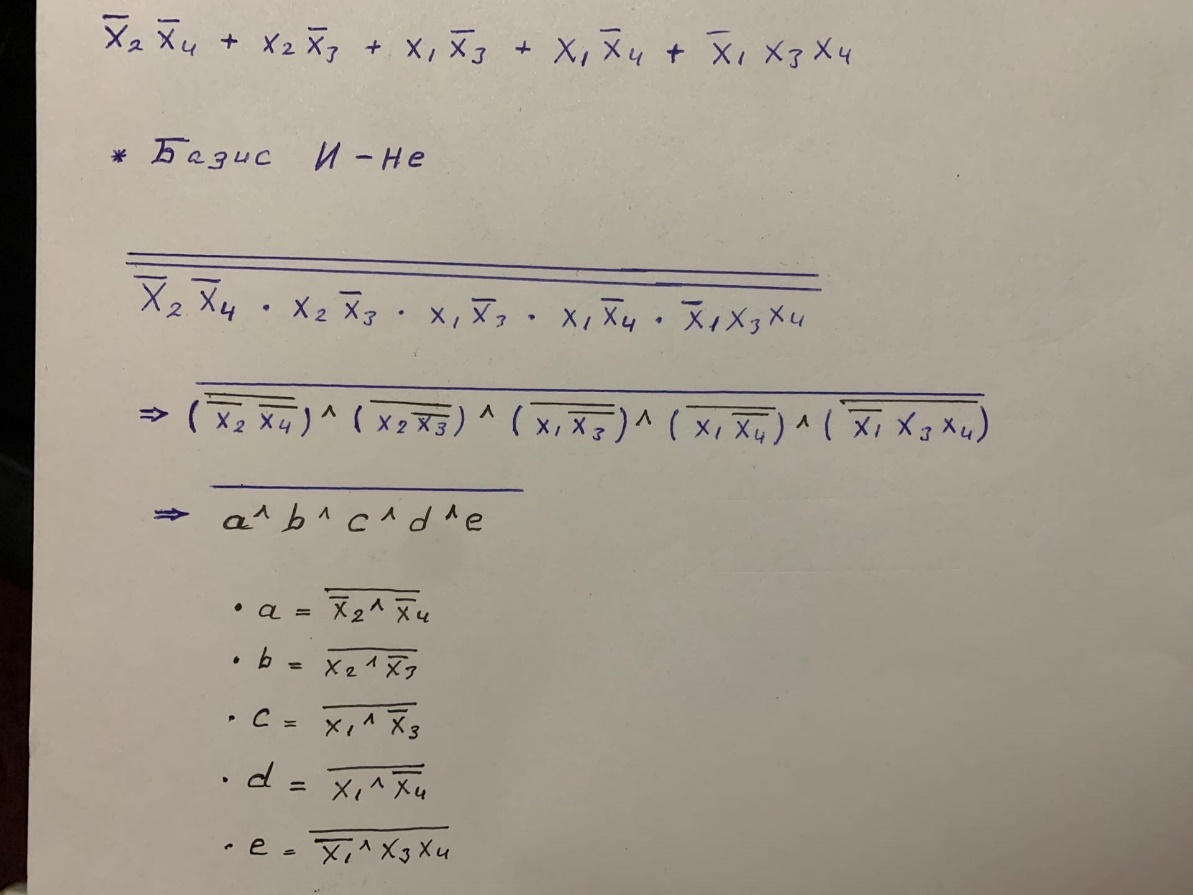

На рисунок 3 представлено Схема в базисе И-НЕ

Рисунок 3 Схема в базисе И-НЕ

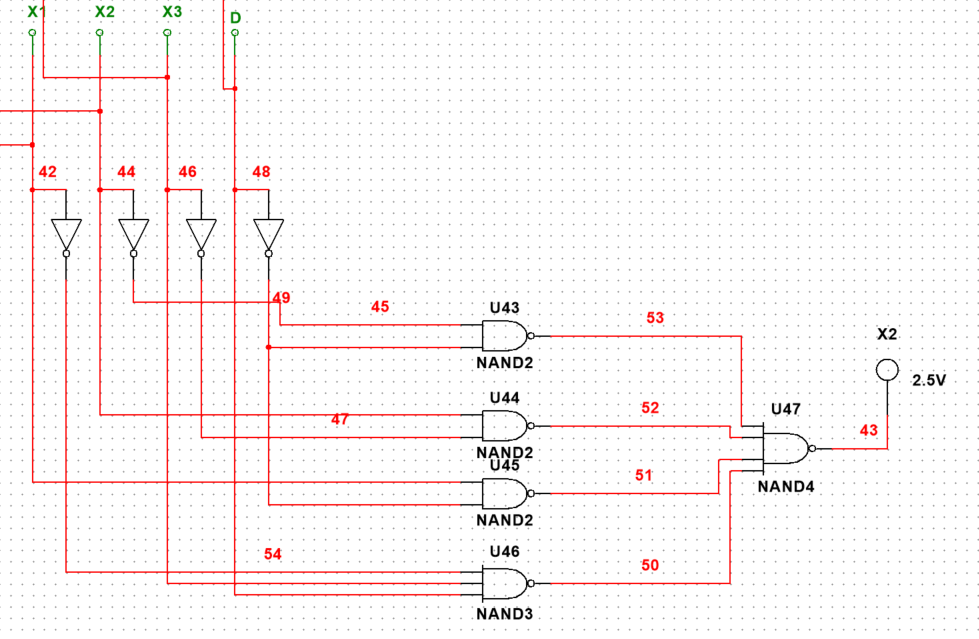

Рис. 4. Схема с элементами NAND2 и INV

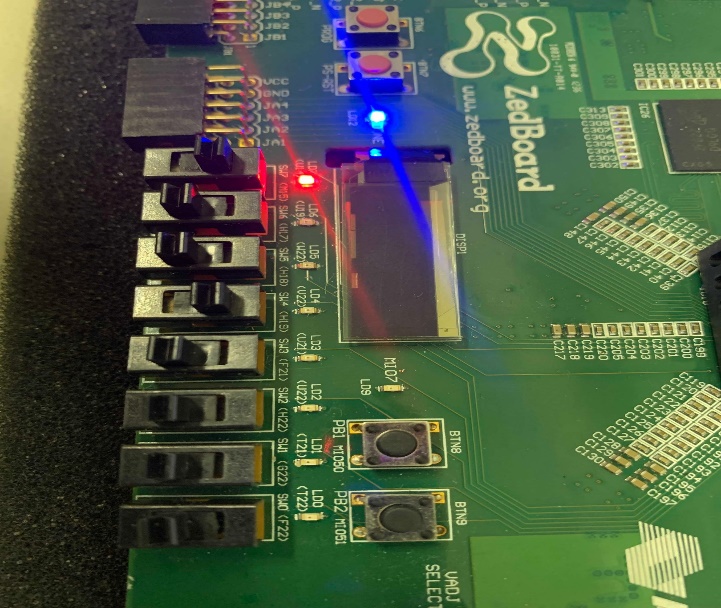

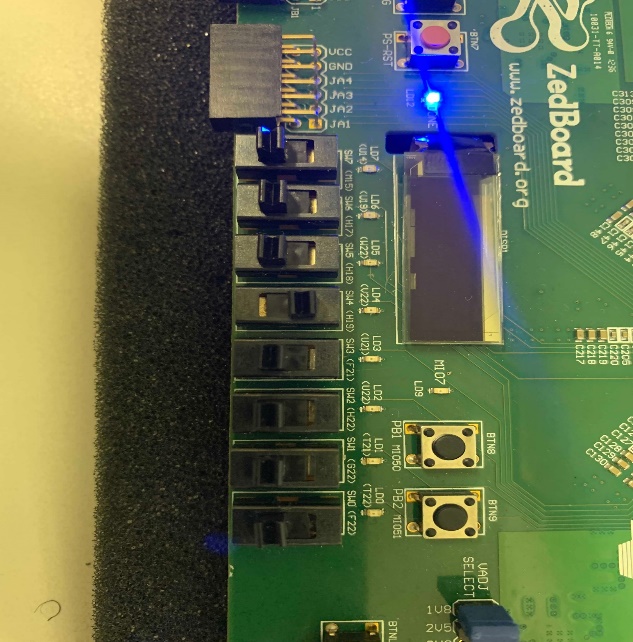

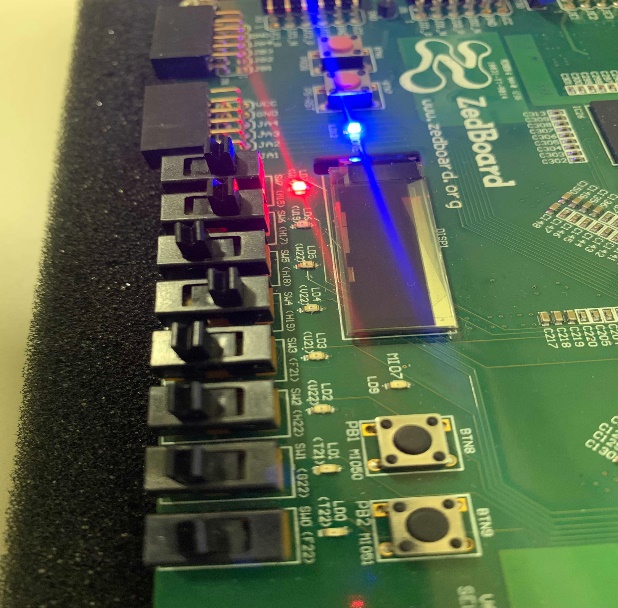

На рисунок 5 представлено разны результаты

0001	0010
1101	1001

Вывод

В этой лаборатории мы научились использовать логические таблицы и некоторые базовые функции, такие как NAND и INV, с помощью системой автоматизированного проектирования (САПР) Xilinx ISE Web Pack

Москва 2022
