СТ_5-2лб Ядринцев

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного знамени федеральное государственное бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

(МТУСИ)

Кафедра «Сети связи и системы коммутации»

Лабораторная работа 5-2

по теме: «Реализация DHCP»

По дисциплине «Сетевые технологии»

Выполнили: ст. гр. БОС-2002, Ядринцев С.М. Проверила: Канищева М.Г.

Москва 2022 г.

Реализация DHCP

Цель: 1. Настройка глобального пула DHCP. 2. Настройка пула DHCP на основе интерфейса. 3. Включите обнаружение DHCP и выделение IP-адресов для интерфейсов коммутатора. 4. Метод настройки глобального пула адресов. 5. Метод настройки пула адресов интерфейсов.

Сценарий:

Как администратору предприятия вам было поручено реализовать в сети службы приложений DHCP. Шлюз-маршрутизатор в сети компании должен быть настроен как DHCP-сервер. IP-адресация из пула адресов должна предлагаться шлюзом (ами) (R1 и R3) для соответствующих устройств уровня доступа.

Ход работы:

Рис. 1 – Наша топология

Рис. 1, 2, 3 и 4 - Подготовка окружающей среды, устанавливаем адресацию для лаборатории и временно отключите интерфейсы Gigabit Ethernet 0/0/2 R1 и Gigabit Ethernet 0/0/1 R3.

Рис. 5 - Убеждаемся, что интерфейсы Gigabit Ethernet 0/0/9, 0/0/10, 0/0/13 и 0/0/14 отключены на S1

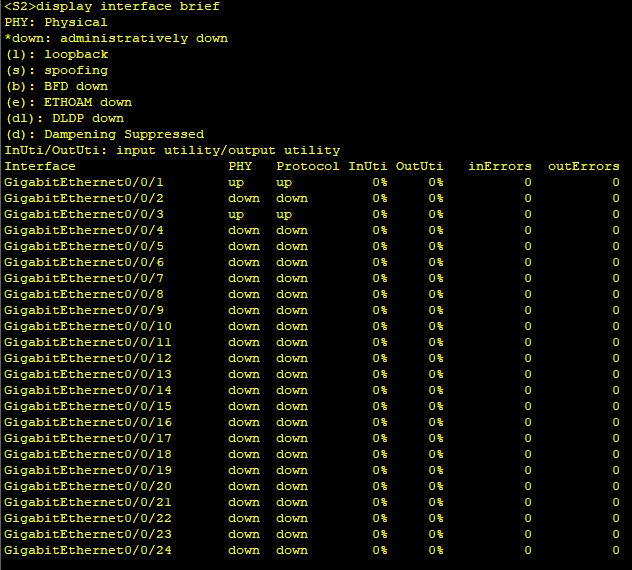

Рис. 6 - Убеждаемся, что интерфейсы Gigabit Ethernet 0/09, 0/0/10, 0/0/6 и 0/0/7 были отключены на S2.

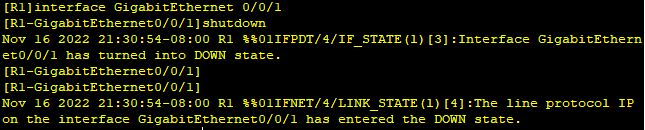

Рис. 7 и 8 – Убеждаемся, что на маршрутизаторе R1 отключен только интерфейс Gigabit Ethernet 0/0/2, а на маршрутизаторе R3 отключен только интерфейс Gigabit Ethernet 0/0/1.

Рис. 9 и 10 - Включаем функцию DHCP.

Рис. 11 и 12 - Создаём глобальный пул IP-адресов

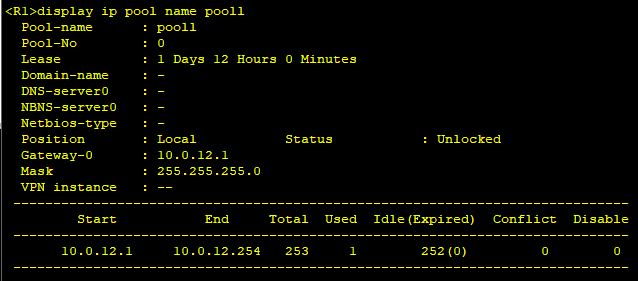

Рис. 13 - Запускаем на маршрутизаторе команду display ip pool name , чтобы просмотреть параметры конфигурации пула назначенных IP-адресов.

Рис. 14 и 15 - Настройка интерфейс управления по умолчанию для S1

Рис. 16 и 17 - Убеждаемся, что этот адрес был взят из пула DHCP с именем pool1 на маршрутизаторе R1, а для S2 - из пула DHCP с именем pool2 на R3.

Рис. 18, 19, 20 и 21 - Создаём пул IP-адресов на основе интерфейса

Рис. 22 и 23 - Изолируем адреса из пула GigabitEthernet0 / 0/2 для R1 и пула GigabitEthernet0 / 0/1 для R3 для служб DNS. Дополнительно устанавливаем период аренды IP-адреса для пула адресов интерфейса.

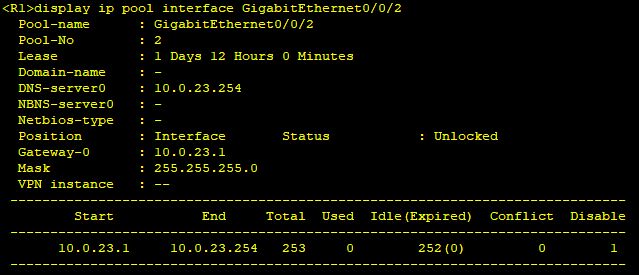

Рис. 24 и 25 - Запускаем на маршрутизаторе команду display ip pool interface, чтобы просмотреть настроенные параметры пула адресов интерфейса.

Рис. 26 - Очищаем существующий адрес Vlanif1 от S2, чтобы разрешить динамическое выделение нового IP-адреса из пула интерфейса GigabitEthernet0/0/2.

Рис. 27, 28 и 29 - Включаем интерфейс Gigabit Ethernet 0/0/2, чтобы сервер DHCP стал активным в сети и начал отправлять сообщения обнаружения DHCP.

Рис. 30 - Очищаем существующий адрес Vlanif1 от S1, чтобы разрешить динамическое выделение нового IP-адреса из пула интерфейса GigabitEther0 / 0/1.

Рис. 31 - Включаем интерфейс Gigabit Ethernet 0/0/1, чтобы сервер DHCP стал активным в сети и начал отправлять сообщения обнаружения DHCP.

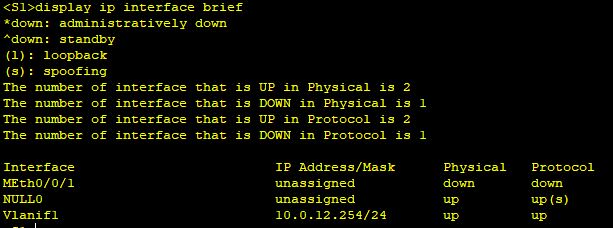

Рис. 32 и 33 - Убедимся, что новый IP-адрес был выделен из пула интерфейсов.

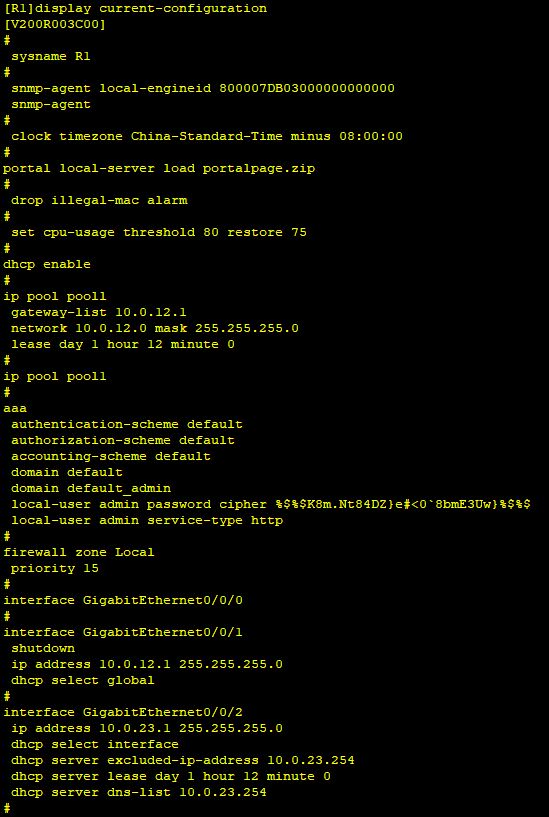

Рис. 34 - Окончательная конфигурация для R1

Рис. 35 - Окончательная конфигурация для R3

Рис. 36 и 37 - Окончательная конфигурация для S1 и S2
