Цель работы:
Настроить протокол RSTP при помощи эмулятора eNSP
Ход работы:

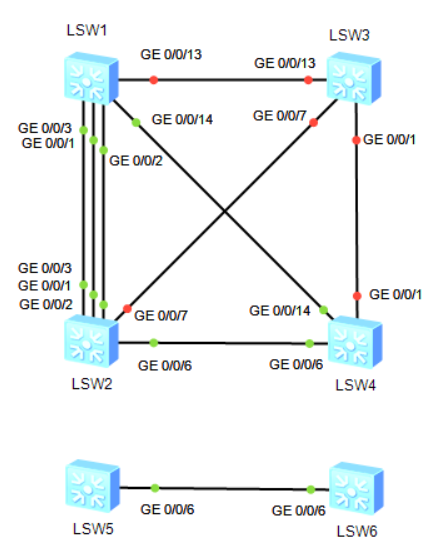

Рисунок 1. Базовая топология сети
Ненужные интерфейсы должны быть выключены для успешных результатов теста:
Ethernet 0/0/1 на S3, Ethernet 0/0/13 и Ethernet 0/0/7 на S3;
GigabitEthernet 0/0/1, GigabitEthernet 0/0/2, GigabitEthernet 0/0/3, GigabitEthernet 0/0/13, GigabitEthernet 0/0/14, на S1;
GigabitEthernet 0/0/1, GigabitEthernet 0/0/2, GigabitEthernet 0/0/3, GigabitEthernet 0/0/6, GigabitEthernet 0/0/7, на S2;
Ethernet 0/0/1, Ethernet 0/0/14 и Ethernet 0/0/6 на S4.
Рисунок 2. Отключение интерфейсов на LSW
Рисунок 3. Отключение интерфейсов на LSW2
Рисунок 4. Отключение интерфейсов на LSW3
Рисунок 5. Отключение интерфейсов на LSW4
Настроили S1 и S2 для использования RSTP в качестве протокола связующего дерева
Рисунок 6. LSW5
Рисунок 7. LSW6
Запустим команду display stp, чтобы просмотреть краткую информацию о RSTP
Рисунок 8. Краткая информация LSW5
Рисунок 9. Краткая информация LSW6
Настройка граничного порта
Настроим порты, подключенные к пользовательским терминалам, как граничные порты. В этом примере интерфейс GigabitEthernet 0/0/1 на S1 и S2 подключается к маршрутизатору и могут быть настроены как граничные порты
Рисунок 10. LSW1
Рисунок 11. LSW2
Настройка защиты BPDU
Граничные порты напрямую подсоединены к пользовательским терминалам и не получат BPDUs. Взломщики могут отправить псевдо BPDUs для атаки переключающихся устройств. Если граничные порты получал BPDUs, переключающее устройство настроило граничные порты как неграничные и вызывает новое вычисление отставного дерева. Затем происходит “схлопывание” сети. Защита BPDU может быть использована, чтобы защитить переключающие устройства от атакующих.
Настраиваем защиту BPDU на S1 и S2
Рисунок 12. Настройка LSW5
Настройка защиты от петель
Рисунок 13. Настройка LSW6
Рисунок 14. Настройка LSW6
Итоговая конфигурация
Рисунок 15. Итоговая конфигурация LSW5
Рисунок 16. Итоговая конфигурация LSW6
Вывод
Мы изучили протокол RSTP с использованием эмулятора eNSP от компании Huawei.
Контрольные вопросы:
1. Отличие является в способе перехода портов в состоянии продвижения и в том, каким образом этот переход влияет на роль порта в топологии.
2. Приоритет устанавливается для определения корневого моста.
3. BPDU-это части протокола связующего дерева (STP). они позволяют коммутаторам получать информацию друг о друге. Протокол связующего дерева позволяет коммутаторам в избыточной локальной сети обмениваться информацией между собой для правильной работы протокола связующего дерева, поэтому для правильного обмена информацией между протоколом связующего дерева используется блок данных протокола моста (BPDU).
