Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации Ордена трудового Красного Знамени Федеральное государственное бюджетное образовательное учреждение высшего образования Московский технический университет связи и информатики Кафедра «Сетей Связи и Систем Коммутации» Лабораторная работа № 3 «Настройка STP»

Группа: БОС-2002 Выполнил: Ядринцев С. М. Проверил(а): Канищева Маргарита Дата: 15.10.2022

Москва 2022

Цель работы:

Настроить STP с использованием симулятора eNSP от компании Huawei.

Ход работы:

Рисунок 1 – Топология сети

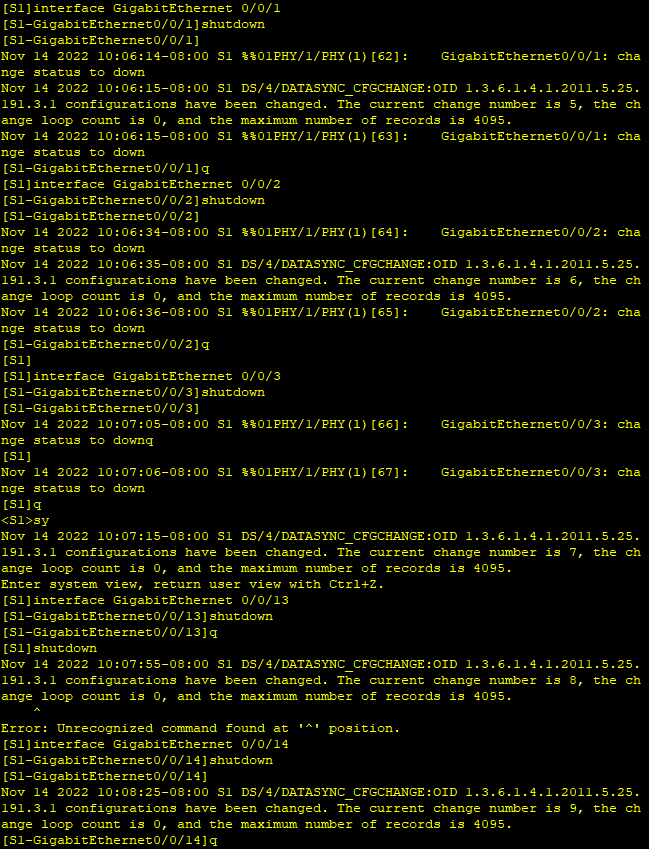

Рисунок 2 – Отключение портов на LSW1

Рисунок 3 – Отключение портов на LSW2

Рисунок 4 – Отключение портов на LSW3

Рисунок 5 – Отключение портов на LSW4

Рисунок 6 – Подключение STP на LSW5

Рисунок 7 – Подключение STP на LSW6

Рисунок 8 – Краткая информация LSW5

Рисунок 9 – Краткая информация LSW6

Рисунок 10 – Просмотр статуса STP порта 0/0/1 на LSW5

Рисунок 11 – Просмотр статуса STP порта 0/0/1 на LSW6

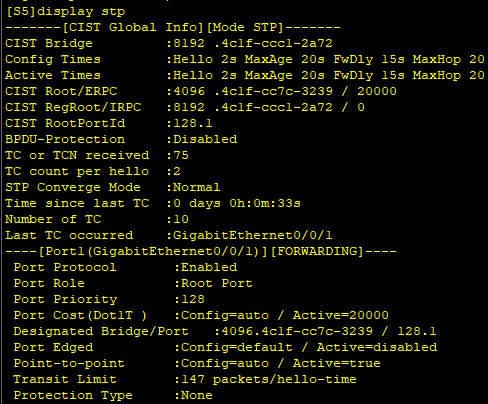

Рисунок 12 – Просмотр информации об STP на LSW5

Рисунок 13 – Просмотр информации об STP на LSW6

Рисунок 14 – Изменение приоритета моста на LSW5

Рисунок 15 – Изменение приоритета моста на LSW6

Рисунок 16 – Информация о новом корневом мосте на LSW5

Рисунок 17 – Информация о новом корневом мосте на LSW6

Рисунок 18 – Отключение интерфейса на LSW6

Рисунок 19 – Информация о корневом мосте на LSW5

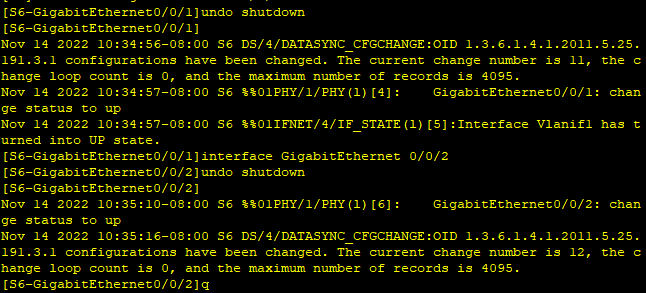

Рисунок 20 – Включение интерфейсов на LSW6

Рисунок 21 –Просмотр информации об STP на LSW5

Рисунок 22 –Просмотр информации об STP на LSW6

Рисунок 23 – display stp brief на LSW5

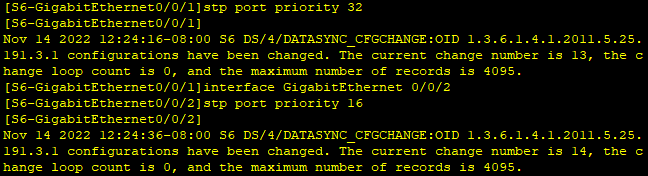

Рисунок 24 – Изменение приоритетов на LSW6

Рисунок 25 – Просмотр интерфейсов порта 0/0/1 на LSW6

Рисунок 26 – Просмотр интерфейсов порта 0/0/2 на LSW6

Рисунок 27 – Просмотр роли интерфейсов на LSW5

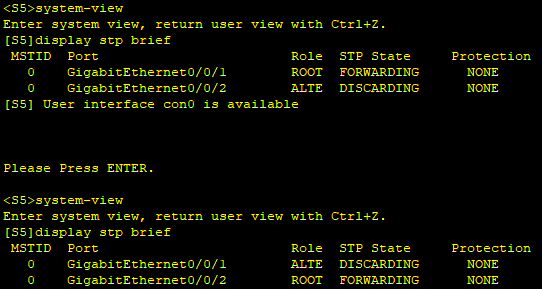

Рисунок 28 – отключение G 0/0/2 на LSW5 и просмотр роли портов

Рисунок 28 – Возобновление приоритетов на LSW6

Рисунок 29 – Просмотр роли интерфейсов на LSW5

Рисунок 30 – Просмотр роли интерфейсов на LSW5

Рисунок 31 – Изменение стоимости G0/0/9 LSW5

Итоговая конфигурация

Итоговая конфигурация приведена на Рисунках 32-.

Рисунок 32 – LWS1

Рисунок 33 – LWS2

Рисунок 33 – LWS3

Рисунок 34 – LWS4

Вывод:

Мы провели настройку, научились менять приоритеты портов и управлять выбором корневого порта.

Контрольные вопросы:

1. Возникновение петли создает большие проблемы – ведет к перегрузке свитчей и неработоспособности данного сегмента сети.

2. Принцип протокола STP - все избыточные каналы между коммутаторами блокируются и трафик через них не передается. Для построение такой топологии строится дерево (математический граф). Чтобы его построить вначале необходимо определить корень дерева, из которого и будет строиться граф. Поэтому первым шагом протокола STP является определение корневого коммутатора, для его определение коммутаторы обмениваются между собой сообщениями, в который указаны приоритеты коммутаторов и их портов. По этим данным определяются избыточные каналы, которые блокируются.

3. Корневой мост – это устройство, которое STP считает точкой отсчета, центром сети, все дерево STP сходится к нему.

4. 1) Выводит краткую информацию о STP.

2) Выводит полную информацию об интерфейсах STP.
