Лабораторная работа №2
«Исследование однофазных схем выпрямителей»
Выполнил:
Проверил:
Ассистент Крюков А.Г.
____________________
Москва ****
Цель работы
Ознакомиться с принципом действия, режимами работы и параметрами, наиболее часто встречающихся на практике, однофазных схем выпрямления.
Принципиальные схемы

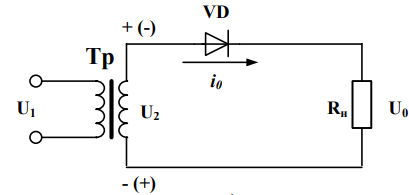

Однофазная однополупериодная однотактная схема выпрямления представлена на рисунке 1.
Рисунок 1 — Однофазная однополупериодная
однотактная схема выпрямления

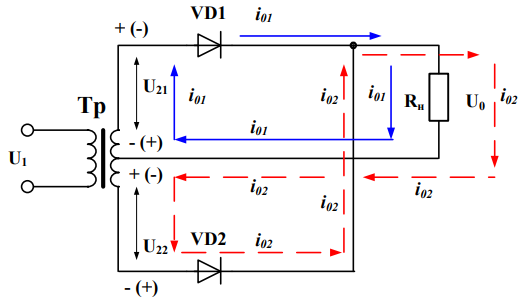

Двухполупериодная схема выпрямления со средней точкой во вторичной обмотке трансформатора при питании от однофазной сети переменного тока приведена на рисунке 2.
Рисунок 2 — Двухполупериодная схема выпрямления
со средней точкой во вторичной обмотке трансформатора
при питании от однофазной сети переменного тока

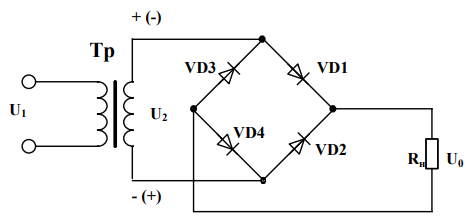

Однофазная мостовая схема выпрямления представлена на рисунке 3.
Рисунок 3 — Однофазная мостовая схема выпрямления
Выполнение
Исследование однофазной мостовой схемы выпрямления
Исследование на активную нагрузку
Результаты измерений и расчетов представлены в таблице 1.
Таблица 1 — Результаты измерений и расчетов
при исследовании на активную нагрузку
Результаты измерений |
Результаты расчета |
||||||||||||
Iн, A |
Uн, B |
U0~, B |
U2, B |
I2, A |
U1, B |
I1, mA |
P1, Вт |
КП0 |
η |
χ |
SТР, ВА |
Кисп т |
|
0.2 |
5.6 |
2.9 |
6.5 |
0 |
231 |
24 |
7 |
0,52 |
0,16 |
1,26 |
2,77 |
0,404 |
|
0.26 |
5.4 |
2.7 |
6.5 |
0.1 |
230 |
25 |
9 |
0,50 |
0,16 |
1,57 |
3,20 |
0,439 |
|
0.32 |
5.2 |
2.68 |
6.5 |
0.25 |
230 |
38 |
10 |
0,52 |
0,17 |
1,14 |
5,18 |
0,321 |
|
0.38 |
5 |
2.56 |
6.5 |
0.35 |
230 |
30 |
11 |
0,51 |
0,17 |
1,59 |
4,59 |
0,414 |
|
0.44 |
4.8 |
2.51 |
6.5 |
0.45 |
230 |
32 |
12.5 |
0,52 |
0,17 |
1,70 |
5,14 |
0,411 |
|
0.5 |
4.7 |
2.4 |
6.5 |
0.52 |
230 |
33 |
13.5 |
0,51 |
0,17 |
1,78 |
5,49 |
0,428 |
Исследование на емкостную нагрузку
Результаты измерений и расчетов представлены в таблице 2.
Таблица 2 — Результаты измерений и расчетов
при исследовании на емкостную нагрузку
Результаты измерений |
Результаты расчета |
||||||||||||
Iн, A |
Uн, B |
U0~, B |
U2, B |
I2, A |
U1, B |
I1, mA |
P1, Вт |
КП0 |
η |
χ |
SТР, ВА |
Кисп т |
|
0.22 |
7.8 |
0.138 |
6.5 |
0.15 |
230 |
27 |
8 |
0,02 |
0,21 |
1,2882 |
3,59 |
0,478 |
|
0.28 |
7.3 |
0.2 |
6.5 |
0.35 |
230 |
31 |
10 |
0,03 |
0,20 |
1,4025 |
4,70 |
0,435 |
|
0.36 |
6.8 |
0.26 |
6.5 |
0.46 |
230 |
34 |
11.5 |
0,04 |
0,21 |
1,4706 |
5,41 |
0,453 |
|
0.44 |
6.4 |
0.31 |
6.5 |
0.57 |
230 |
34 |
13 |
0,05 |
0,22 |
1,6624 |
5,76 |
0,489 |
|
0.52 |
6 |
0.35 |
6.5 |
0.66 |
230 |
36 |
14 |
0,06 |
0,22 |
1,6908 |
6,29 |
0,496 |
|
0.6 |
5.6 |
0.4 |
6.5 |
0.75 |
230 |
37.5 |
16 |
0,07 |
0,21 |
1,8551 |
6,75 |
0,498 |
Исследование на индуктивную нагрузку
Результаты измерений и расчетов представлены в таблице 3.
Таблица 3 — Результаты измерений и расчетов
при исследовании на индуктивную нагрузку
Результаты измерений |
Результаты расчета |
||||||||||||
Iн, A |
Uн, B |
U0~, B |
U2, B |
I2, A |
U1, B |
I1, mA |
P1, Вт |
КП0 |
η |
χ |
SТР, ВА |
Кисп т |
|
0.19 |
5.5 |
1.4 |
6.5 |
0.01 |
230 |
26 |
6 |
0,25 |
0,17 |
1,0033 |
3,02 |
0,346 |
|
0.24 |
5 |
0.88 |
6.5 |
0.05 |
230 |
27 |
7 |
0,18 |
0,17 |
1,1272 |
3,27 |
0,367 |
|
0.29 |
4.87 |
0.64 |
6.5 |
0.1 |
230 |
27.5 |
9 |
0,13 |
0,16 |
1,4229 |
3,49 |
0,405 |
|
0.34 |
4.5 |
0.49 |
6.5 |
0.28 |
230 |
28 |
9.5 |
0,11 |
0,16 |
1,4752 |
4,13 |
0,370 |
|
0.39 |
4.3 |
0.41 |
6.5 |
0.3 |
230 |
29 |
10 |
0,10 |
0,17 |
1,4993 |
4,31 |
0,389 |
|
0.44 |
4.1 |
0.33 |
6.5 |
0.39 |
230 |
30 |
11 |
0,08 |
0,16 |
1,5942 |
4,72 |
0,382 |
Внешние характеристики (зависимости UH=f(IH)) для всех трех режимов работы:
Рисунок 4 — Внешние характеристики
для всех трех режимов работы:
Временные диаграммы кривых напряжения и тока для всех трех режимов работы каждой из схем выпрямления:
Временные диаграммы кривых напряжения и тока на активную нагрузку представлены на рисунке 5.
Рисунок 5 — Временные диаграммы кривых
напряжения и тока на активную нагрузку
Временные диаграммы кривой тока на емкостную нагрузку в рисунке 6.
Рисунок 6 — Временные диаграммы кривой
тока на емкостную нагрузку

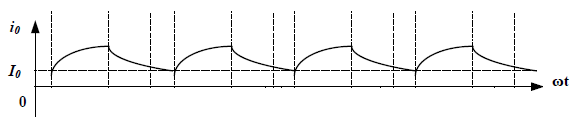

Временные диаграммы кривой тока на емкостную индуктивную в рисунке 7.
Рисунок 7 — Временные диаграммы кривой
тока на индуктивную нагрузку
Вывод:
Из рисунка 4 видно, что при емкостной нагрузке рассеиваемая мощность на нагрузке максимальна.
