Лаба 17 ЭУиСТ

Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени

федеральное государственное бюджетное образовательное учреждение

высшего образования

Московский технический университет связи и информатики

Кафедра экологии, безопасности жизнедеятельности и электропитания

Лабораторная работа №17

Исследование регулируемого преобразователя напряжения постоянного тока

Выполнил:

Проверил:

 Ассистент Крюков А.Г.

____________________

1. Цель работы

Изучить принципы построения и работы импульсных преобразователей напряжения постоянного тока (ППН) с независимым возбуждением.

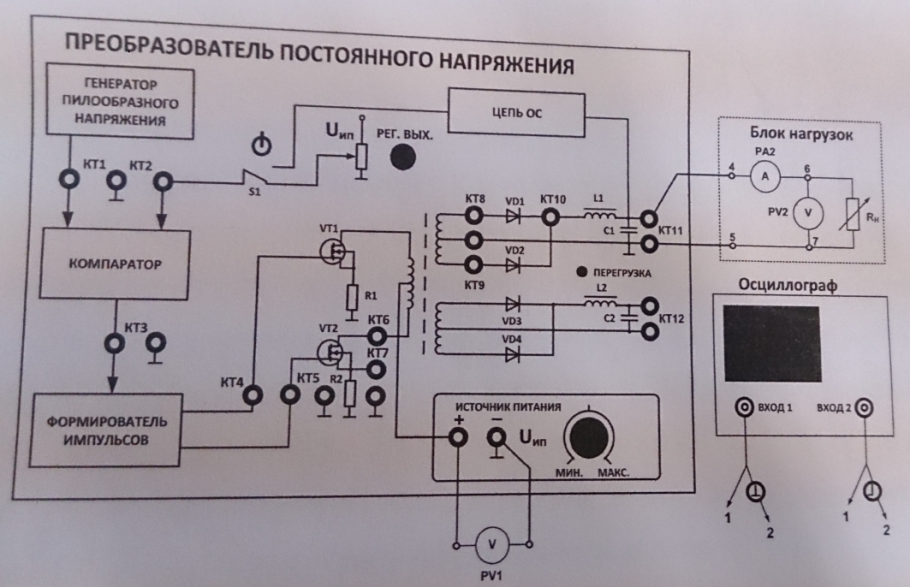

2. Схема установки

Рисунок 1. Схема компенсационного стабилизатора на дискретных элементах.

Рисунок 2. Схема интегрального стабилизатора.

3. Расчетные формулы

4. Результаты измерений

Таблица 1: с ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uип, В	PV1	10	11	12	13	14	15
Uвых, В	PV2	3,5	3,8	4,1	4,3	4,3	4,3

Рассчитаем относительную длительность импульса напряжения :

Рассчитаем значение коэффициента стабилизации :

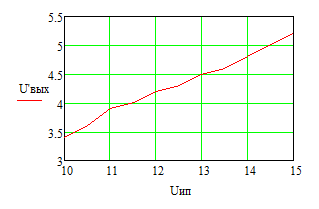

Построим график зависимости

Таблица 2: без ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uип, В	PV1	10	11	12	13	14	15
U'вых, В	PV2	3,8	4,3	3,9	4,2	4,2	4,3

Рассчитаем коэффициент усиления цепи обратной связи:

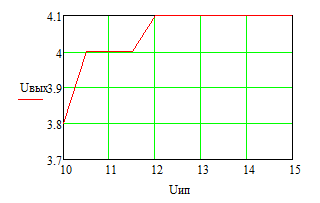

Построим график зависимости

Таблица 3: без ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uвых, В	PV2	0,7	1,4	2,3	3,1	3,9	4,4
	осциллограф	1/12	1/6	1/4	1/3	0.42	1/2

Рассчитаем значение коэффициента трансформации трансформатора :

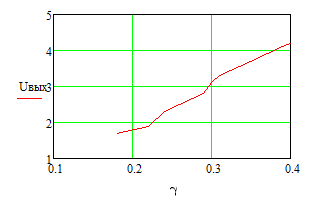

Построим график зависимости

Таблица 4: с ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uвых, В	PV2	4.5	4.5	4.5	4.4	4.4	4.2	4.1
Iн, мА	PA2	0	11	23	38	65	154	284

Рассчитаем внутреннее сопротивление преобразователя , Ом:

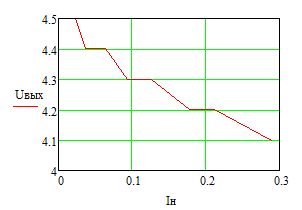

Построим график зависимости

Таблица 5: без ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uвых, В	PV2	6,3	6,2	5,7	5,3	4,6	4,2	3,8
Iн, мА	PA2	0	5	28	43	70	155	266

Рассчитаем внутреннее сопротивление преобразователя ₀, Ом:

Построим график зависимости

5. Выводы

В результате проведенных исследований были исследованы импульсные преобразователи напряжения. Анализируя полученные данные, видно, что при включении цепи с обратной связью внутреннее сопротивление уменьшается, а коэффициент усиления увеличивается.

Москва ****
