Лаба 11 ЭУиСТ

Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени

федеральное государственное бюджетное образовательное учреждение

высшего образования

Московский технический университет связи и информатики

Кафедра экологии, безопасности жизнедеятельности и электропитания

Лабораторная работа №11

Исследование однофазного трансформатора

Выполнил:

Проверил:

 Ассистент Крюков А.Г.

____________________

Москва ****

1. Цель работы

Ознакомиться с устройством, принципом действия и основными параметрами однофазных трансформаторов, а также с методами определения эксплуатационных характеристик трансформатора по данным опытов холостого хода и короткого замыкания.

2. Схема установки

Рисунок 1. Схема трансформатора в режиме холостого хода.

Рисунок 2. Эквивалентная схема трансформатора в режиме холостого хода.

Рисунок 3. Схема трансформатора в режиме короткого замыкания.

.

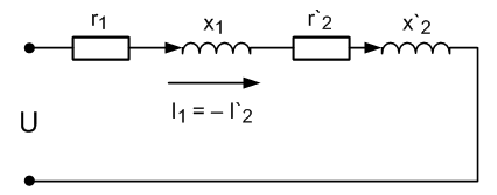

Рисунок 4. Эквивалентная схема трансформатора в режиме короткого замыкания.

Рисунок 5. Схема трансформатора под номинальной нагрузкой.

3. Расчетные формулы

4. Результаты измерений

4.1 Опыт холостого хода

	Данные опыта				Расчетные данные				Примечания
№							К
1	170	34	70	3	2.42	0.25	5	5.1	110.9 Ом
2	180	36	100	3.7	1.8	0.21	5	7.3	838,3
3	190	39	140	4.3	1.35	0.16	5	10.2
4	200	41	180	5	1.11	0.14	5	13.2
5	210	42	210	5.5	1	0.12	5	15.4
6	220	44	260	6.5	0.84	0.11	5	19.1

Построим графики зависимостей :

4.2 Опыт короткого замыкания

	Данные опыта			Расчетные данные				Примечания
№						Ом			0.15 вт/дел
1	0.5	0	0		0	0	0		22
2	0.8	1.5	0.9		0.68	1.1	0.75		4.17 Ом
3	1.1	4.5	2.5		2.04	3.3	0.5		7.21
4	1.4	7.4	5		3.36	5.4	0.48		uA = 2.62
5	1.7	10.8	7		4.9	7.9	0.38		uX = 4.52

Построим графики зависимостей :

4.3 Опыт номинальной нагрузки

	Данные опыта			Расчетные данные
№
1	42	1.2	5.8	0.85	2.22	41.06
2	43.2	1	5	0.73	1.91	42.37
3	43.6	0.8	3.8	0.55	1.44	42.97
4	44	0.6	2.6	0.38	0.99	43.5

Построим график зависимости

.

4.4 Определение КПД трансформатора

№	Исходные и расчетные данные
1	0,25	75	6.5	7	1	8,109	0.51	0.904
2	0,5	150					2.03	0.94
3	0,75	225					4.56	0.949
4	1,0	300					8.11	0.951
5	1,25	375					12.67	0.949

Построим графики зависимостей

5. Выводы

В результате выполнения лабораторной работы было проведено исследование однофазного трансформатора, проведены соответствующие необходимые измерения и расчеты, построены заданные графики. В итоге полученные значения находятся в допустимых пределах.
