1) Инвертор - устройство...
преобразующее напряжение постоянного тока в напряжение переменного тока;
2)Конвертер - устройство построенное на...
инверторе, трансформаторе и выпрямителе
3)Однотактный преобразователь - устройство...
вкотором подключение элементов и нагрузки к источнику питания осуществляется один раз за период;
4)Двухтактный преобразователь - устройство...
вкотором подключение элементов и нагрузки к источнику питания осуществляется два раза за период;
5)Регулируемый преобразователь построенный на базе инвертора со средней точкой трансформатора
а)
6) Регулируемый преобразователь построенный на базе мостового инвертора
б)
7) Регулируемый преобразователь построенный на базе полумостового инвертора
в)
8) Логическая цепочка последовательности включения элементов схемы
1.VT1, VD1; 2. VD1, VD2; 3. VT2, VD2; 4. VD1, VD2;
9)Регулировочная характеристика
Uн=f(γ).

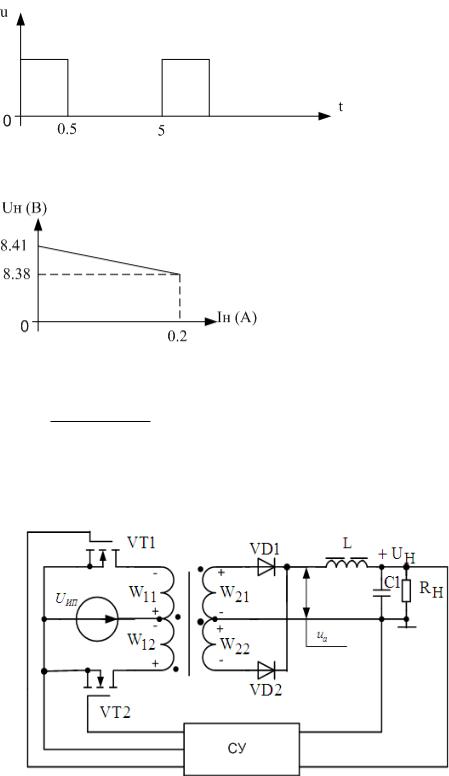

10)Нагрузочная характеристика
Uвых=f(Uвх)
11)В изучаемом преобразователе схема управления типа ШИМ;
12)Регулировочная характеристика для данного устройства
UH= 2* γ* U ИП*n21;
13)Коэффициент трансформации для изучаемого устройства n12=...
14)Выходное напряжения данного устройства Uвых
15) Выходное напряжения данного устройства Uвых
16) Выходное напряжения данного устройства Uвых
17) Данная схема - это...
однотактный преобразователь с прямым подключением диода;
18) Данная схема - это...
однотактный преобразователь с обратным подключением диода;
19) Рассчитайте - относительную длительность импульса, подаваемого на затвор транзистора.
0.1
20) Рассчитать внутреннее сопротивление
0,15
21) Коэффициент стабилизации
U |
ВХ |
/U |
|
|
|
|
|
U |
ВЫХ |
/U |
|
|
|
||
ВХНОМ |
, |
|
|
ВЫХНОМ |
|
22) На одном из этапов работы двухтактного преобразователя, построенного на базе инвертора со средней точкой, напряжение приложенное к дросселю равно
UИП;
23) На одном из этапов работы двухтактного преобразователя, построенного на базе инвертора со средней точкой, напряжение приложенное к дросселю равно
UИП n21 - UH;
24) На одном из этапов работы двухтактного преобразователя, построенного на базе инвертора со средней точкой, трансформатор оказывается
в режиме короткого замыкания, VD1 и VD2 открыты - через них течет 1/2 тока дросселя;
25) В данной схеме при открытом транзисторе VT1 напряжение сток-исток закрытого транзистора VT2 будет равно
2Uип;
