Билет номер 1. Общие требования к оформлению чертежей.

Существует пять основных требований:

- Формат листа.

- Соблюдение масштаба.

- Линии.

- Нанесение размеров.

- Шрифты.

На листе обязательно наличие штампа и рамки.

Формат листа: используются форматы от А4 до А0. А4: 210:297мм

А3: 207:420мм

А2: 420:594мм

А1: 594:841мм

А0: 841:1189мм

Масштаб: отношение размеров в чертеже и реальных размеров объекта.

1. Масштаб 1:1: Изображение в натуральную величину

2. Масштаб уменьшения: Изображение меньше, чем объект: 1:2, 1:2,5, 1:50 и т.д.

3. Масштаб увеличения: Изображение больше, чем объект: 2:1, 2,5:1, 50:1

4. Особые масштабы уменьшения: рассчитываются по особым формулам, используются для чертежей мостов и других больших объектов

5. Особые масштабы увеличения: рассчитываются по особым формулам, используются для чертежей микроскопических предметов.

Линии:

Размеры:

Существуют линейные и угловые размеры.

Линейные размеры: длина, ширина, высота, диаметр, толщина и радиус.

Угловые размеры: Величина угла в градусах, минутах, секундах.

Шрифты: наносятся по ГОСТу для строительных чертежей.

Билет номер 2. Понятие разреза и сечения.

Разрез – ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.

Сечение – изображение фигуры, получающееся при мысленном рассечении плоскостью. На сечении показывается только то, что получается в секущей плоскости.

Основные различия разрезов и сечений:

1. Разные правила построения

2. Сечение показывает только то, что находится внутри секущей плоскости. Разрез показывается то, что находится внутри и вне секущей плоскости.

3. Сечение на чертеже обозначается штриховкой.

Билет 3. Пересечение четырехгранной пирамиды фронтально-проецирующей плоскостью. Алгоритм нахождения линии пересечения.

Фронтальная проекция сечения совпадает с фронтальным следом Pv секущей плоскости. Проводя линии связи до горизонтальной проекции, соответствует ребрам многогранника, получаем горизонтальную проекцию сечения.

Билет 4. Местный вид и его назначение.

Местный вид – изображение отдельного, ограниченного места поверхности предмета.

Назначение местного вида: его применяют в том случае, когда требуется показать размер и форму отдельных элементов детали.

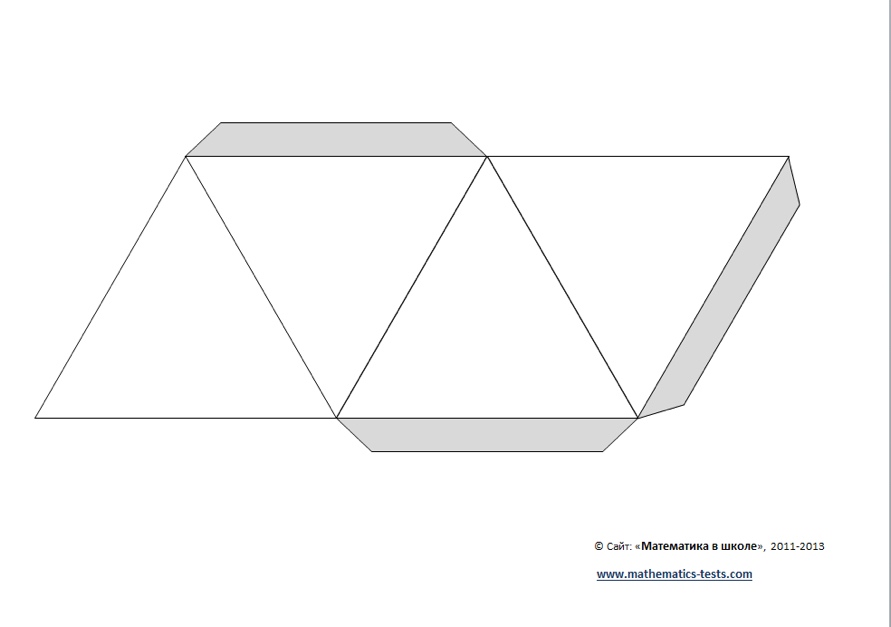

Билет 5: Развертка поверхности многогранника на примере тетраэдра. Разверткой поверхности тетраэдра называется плоская фигура, состоящая из 4-х равносторонних треугольников.

У поверхности тетраэдра 4 грани, 6 рёбер и 4 вершины. Так как из 4-х равносторонних треугольников можно составить плоские фигуры различной формы, то и видов развёрток тетраэдра может быть несколько. Для их построения необходимо знать размер одного ребра поверхности.

Билет 6: Типы линий. Толщины линий.

Билет 7. Правила изображения резьбы на чертеже (на стержне, в отверстии)

Правила условного изображения резьбы установлены ГОСТом 2.311-08. Согласно этому стандарту резьба на стержне изображается сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями по внутреннему диаметр, в отверстиях – сплошными основными линиями по внутреннему диаметру и сплошными тонкими линиями по наружному диаметру.

Билет 8. Шрифты, масштаб, форматы бумаги

Чертёжные шрифты ГОСТ 2.3304 – 81 применяется для выполнения пояснительных надписей на чертежах.

ГОСТ устанавливается следующие типы шрифтов:

- тип А без наклона и с наклоном около 75° (d = h 1/14)

- Тип B без наклона и с наклоном около 75 градусов (d=h 1/10) d- толщина линий шрифта

Масштабы изображение на чертежа должны назначаться из следующих рядов:

- Натуральная величина: 1:1

- Масштабы уменьшения: 1:2; 1:2,5; 1,4; 1:25; 1:75

- Масштабы увеличения: 2:1; 2.5:1; 5:1; 40:1 - Особые масштабы уменьшения: рассчитываются по особым формулам, используются для чертежей мостов и других больших объектов

- Особые масштабы увеличения: рассчитываются по особым формулам, используются для чертежей микроскопических предметов.

Билет 9: Пересечение многогранников. Алгоритм построения линии пересечения многогранников.

Многогранник - геометрическая фигура, ограниченная со всех сторон плоскостями(гранями)

Алгоритм

1. Одну из плоскостей выбираем в качестве основной плоскости, и во второй плоскости возьмем две прямые ей принадлежат.

2. Строим точки пересечения обеих прямых с основной плоскостью

3. Строим линии пересечения плоскостей, соединяя точки пересечения

4. Определяем видимость заданных плоскостей на плоскости проекции

Билет 10: Общие требования к оформлению чертежей.

Существует пять основных требований:

- Формат листа.

- Соблюдение масштаба.

- Линии.

- Нанесение размеров.

- Шрифты.

На листе обязательно наличие штампа и рамки.

Формат листа: используются форматы от А4 до А0. А4: 210:297мм

А3: 207:420мм

А2: 420:594мм

А1: 594:841мм

А0: 841:1189мм

Масштаб: отношение размеров в чертеже и реальных размеров объекта.

1. Масштаб 1:1: Изображение в натуральную величину

2. Масштаб уменьшения: Изображение меньше, чем объект: 1:2, 1:2,5, 1:50 и т.д.

3. Масштаб увеличения: Изображение больше, чем объект: 2:1, 2,5:1, 50:1

4. Особые масштабы уменьшения: рассчитываются по особым формулам, используются для чертежей мостов и других больших объектов

5. Особые масштабы увеличения: рассчитываются по особым формулам, используются для чертежей микроскопических предметов.

Линии:

Размеры:

Существуют линейные и угловые размеры.

Линейные размеры: длина, ширина, высота, диаметр, толщина и радиус.

Угловые размеры: Величина угла в градусах, минутах, секундах.

Шрифты: наносятся по ГОСТу для строительных чертежей.

Билет 11: Теорема Монжа при построении линии пересечения двух фигур вращения.

Если две поверхности второго порядка описаны около третьей поверхности или вписаны в нее, то линия их пересечения распадается на две плоские кривые второго порядка, плоскости которых проходят через прямую, соединяющую пересечение линий касания пересекающихся поверхностей с общей вписанной поверхностью.

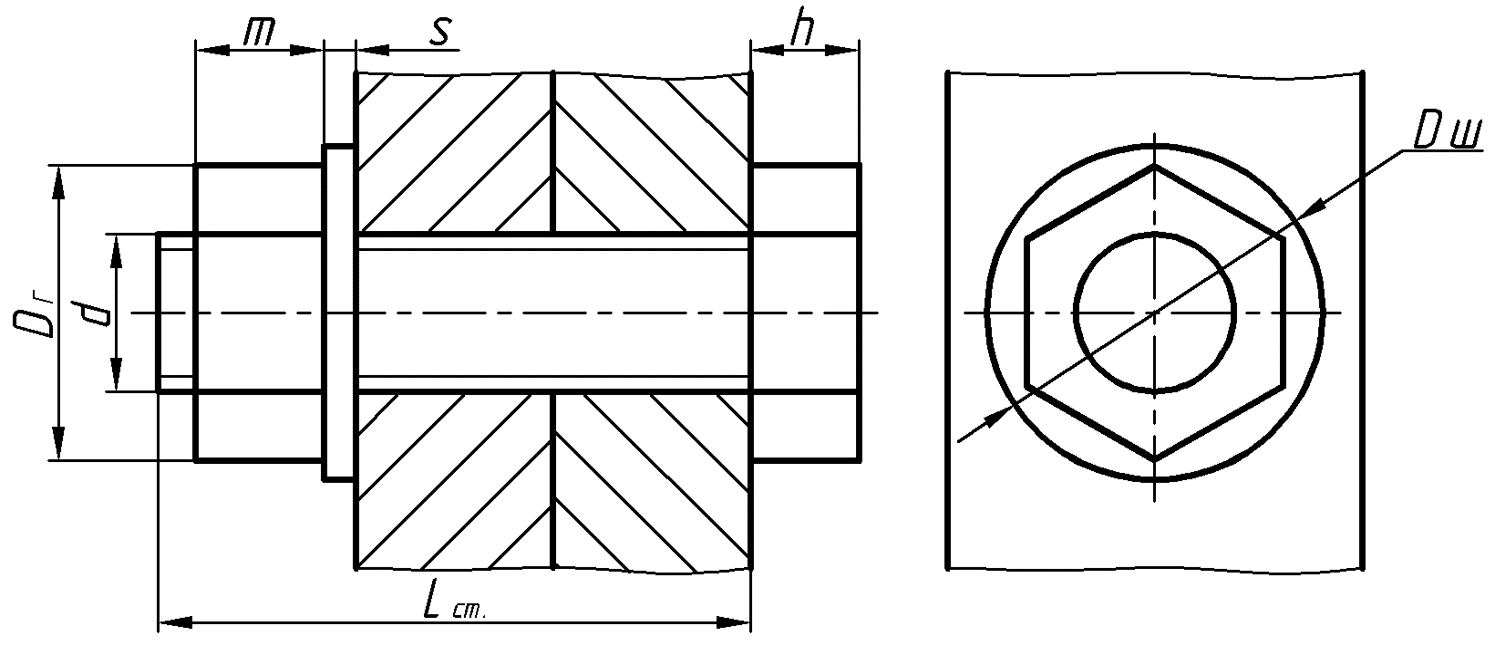

Билет 12: Болтовое соединение Болт – стандартное резьбовое изделие, представляющее собой стержень, имеющий на одном конце резьбу под гайку, на другом – головку различной формы, чаще шестигранной с конической фаской. Конструкцию и размеры болтов с шестигранной головкой нормальной точности определяет ГОСТ 7798 -70 (Рис.8).

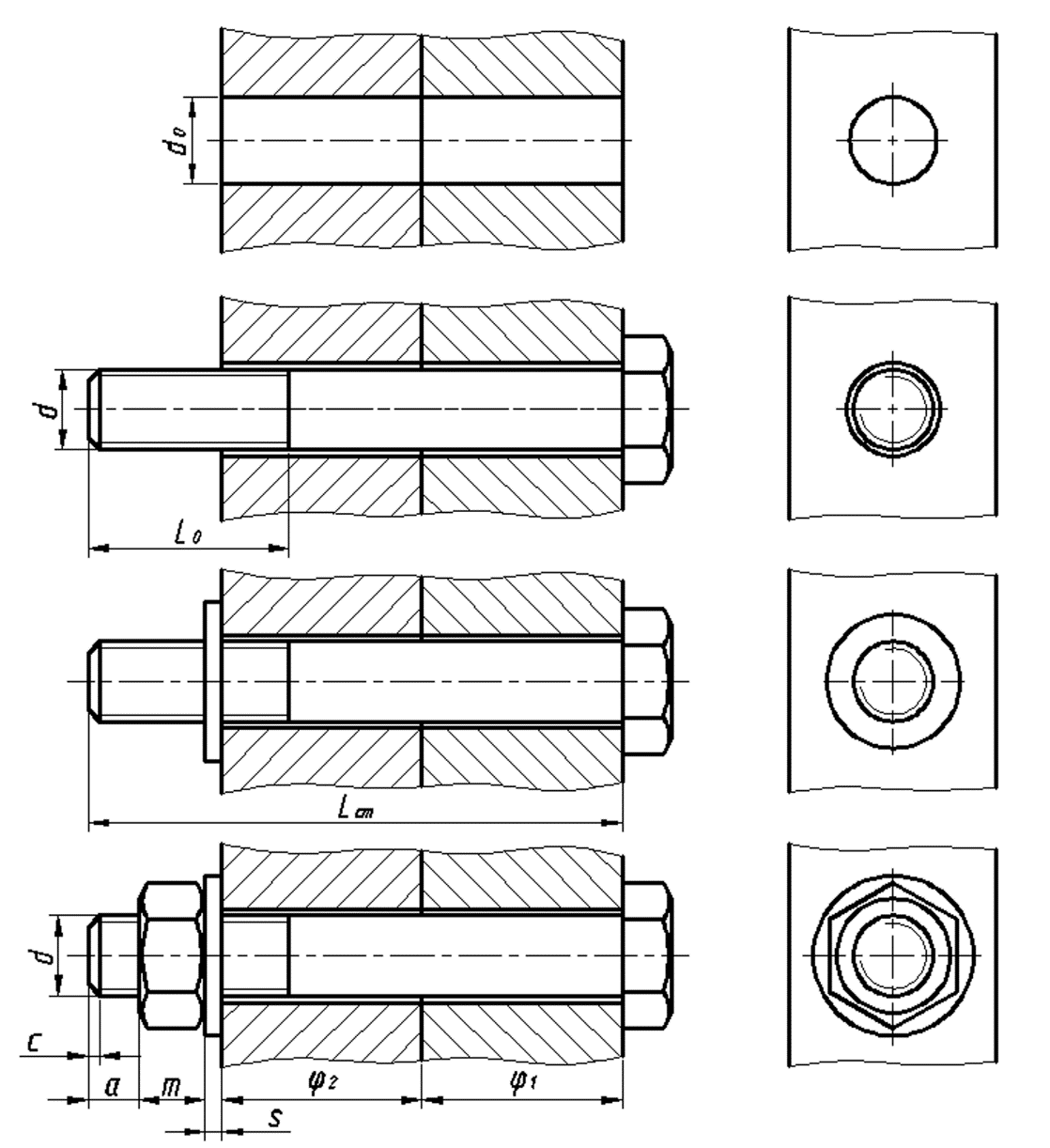

Для выполнения болтового соединения, в соединяемых деталях сверлят сквозное отверстие диметром d₀=d+ 1мм (рис. 9 и 10). Сквозь отверстия пропускают болт и стягивают детали гайкой, навернутой на резьбовой конец стержня болта. Для равномерной передачи усилия на деталь под гайку подкладывают шайбу.

Длину болта L определяют по формуле:

L= Ф1 + Ф2 +m+S+a+c;

где: Ф1 и Ф2 – толщина соединяемых деталей (см. табл. индивидуальных заданий);

m- высота гайки (прил. 5);

S– толщина шайбы (прил. 7);

а – запас резьбы (два шага резьбы);

с – фаска резьбы (шаг резьбы).

Величину а + с можно принимать равной 0,3d,

а + с = 0,3d.

Расчетную длину болта округляют по ГОСТ 7798 – 70 и принимают ближайшее стандартное значение длины Lст в зависимости от диаметра болта (прил.1).

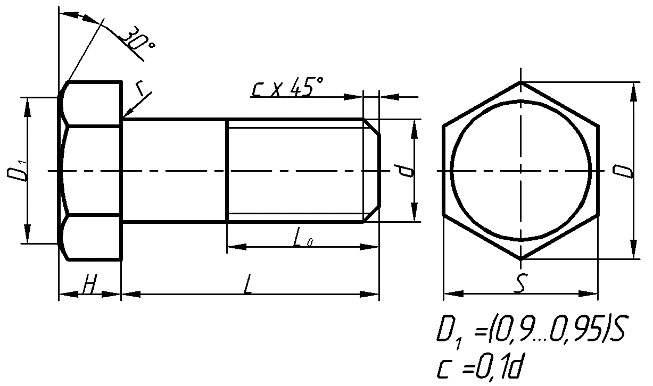

На сборочных чертежах и чертежах общих видов применяют упрощенные изображения резьбовых соединений. ГОСТ 2.315-68 устанавливает правила упрощенного изображения крепежных деталей и соединений крепежными деталями.

Упрощенные изображения вычерчивают по относительным размерам, в зависимости от номинального диаметра резьбы d(рис. 11).

На упрощенных изображениях резьба показывается по всей длине стержня; фаски, скругления не изображаются; зазоры между стержнем крепежной детали и отверстием, в соединяемых деталях, не изображаются. На видах, полученных проецированием на плоскость, перпендикулярную оси резьбы, резьба на стержне изображается только окружностью, соответствующей наружному диаметру резьбы.

При вычерчивании конструктивного изображения особое внимание следует обратить на вычерчивание шестигранной головки болта и гайки с конической фаской (рис. 12).

Билет 13. Понятие разреза и сечения

Разрез – ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.

Сечение – изображение фигуры, получающееся при мысленном рассечении плоскостью. На сечении показывается только то, что получается в секущей плоскости.

Основные различия разрезов и сечений:

1. Разные правила построения

2. Сечение показывает только то, что находится внутри секущей плоскости. Разрез показывается то, что находится внутри и вне секущей плоскости.

3. Сечение на чертеже обозначается штриховкой.

Билет 14: Основные правила нанесения размеров на чертежах (выносная, размерная линия, расположение размерных чисел, стрелки, знаки диаметра и радиуса).

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1-5 мм.

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной. Размерные линии ограничивают стрелки. В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны. Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии. Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией.

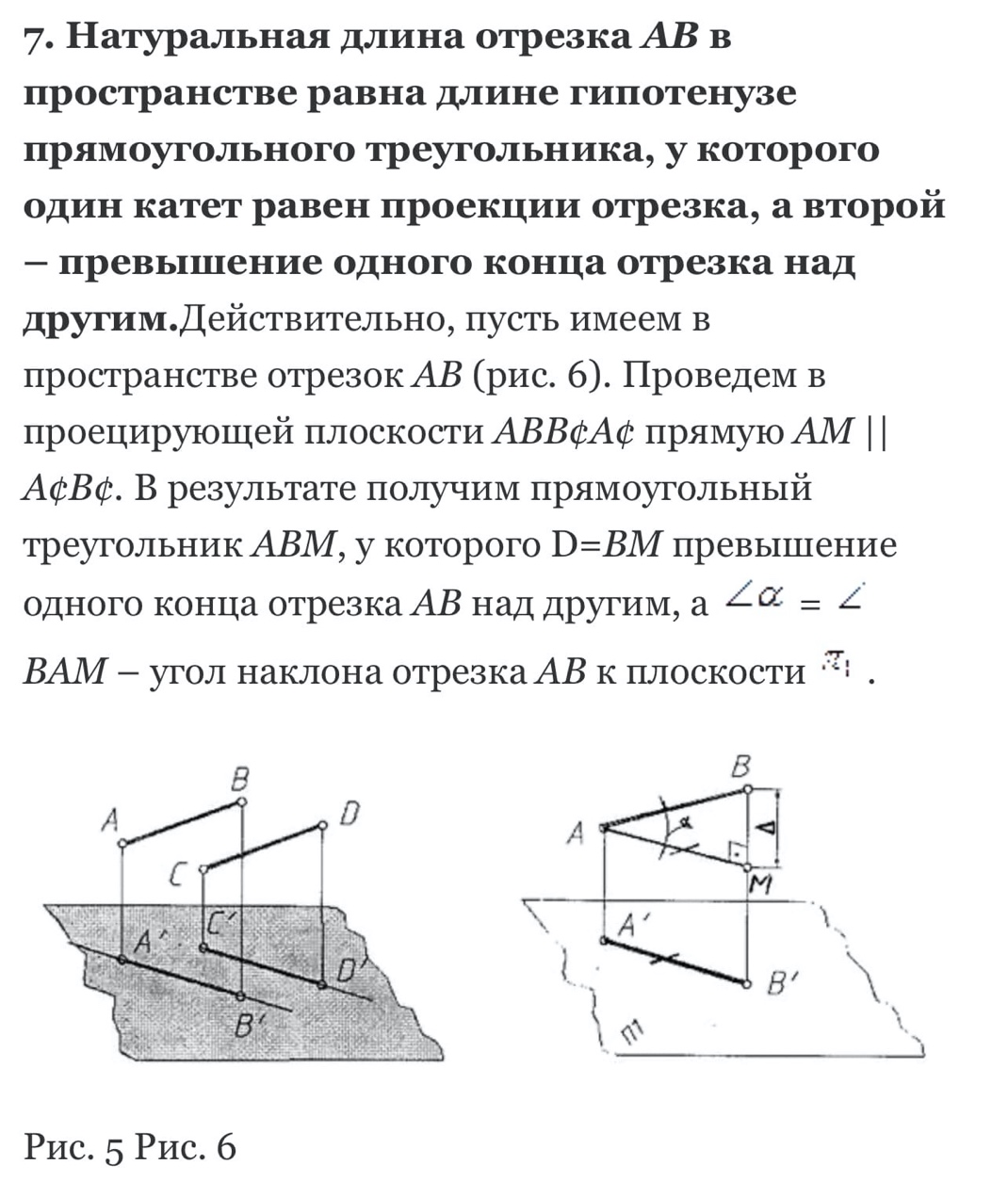

Билет 15: Определение натуральной величины отрезка методом прямоугольного треугольника.

Сущность данного метода заключается в нахождении гипотенузы прямоугольного треугольника, у которого один катет равен горизонтальной (или фронтальной) проекции отрезка, а величина другого катета представляет собой разность удаления концов отрезка от горизонтальной (или, соответственно, фронтальной) плоскости проекции.

Для того чтобы найти натуральную величину отрезка AB (рисунок выше), строим прямоугольный треугольник A0A'B'. Его первый катет A'B' – это горизонтальная проекция AB. Второй катет A'A0 равен величине ZA – ZB, то есть разности удаления точек A и B от горизонтальной плоскости П1.

Откладываем A'A0 = ZA – ZB перпендикулярно A'B'. Затем проводим гипотенузу A0B' треугольника A0A'B'. На рисунке она обозначена красным цветом. Её величина соответствует настоящей длине AB. Билет 16: Шрифты, масштабы, форматы бумаги.

Чертёжные шрифты ГОСТ 2.3304 – 81 применяется для выполнения пояснительных надписей на чертежах.

ГОСТ устанавливается следующие типы шрифтов:

- тип А без наклона и с наклоном около 75° (d = h 1/14)

- Тип B без наклона и с наклоном около 75 градусов (d=h 1/10) d- толщина линий шрифта

Масштабы изображение на чертежа должны назначаться из следующих рядов:

- Натуральная величина: 1:1

- Масштабы уменьшения: 1:2; 1:2,5; 1,4; 1:25; 1:75

- Масштабы увеличения: 2:1; 2.5:1; 5:1; 40:1

Форматы бумаги:

Бумага должна быть обязательно определенных размеров – форматов:

А4 – 210х297; А3 – 420х297; А2 – 594х420; А1 – 841х594; А0 – 1189х841.

Билет 17: Понятие вида. Используемые виды на чертеже.

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева На чертежных графических документах наименования видов не наносятся, кроме тех случаев, когда с главным изображением детали они находятся в прямой и непосредственной проекционной связи.

Самую полную информацию об изображенном на чертеже предмете должен предоставлять главный вид. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

Дополнительным видом называют изображение, полученное проецированием предмета или его части на плоскость, не параллельную основным плоскостям проекций

Местным видом называют изображение отдельного, ограниченного места поверхности предмета

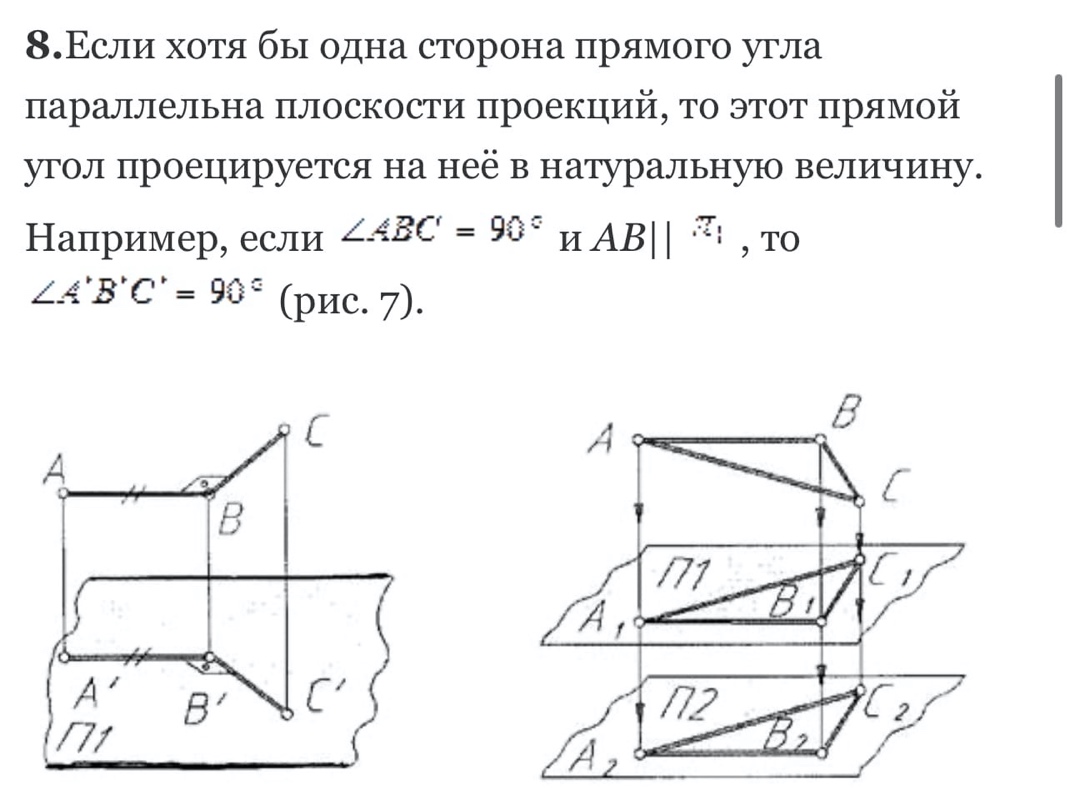

Билет 18: Виды проецирования. Свойства ортогонального проецирования.

Виды проецирования: центральное, параллельное (прямоугольное, косоугольное)

Билет 19. Общие требования к оформлению чертежей.

Существует пять основных требований:

- Формат листа.

- Соблюдение масштаба.

- Линии.

- Нанесение размеров.

- Шрифты.

На листе обязательно наличие штампа и рамки.

Формат листа: используются форматы от А4 до А0. А4: 210:297мм

А3: 207:420мм

А2: 420:594мм

А1: 594:841мм

А0: 841:1189мм

Масштаб: отношение размеров в чертеже и реальных размеров объекта.

1. Масштаб 1:1: Изображение в натуральную величину

2. Масштаб уменьшения: Изображение меньше, чем объект: 1:2, 1:2,5, 1:50 и т.д.

3. Масштаб увеличения: Изображение больше, чем объект: 2:1, 2,5:1, 50:1

4. Особые масштабы уменьшения: рассчитываются по особым формулам, используются для чертежей мостов и других больших объектов

5. Особые масштабы увеличения: рассчитываются по особым формулам, используются для чертежей микроскопических предметов.

Линии:

Размеры:

Существуют линейные и угловые размеры.

Линейные размеры: длина, ширина, высота, диаметр, толщина и радиус.

Угловые размеры: Величина угла в градусах, минутах, секундах.

Шрифты: наносятся по ГОСТу для строительных чертежей.

Билет 20. Основные требования к нанесению размеров

1)Размеров должно быть минимальное количество, но достаточно для изготовки и контроля изделия

2)Линейные размеры приводится в миллиметрах, без обозначения единицы измерения

3)Угловые размеры находится в градусах ,минутах, секундах с обозначением единицы измерения

4)При указании размеров прямолинейных отрезков, линии должны быть параллельны, эти отрезки должны находиться на расстоянии не менее 10 мм от контура и 7 мм друг от друга. Выносные линии перпендикулярны размерным и должны выходить за концы стрелок размеров.

Билет 21. Наименование и расположение видов на чертежах.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева На чертежных графических документах наименования видов не наносятся, кроме тех случаев, когда с главным изображением детали они находятся в прямой и непосредственной проекционной связи.

Самую полную информацию об изображенном на чертеже предмете должен предоставлять главный вид. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

Дополнительным видом называют изображение, полученное проецированием предмета или его части на плоскость, не параллельную основным плоскостям проекций

Местным видом называют изображение отдельного, ограниченного места поверхности предмета

Билет 22. Взаимное расположение плоскости и прямой.

1) Прямая лежит на плоскости (принадлежит плоскости)

Прямая лежит на плоскости, если все точки прямой принадлежат плоскости. Также для выполнения этого условия достаточно, чтобы хотя бы две точки лежали на этой плоскости.

2) Прямая пересекает плоскость

Если хотя бы одна точка прямой пересекает плоскость

3) Прямая параллельна плоскости

Если прямая и плоскость не имеют общих точек (не пересекаются)

Билет 23. Шрифт чертёжный. Основная надпись на чертежах.

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h)

Устанавливаются следующие размеры шрифта: (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

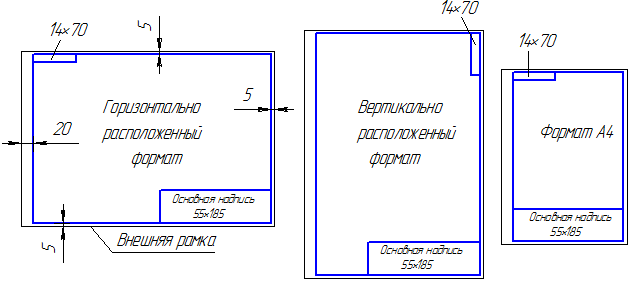

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа

Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68*.

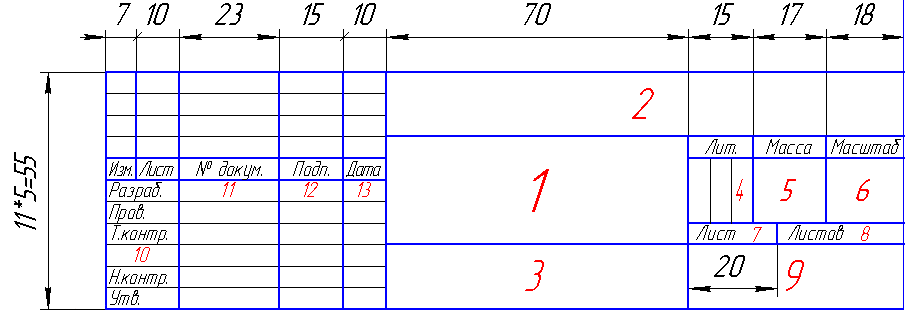

Основная надпись по форме 1 используется в чертежах приборо и машиностроения.

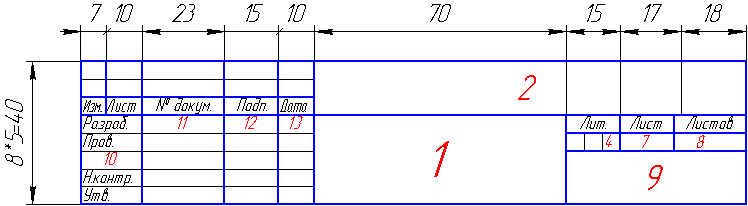

Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы.

В графах основной надписи указывают:

• в графе 1 — наименование изделия;

• в графе 2 — обозначение документа;

• в графе 3 — обозначение материала детали;

• в графе 4 — литеру, присвоенную данному документу;

• в графе 5 — массу изделия;

• в графе 6 — масштаб;

• в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

• в графе 8 — общее количество листов документа (графу заполняют только на первом листе);

• в графе 9 — наименование предприятия, выпускающего документ;

• в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;

• в графе 11- фамилии лиц, подписавших документ;

• в графе 12 — подписи лиц, фамилии которых указаны в графе 11;

• в графе 13 — дата;

• графы 14-18 заполняются на производственных чертежах.

Билет 24. Основные правила нанесения размеров на чертежах.

ОСНОВНЫЕ ПОЛОЖЕНИЯ СТАНДАРТА

Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Размеры всегда указывают истинные независимо от того, в каком масштабе и с какой точностью выполнено изображение. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам.

Размеров должно быть минимальное количество, но достаточное для изготовления и контроля изделия. Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают в отсутствии автора.

Согласно ГОСТ 2.307-2011 — «Нанесение размеров и предельных отклонений» линейные размеры на чертеже приводят в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения. Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо.

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20°. Размеры и форма стрелок должна быть одинаковыми на всем чертеже.
