.docxЛабораторная работа №4
ЦЕЛЬ РАБОТЫ Расчет, экспериментальное исследование трансформаторных дифференциальных систем и измерение их параметров.
Защита у Лаврентьевой
или экономия вашего времени
Предисловие: его нет.
От простого к сложному:
Что такое развязывающее устройство?

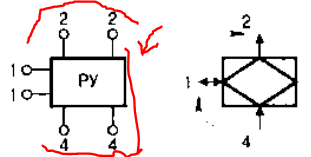

Развязывающее устройство – это устройство для развязывания сигнала по направлениям. РУ представляет собой шестиполюсник (2x3)
Что такое диф. система?
(Если скажешь, что это просто переход от двухпроводного окончания к четырехпроводному и только, то тебе капзда). Диф. система – это развязывающее устройство, которое развязывает сигналы по направлениям. (Дальше мы говорим, что РУ представляет собой шестиполюсник, но наша трансформаторная диф. система это восьмиполюсник, т.к. у нас подключен балансный контур, а он двух полюсник, т.е. у нас получилось 6+2=8).
Что из себя представляет балансный контур?
Это двухполюсник
По каким направлениям развязывает диф. система в нашей л.р.?
(Лабу я сдал, смотрите на своё выполнение и поймёте). Как видно из первой таблицы, в направлении передачи 1-2 сигнал не идёт, видно по бесконечности в А расчетной. По второй таблице видно, что сигнал не идёт по направлению 4-3 при Z2 = 600 Ом.
Почему в равноплечевом трансформаторе затухание до 600 Ом в R2 возрастает, в точке 600 Ом в R2 уходит в бесконечность и потом после 600 Ом в R2 уменьшается?
(На листке я объясняю в равноплечевой ДФ, если у нас неравноплечевая, то я не помню. Как бы похоже, но у нас разное количество витков и мы должны это как-то компенсировать. Если что, задайте вопрос на прямую. Не тянете до конца пары, задаст на дом, а это не есть хорошо)
И её очень сильно будет волновать ампер-витки(это когда 600 Ом, когда магнитные потоки компенсируется). Если он задаст вопрос “ Чему равен суммарный магнитный поток ? ”, то нужно будет рассказать про пропорциональность этих ампер-витки
(Та)
Если диф. система обеспечивает переход между двухпроводным и четерыхпроводными

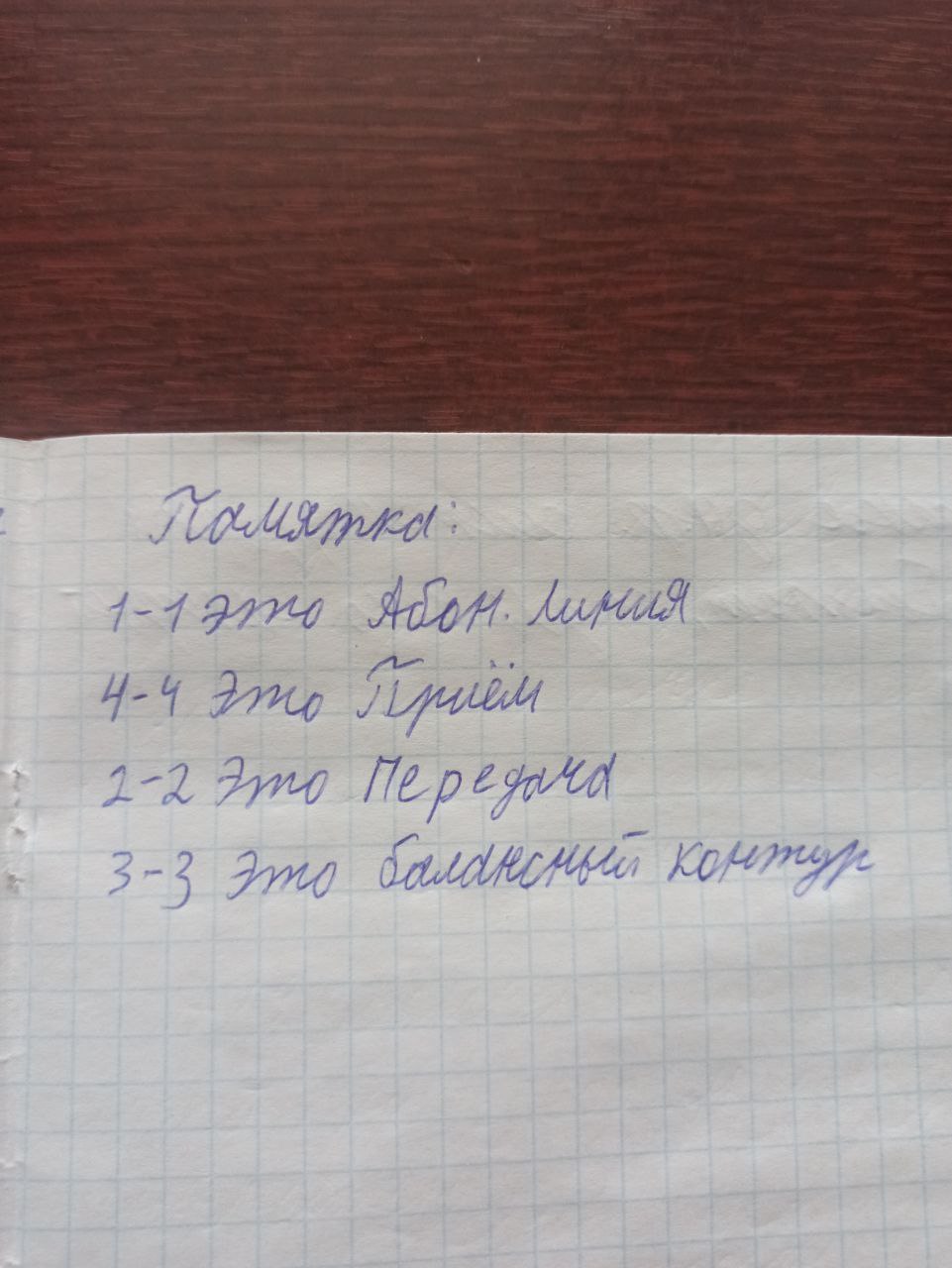

2-х проводное окончание втыкается в 1-1 Теперь остался 4-х проводное: 2 окончания из 4 мы втыкаем в 3-3, остальные 2 в 4-4
Почему у нас нет соединения в этом месте? (имеется ввиду где у нас витки)
Потому что развязывающее устройство предполагает собой передачу сигнала без физического соединений
Как отличить равноплечий трансформатор от неравноплечего?
Мы не говорим про одинаковое и разное количество витков, нас развернут. Говорим про коэффициент трансформации. Формулу смотрим в методе. (некоторые просто сидели до конца пары, а нужно было сказать это, хотя это одно и тоже)
