МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра «Информатика»

Лабораторная работа №5

«Структурные схемы микропроцессорных устройств, таблица соответствия: понятие, её построение по имеющейся схеме устройства»

Выполнил: студент гр. БСТ2104

Вариант №17

Проверил: проф. Семин В.Г.

Москва, 2022 г.

Задание 1: получить таблицу соответствия/истинности по заданной структурной схеме микропроцессорного устройства

Решение:

1) Анализ состава и структуры входных, выходных и промежуточных сигналов

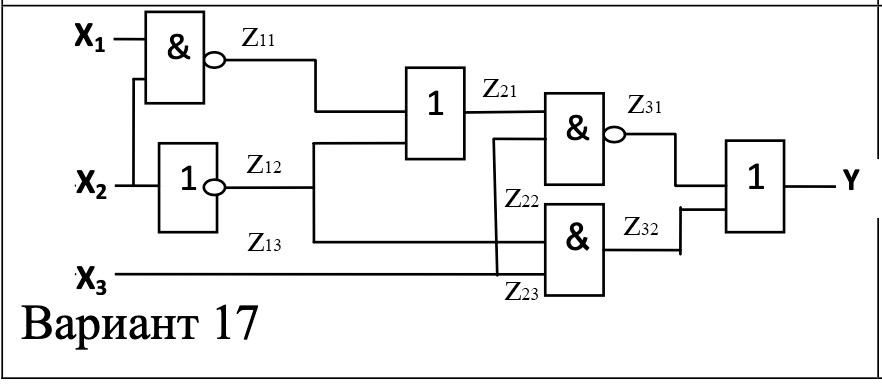

Рис. 1 – схема с промежуточными сигналами

Схема на Рис.1 содержит логический элемент «И» ( ), логические элемент «НЕ» ( ). Выходные сигналы Z11 и Z12 поступают на вход логического элемента «ИЛИ» ( ). Выходной сигнал Z21 и входной сигнал Z13 поступают на вход логического элемента «И» ( ), результатом которого является выходной сигнал Z31.

Сигналы Z22 и Z23 поступают на вход логического элемента «И» ( ); результатом работы которых является выходной сигнал Z32.

Сигнал Z31 и сигнал Z32 поступают на вход логического элемента «ИЛИ» (( ) )); результатом работы (функционирования) которых является выходной сигнал y.

2) Построение логической зависимости y = f (x1, x2, x3)

Итоговая функция принимает вид:

y = (( ) ))

3) Пустая полная таблица истинности

№ комбинаций входных сигналов

Входы

Промежуточные сигналы по сечениям zij

Выходы

X1

X2

X3

Сечение 1

Сечение 2

Сечение 3

Z12

Z13

Z11

Z12

Z13

Z21

Z22

Z23

Z31

Z32

y

1

2

3

4

5

6

7

8
