ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

(МТУСИ)

Кафедра «экологии, безопасности жизнедеятельности и электропитания»

Лабораторная работа №18

«Исследование стабилизаторов постоянного напряжения»

Выполнил студент

группы БРМ1902

Обама Х.С

Москва 2022

Цель работы: Изучение принципа действия параметрических и компенсационных стабилизаторов постоянного напряжения и определение их основных параметров.

Схема лабораторного стенда

  1. На рисунке 1 представлена схема лабораторного стенда.

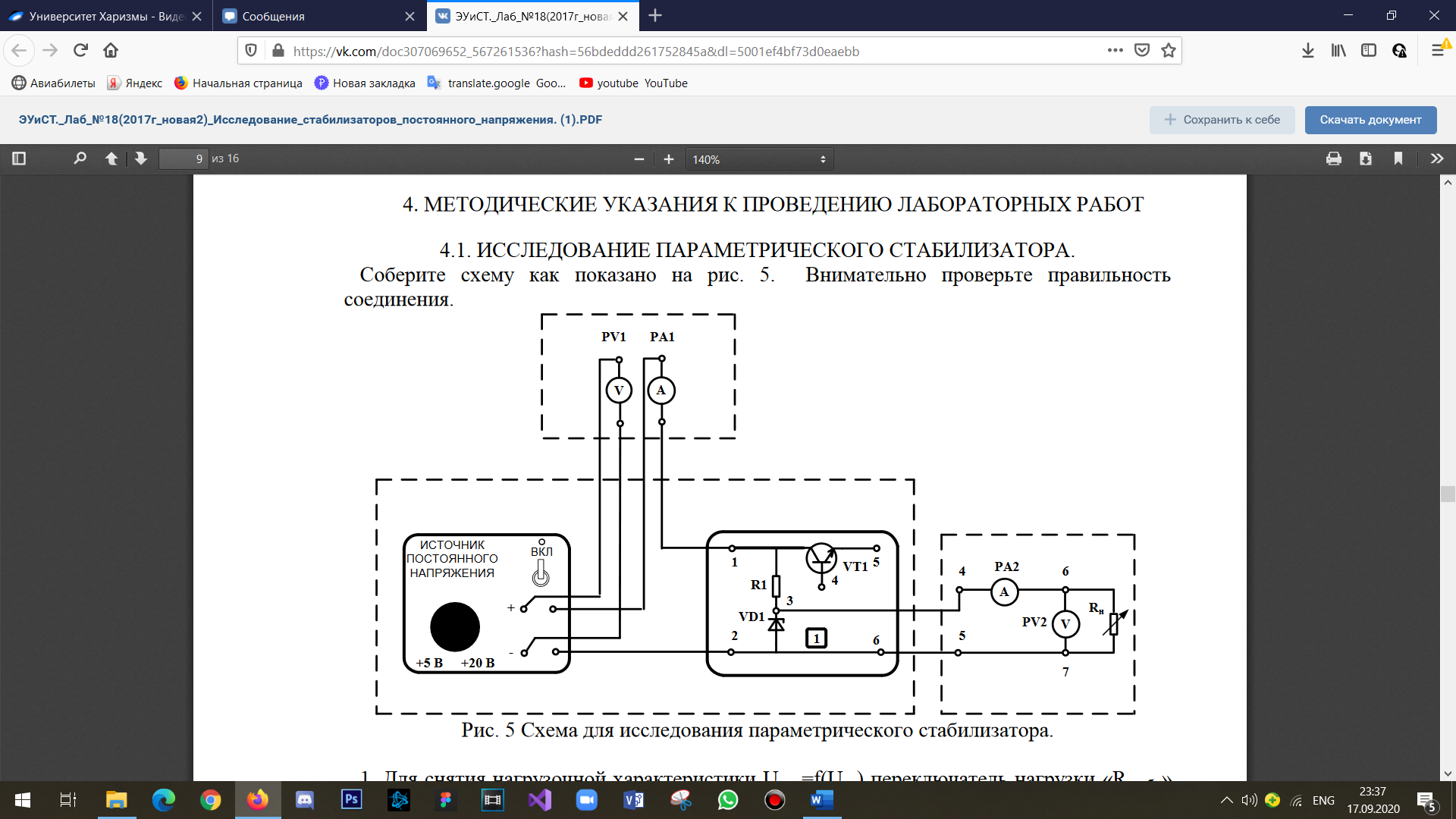

Рисунок 1 – Схема для исследования параметрического стабилизатора

Выполнение работы

Исследование компенсационного стабилизатора на дискретных элементах

Таблица 1 – Снятие нагрузочной характеристики

Uвх, В

 6.1

10

12

14

16

18

Uвых, В

 4.29

6.03

7.97

9.91

11.84

13.76

15.74

Iвх, mА

 33

 47

 63

 79

 95

 111

 127

Iвых, mА

 26

 37

 48

 60

 72

 84

 96

Коэффициент стабилизации Кст:

График зависимости Uвых=f(Uвх).

Таблица 2 – Внешняя характеристика

ХХ

R1

R2

R3

R4

R5

R6

R7

Iн, mА

11

 49

64

 84

112

150

202

Uн, В

 14.12

 14.07

 13.89

 13.85

 13.82

 13.68

 13.63

 13.43

Внутреннее сопротивление стабилизатора ri:

График зависимости Uн=f(Iн).

Исследование интегрального стабилизатора напряжения КР142ЕН8Б.

Таблица 3 – Снятие нагрузочной характеристики

Uвх, В

 6.2

10

12

14

16

18

Uвых, В

 4.88

6.65

8.62

8.89

8.89

8.89

8.89

Iвх, mА

 31

42

54

57

57

57

57

Iвых, mА

 30

 40

 52

54

54

 54

 54

Коэффициент стабилизации Кст:

График зависимости Uвых=f(Uвх).

Таблица 4 – Внешняя характеристика

ХХ

R1

R2

R3

R4

R5

R6

R7

Iн, mА

0

 7

32

41

54

72

97

132

Uн, В

8.95

 8.94

8.92

 8.91

 8.89

 8.87

 8.84

 8.80

Внутреннее сопротивление стабилизатора ri:

А

График зависимости Uн=f(Iн).

Выводы: В ходе данной работы был изучен принцип действия параметрических и компенсационных стабилизаторов постоянного напряжения. Так же были определены их основные параметры.

Данные в таблице 1 не соответствуют стабилизатору из-за неисправности.
