.docxФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
(МТУСИ)
Кафедра «экологии, безопасности жизнедеятельности и электропитания»
Лабораторная работа №17
«Исследование регулируемого преобразователя напряжения постоянного тока»
Выполнил студент
группы БРМ1902
Обама Х.С.
Москва 2022
Цель работы: Изучить принципы построения и работы импульсных преобразователей напряжения постоянного тока (ППН) с независимым возбуждением.
Схема лабораторного стенда

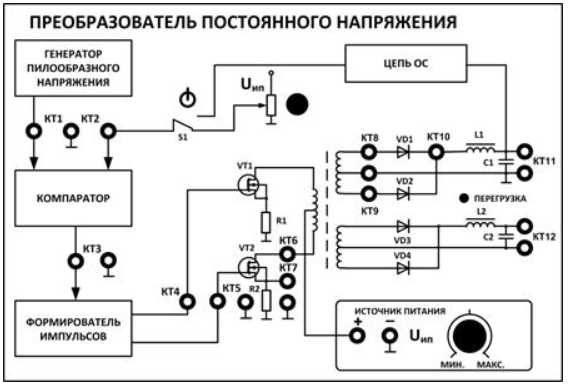

На рисунке 1 представлена схема лабораторного стенда.
Рисунок 1 – Внешний вид сменного блока «преобразователь постоянного напряжения»
Сменный блок содержит:
- регулируемый источник напряжения постоянного тока (источник питания), выходное напряжение которого может меняться в пределах от 7 до 16 В;
- регулируемый двухтактный преобразователь, силовая часть которого содержит два полевых транзистора (VT1, VT2), силовой трансформатор и два выходных двухполупериодных выпрямителя с LC фильтрами нижних частот на выходе каждого из них;
- схема управления, состоящая из:
* генератора пилообразного напряжения;
* широтно- импульсного модулятора (компаратора на рис. 4), на один вход которого подаётся пилообразное напряжение, а на второй вход напряжение постоянного тока;
* формирователя управляющих импульсов, обеспечивающего подачу импульсов напряжения на затворы полевых транзисторов VT1 (Частота следования управляющих импульсов 25…35 кГц).
- схему защиты преобразователя от перегрузки (со звуковой и световой сигнализацией).
Выполнение работы
Таблица 1 – Зависимость UВЫХ от UИП (c обратной связью)
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
|||||
Uип, В |
PV1 |
10 |
11 |
12 |
13 |
14 |
15 |
Uвых, В |
PV2 |
3,8 |
4 |
4,1 |
4,1 |
4,1 |
4,1 |
Коэффициент стабилизации Кст:
Относительная длительность импульса напряжения γНОМ, подаваемого на затвор транзистора VT2 (контрольная точка КТ5) при номинальном значении UИП НОМ=12.0 В:
γНОМ = 33
Таблица 2 – Зависимость UВЫХ от UИП (без обратной связи)
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
|||||
Uип, В |
PV1 |
10 |
11 |
12 |
13 |
14 |
15 |
Uвых, В |
PV2 |
3,4 |
3,8 |
4,1 |
4,3 |
4,6 |
5 |
Определим величину коэффициента усиления цепи обратной связи:
Таблица 3 – Снятие регулировочной характеристики преобразователя
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
|||||
Uвых, В |
PV2 |
0,8 |
1,4 |
2,0 |
3,2 |
3,7 |
4,4 |
γ |
Осциллограф |
0,09 |
0,13 |
0,2 |
0,30 |
0,36 |
0,4 |

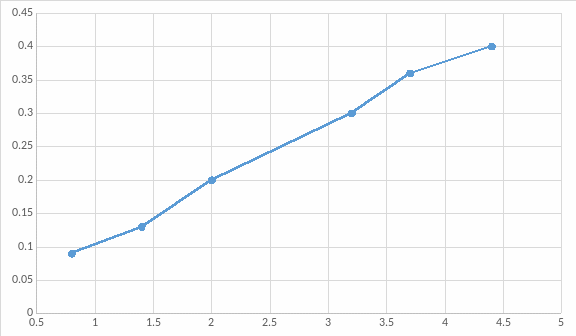

Регулировочная характеристика UВЫХ/ UВЫХ МАКС(γ):
Значение коэффициента трансформации трансформатора n21.
Таблица 4 – Снятие внешней характеристики преобразователя (с ОС)
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
||||
Uвых, В |
PV2 |
4,5 |
4,4 |
4,4 |
4,3 |
4,1 |
Iн, А |
PA2 |
0 |
0,002 |
0,042 |
0,111 |
0,284 |
Внутреннее сопротивление преобразователя ri:
Таблица 5 – Снятие внешней характеристики преобразователя (без ОС)
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
||||||
Uвых, В |
PV2 |
6,4 |
6,3 |
5,9 |
5,6 |
5,1 |
4,5 |
4,1 |
Iн, А |
PA2 |
0 |
0,006 |
0,028 |
0,046 |
0,079 |
0,167 |
0,285 |
Определим величину коэффициента усиления цепи обратной связи:
Вывод: Были изучены основные аспекты построения и функционирования импульсных преобразователей напряжения постоянного тока, а так же проведён ряд измерений и расчётов связанных с изменением напряжения.
