Лабораторная работа №10

«Исследование интегрального стабилизатора напряжения»

Выполнил студент

группы БРМ1902

Обама Х.С

Москва 2022

Цель работы: Практическое ознакомление со схемами включения интегральных стабилизаторов напряжения (ИС) серии К142ЕН 1,2 (А, Б), характеристиками и методами испытаний данных стабилизаторов.

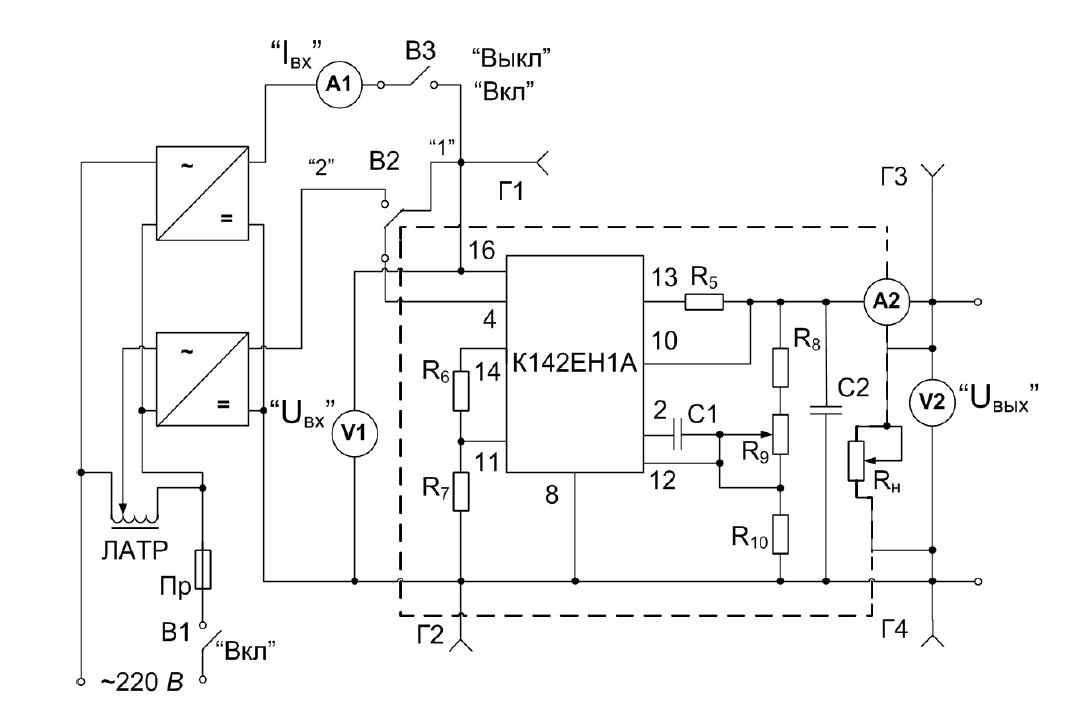

Схема лабораторного стенда

Выполнение работы

1. Определение параметров ИС при изменяющемся входном напряжении и постоянном токе нагрузки

Таблица 1.

№ опыта	полож. выкл. B2	Экспериментальные значения						Расчетные данные
		Uвх, В	U’вых, В	Uвых, В	Ih, мА	Iвх, мА	Pвх, Вт		Pвых, Вт	Pис, Вт	η
			мгнов. измер.	измер. через 1 мин
1	«2»	10	8,07	8,2	28	30	0,3		0,2296	0,0704	0,765
2		12	8,49	8,55	28	32	0,384		0,2394	0,1446	0,623
3		14	8,5	8,6	28	33	0,462		0,2408	0,2212	0,521
4		16	8,505	8,63	28	32	0,512		0,24164	0,27036	0,472
5		18	8,53	8,7	28	33	0,594		0,2436	0,3504	0,41

По данным полученным в ходе эксперимента и расчета строим графики для режимов зависимости.

2. Определение параметров ИС при постоянном входном напряжении и изменяющемся токе нагрузки.

Таблица 2.

№ опыта	Экспериментальные значения					Расчетные данные
	Ih, мА	U’вых, В	Uвых, В	Iвх, мА	Uвх, В	Pвх, Вт	Pвых, Вт	Pис, Вт	η
		мгнов. измер.	измер. через 1 мин
1	23	8,52	8,7	29	16	0,464	0,2001	0,2639	0,43125
2	40	8,49	8,65	45	16	0,72	0,346	0,374	0,4806
3	60	8,473	8,62	64	16	1,024	0,5172	0,5068	0,505
4	80	8,46	8,61	88	16	1,408	0,6888	0,7192	0,4892
5	100	8,447	8,592	105	16	1,68	0,8592	0,8208	0,5114

По данным полученным в ходе эксперимента и расчета строим для двух режимов зависимости U’_вых=f(I_H) и U_вых=f(I_H) на одном графике и зависимости P_вх=f(I_H), P_вых=f(I_H), η= f(I_H) на другом.

3. Определение коэффициента сглаживая ИС

Рассчитываем коэффициент сглаживания по формуле:

Положение переключателя В2	Uвх~, В	Uвых~, В	Uвых, В	q
«2»	0,39	0,0005	8,57	418

4. Определение величины тока нагрузки, при котором срабатывает схема защиты

Устанавливаем на входе стабилизатора с помощью ЛАТР напряжение U_вх.ном= 16В, переключатель В2 в положение «2», а В3 – в положении «Вкл.» Увеличиваем ток нагрузки до тех пор, пока выходное напряжение ИС не начнет резко уменьшаться. Ток нагрузки, при котором уменьшается выходное напряжение и есть ток срабатывания защиты стабилизатора.

Вывод: в ходе выполнения данной работы мы ознакомились со схемами включения интегральных стабилизаторов напряжения (ИС) серии К142ЕН 1,2 (А, Б), характеристиками и методами испытаний данных стабилизаторов.
