.docxФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
(МТУСИ)
Кафедра «экологии, безопасности жизнедеятельности и электропитания»
Лабораторная работа №2
«Исследование однофазных схем выпрямления»
Выполнил студент
группы БРМ1902
Обама Х.С
Москва 2022
Цель работы: ознакомиться с принципом действия, режимами работы и параметрами, наиболее часто встречающихся на практике, однофазных схем выпрямления.
Схема лабораторного стенда

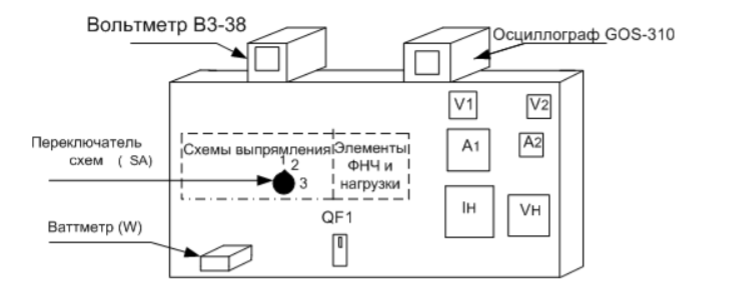

На рисунке 1 представлена схема лабораторного стенда.
Рисунок 1 – Внешний вид стенда для проведения исследования однофазных схем выпрямления
Стенд содержит:
- измерительные приборы;
- принципиальные схемы выпрямления;
- коммутационные приборы для подключения стенда к однофазной сети общего пользования – автоматический выключатель QF1, пакетный переключатель для подачи питания и подключения нагрузки к одной из схем выпрямления – SA, тумблеры для коммутации элементов фильтра нижних частот (ФНЧ) – SA1… SA3 и подключения переменного сопротивления нагрузки – SA4;
- принципиальная схема ФНЧ и нагрузки с указанием измерительных приборов и гнезд для подключения осциллографа и милливольтметра В3-38.
Выполнение работы
Исследование однофазной мостовой схемы выпрямления
Таблица 1 – Исследование на активную нагрузку
|
Опытные значения |
Расчетные значения |
|||||||||||
Iн, А |
Uн, В |
U0~, В |
U2, В |
I2, А |
U1, В |
I1, А |
P1, Вт |
КП0 |
η |
χ |
SТР, ВА |
Кисп тр |
|
0,3 |
5,1 |
2,5 |
6 |
0,28 |
225 |
0,027 |
13,5 |
0,49 |
0,11 |
2,1 |
3,9 |
0,39 |
|
0,4 |
4,8 |
2,4 |
6 |
0,4 |
225 |
0,028 |
16,5 |
0,5 |
0,12 |
2,6 |
4,4 |
0,44 |
|
0,5 |
4,6 |
2,3 |
6 |
0,5 |
225 |
0,03 |
19,5 |
0,5 |
0,12 |
2,9 |
4,9 |
0,47 |
|
0,12
Таблица 2 – Исследование на емкостную нагрузку
|
Опытные значения |
Расчетные значения |
|||||||||||
Iн, А |
Uн, В |
U0~, В |
U2, В |
I2, А |
U1, В |
I1, А |
P1, Вт |
КП0 |
η |
χ |
SТР, ВА |
Кисп тр |
|
0,3 |
7,1 |
0,21 |
6,5 |
0,37 |
225 |
0,029 |
15 |
0,03 |
0,142 |
2,3 |
4,47 |
0,47 |
|
0,4 |
6,4 |
0,3 |
6,5 |
0,55 |
225 |
0,0325 |
18 |
0,05 |
0,142 |
2,5 |
5,44 |
0,48 |
|
0,5 |
5,9 |
0,36 |
6,5 |
0,65 |
225 |
0,035 |
21 |
0,06 |
0,142 |
2,7 |
6,05 |
0,49 |
|
Таблица 3 – Исследование на индуктивную нагрузку
|
Опытные значения |
Расчетные значения |
||||||||||
Iн, А |
Uн, В |
U0~, В |
U2, В |
I2, А |
U1, В |
I1, А |
P’1, Вт |
КП0 |
η |
χ |
SТР, ВА |
Кисп тр |
0,2 |
5,4 |
2,8 |
6 |
0 |
225 |
0,025 |
10,5 |
0,52 |
0,103 |
1,9 |
2,81 |
0,38 |
0,3 |
5,1 |
2,8 |
6 |
0,15 |
225 |
0,026 |
13,5 |
0,55 |
0,113 |
2,3 |
3,37 |
0,45 |
0,4 |
4,8 |
2,8 |
6 |
0,35 |
225 |
0,0275 |
15 |
0,58 |
0,128 |
2,4 |
4,15 |
0,46 |
Вывод: В ходе выполнения данной работы, мы ознакомились с принципом действия, режимами работы и рядом параметров, однофазных схем выпрямления.
Из-за того, что в характеристиках U1, I1 и Р1, при замерах были сделаны ошибки, коэффициент мощности больше единицы, что является в корне неверным.
