Структурные схемы выпрямительных устройств бестрансформаторным входом.

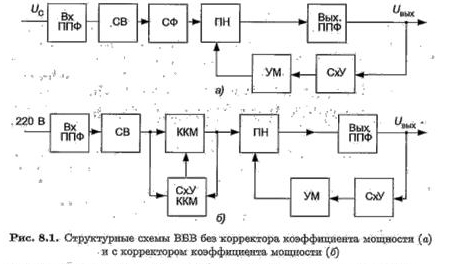

Силовая часть ВБВ, выполненного по схеме рис. 8.1, а, содержит: входной помехоподавляющий фильтр Вх.ППФ (фильтр радиоло- • сетевой выпрямитель СВ; • входной сглаживающий фильтр Ф; • регулируемый преобразователь напряжения ПН • выходной помехоподавляющий фильтр Вых.ППФ На схеме рис. 8.1, а также показана схема управления Сх. У рery- лируемым преобразователем напряжения и усилитель мощности УМ (драйвер). Драйвер (драйверы) обеспечивают согласование по мощ- ности маломощной Сх.У с мощными транзисторами ПН, а также при необходимости - их гальваническую развязку. структура рис. 8.1,а свойственна либо ВВВ относительно боль- шой мощности, работающим от трехфазной сети переменного тока (трехфазные ВБВ), либо маломощным ВБВ (как правило, при вы- ходной мощности до 100 Вт), работающим от однофазной сети пере- менного тока (однофазные ВБв). Структурная схема рис. 8.1,б отличается от рассмотренной тем, что вместо входного сглаживающего фильтра СФ на выходе сетево го выпрямителя устанавливается корректор коэффициента мощно- сти ККМ со своей схемой управления (Сх.У ККМ). Эта структура свойственна всем современным выпрямительным устройствам с выходной мощностью более нескольких десятков ватт, работающим от однофазной сети переменного тока.
Системы электропитания аппаратуры связи
Электроустановка должна отвечать следующим основным тех- ническим требованиям: • обеспечивать аппаратуру связи электрической энергией, удовле- творяющей требованиям аппаратуры, установленной на данном предприятии; • обеспечивать требуемые параметры надежности подачи электри- ческой энергии, удовлетворяющие желаемой надежности работы инфокоммуникацинных систем; • обеспечивать максимально возможную степень автоматизации работы установки, вплоть до полной автоматизации; • обладать высокими значеннями КПД и коэффициента мощности; • строиться с максимальным использованием типового унифици- рованного оборудования и быть экономичной в строительстве и эксплуатации.
Степень автоматизации электроустановки должна обеспечивать контроль и управление её работой с помощью телемеханики и теле- сигнализации. Оборудование электроустановки должно обеспечивать выполне- ние следующих функций: • прием электрической энергии переменного тока промышленной частоты от источников электрических сетей энергосистемы; • непрерывный автоматический контроль качества электрической энергии, поступающей от электрических сетей энергосистемы; • резервирование источников электрических сетей энергосистемы при помощи собственных стационарных или передвижных источ- ников электроэнергии; • преобразование электроэнергии переменного тока по роду тока, числу фаз и уровню напряжения для обеспечения электропита ния аппаратуры связи и оборудования объекта связи; • обеспечение требуемой надежности электроснабжения электро- приемников объекта связи • обеспечение бесперебойности электропитания аппаратуры связи; • местную и дистанционную сигнализацию о режимах работы • электроустановки (мониторинг);
Электропитающая установка (ЭПУ) предприятия связи предна- значена для преобразования, регулирования, распределения и обес- печення подачи электрической энергии постоянного и переменного тока, необходимых для нормальной работы аппаратуры связи.
В состав ЭПУ бесперебойного питания входят установки беспе- ребойного питания постоянного и переменного тока, преобразователн и стабилизаторы напряжения, коммутационное оборудование и токораспределительные сети, связывающие между собой оборудование электропитания и аппаратуру связи.
