Источники электроснабжения (основные и резервные) и принципы организации электроснабжения
Основными источниками электрической энергии (источниками электроснабжения) для большинства предприятий связи являются электрические сети энергосистем.
Под энергетической системой (ЭС) понимается совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии.
Электрической сетью называется совокупность электроустановок для передачи и распределения энергии, которая состоит из подстанций, распределительных устройств, воздушных и кабельных линий электропередачи, работающих на определенной территории. На электростанции, входящих в состав ЭС, вырабатывается электрическая энергия трёхфазного переменного тока промышленной частоты 50ГЦ. С целью уменьшения потерь эл.энер. её транспортировка от генерирующих станций до места потребления осуществляется по линиям электропередачи при высоких уровнях напряжения (110…750кВ).
Основным источником электроэнергии в мире являются – тепловые электростанции (работают на органическом топливе (уголь, мазут, газ, сланцы, торф), гидроэлектростанции (возводятся в местах, где большие реки перекрываются плотиной, и благодаря энергии падающей воды вращаются турбины электрогенератора. Получение электроэнергии таким методом считается самым экологичным, потому что не происходит сжигание различных видов топлива), атомные (для нагрева воды требуется энергия тепла, которая выделяется в результате ядерной реакции, а в остальном она схожа с тепловой электростанцией.).
Резервными источниками электроснабжения являются:
- источники бесперебойного питания (ИБП)
- солнечные батареи
- портативные гидроэлектростанции
- газовые электростанции
- ветряные электрогенераторы
- бензиновые и дизельные генераторные станции
Электроснабжение может быть централизованным, автономным и смешанным. Под централизованным электроснабжением понимается электроснабжение потребителей от энергосистемы. При автономном электроснабжении потребитель получает электроэнергию только от собственной электростанции (или нескольких собственных электростанций), а при смешанном – частично от энергосистемы, а частично от собственной электростанции.

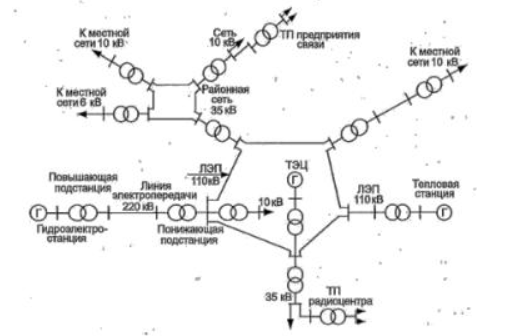

Схемы подключения потребителей к электрическим сетям энергосистем
Повышающие подстанции - с их помощью увеличивается значение напряжения, вырабатываемое генератором электростанции, чаще всего используют на электростанциях, они служат для передачи электроэнергии большой мощности на дальние расстояния с наименьшими потерями.
Понижающая подстанция – это подстанция, которая используется для преобразования получаемой на ее шины электрической энергии высокого напряжения в энергию более низкого напряжения, а также ее распределения между потребителями.
Ли́ния электропереда́чи (ЛЭП) - один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока.
Тѐплоэлѐктроцентра́ль (ТЭЦ) - разновидность тепловой электростанции, которая не только производит электроэнергию, но и является источником тепловой энергии в централизованных системах теплоснабжения (в виде пара и горячей воды, в том числе и для обеспечения горячего водоснабжения и отопления жилых и промышленных объектов).
Трансформаторная подстанция (ТП) - это электроустановка, предназначенная для:
- приема, преобразования (повышения или понижения) напряжения в сети переменного тока
- распределения электроэнергии в системах электроснабжения потребителей сельских, поселковых, городских, промышленных объектов.
Тепловая станция - это электростанция, в которой тепловая энергия преобразуется в электроэнергию. Как правило, топливо используется для кипячения воды в большом сосуде высокого давления с получением пара высокого давления, который приводит в действие паровую турбину, соединенную с электрическим генератором.
Районные сети охватывают большие районы и имеют напряжение 110 кВ и выше. По районным сетям осуществляется передача электроэнергии от ЭС в места ее потребления.
Местная эл. Сеть - совокупность распределительных линий электропередачи (ЛЭП) переменного трёхфазного тока напряжением 0,4 кВ (низковольтная) и 6–20 кВ (высоковольтная)
