СиСШДиВ ЛР12
.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
(МТУСИ)
Факультет "Радио и телевидение"
Кафедра Сети и системы радиосвязи и телерадиовещания
Лабораторная работа №12
Исследование телевизионного канала, образованного на аппаратуре “ЭЛЕКТРОНИКА-СВЯЗЬ”
Выполнил: студенты гр. БРМ1902:
Барр Э, Курбатова М.А., Гайдаров
Проверил: Сорокин А.С.
Москва 2022
Цель работы
1. Изучить технические данные, структурную схему и конструктивное выполнение оконечного телевизионного статива (ОТВ) «Электроника-связь» и порядок измерения основных параметров аппаратуры.
2. Измерить основные электрические характеристики канала изображения и канала звукового сопровождения.
3. Оценить качество изображения при разных значениях длины пролета и множителя ослабления поля свободного пространства.
Описание установки
Схемы лабораторного стенда имеют вид:
Рисунок 1 - Обобщенная структурная схема статива ОТВ

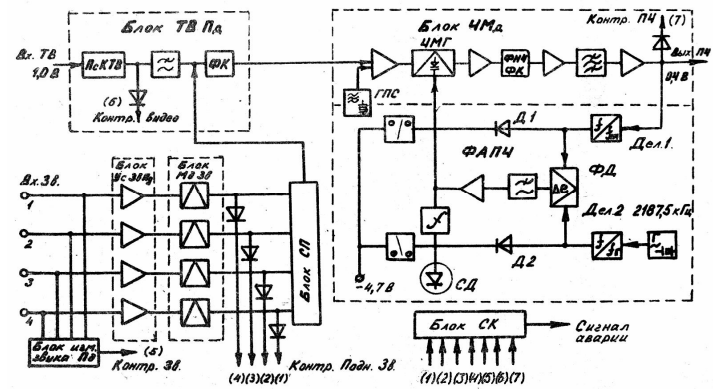

Рисунок 2 - Функциональная схема передающей части статива ОТВ

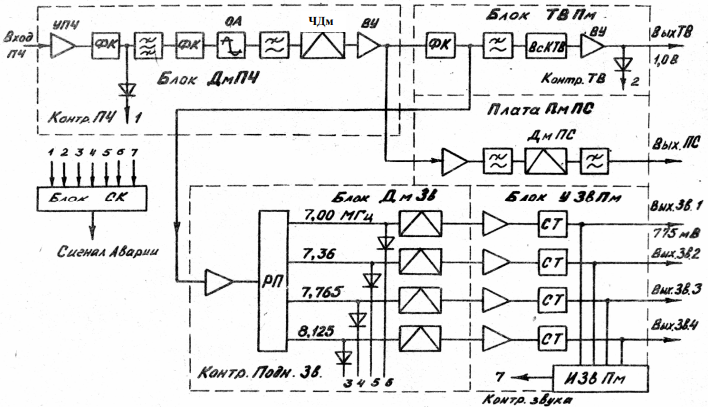

Рисунок 3 - Функциональная схема приемной части статива ОТВ
1. Домашний расчёт:
Рассчитать для рабочей частоты f = 6 ГГц, шумовой полосы приемника Пш = 40 МГц и соответствующих исходных данных:
а) ослабление сигнала при распространении в свободном пространстве в дБ
асв = 20lg (4πR/λ) , дБ
f=6 ГГц
λ – длина волны, м. λ=(30/f)∙10-2, м,
значение рабочей частоты канала f подставляется в ГГц.
λ=(30/6)∙10-2 = 0,05 м
Длина пролёта d= 50 км = 50*103м
aсв=20lg(4πd/λ) = 20lg((4*3,14* 50*103)/0,05) = 142 дБ
б) суммарное ослабление сигнала на пролете в дБ
Коэффициент усиления антенн - 39 дБ
Потери в АФТ - 2 дБ
асум = асв – gпер – gпр + аф пер + аф пр = 142– 39 – 39+ 2 + 2 = 68 дБ
в) коэффициент системы для телевизионного ствола в дБ
Рп=2 Вт – мощность передатчика
nш = 4,5 дБ
Ктв = 158,4 + 10lg Рп – nш = 158,4 + 10lg(2) - 4,5 = 157 дБ
г) минимально допустимое значение множителя ослабления на пролете в дБ
Vmin = 49 + асум – Ктв = 49 + 68 - 157= -40 дБ
д) уровень мощности сигнала на входе приемника при отсутствии замираний на пролете в дБВт
рс.вх.0 = 10lg Рп – асум = 10lg(2) – 68= -65 дБВт
е) уровень мощности сигнала на входе приемника в дБВт при замирании сигнала на пролете для значений V = 0, -10, -20, -30, -40, -43, -46, -50, -60 дБ
рс.вх.расч = рс.вх.0 + V , дБВт
рс.вх.расч = -65 -10 = -75 дБВт
рс.вх.расч = -65 -20 = -85 дБВт
рс.вх.расч = -65 -30 = -95 дБВт
рс.вх.расч = -65 -40 = -105 дБВт
рс.вх.расч = -65 -43 = -108 дБВт
рс.вх.расч = -65 -46 = -111 дБВт
рс.вх.расч = -65 -50 = -115 дБВт
рс.вх.расч = -65 -60 = -125 дБВт
ж) уровень мощности шума на входе приемника в дБВт
k=1,38*10-23 Вт/К Гц – постоянная Больцмана,
Т0 = 300 К – температура окружающей среды по шкале Кельвина;
nш = 4,5 дБ
Пш=40 МГц
рш.вх=10lg(kT0Пш)+nш = 10lg(1,38*10-23*40*106*300) +4,5= -123,3 дБВт
з) отношение сигнал/шум на входе приемника в дБ для значений V = 0, -10, -20, -30, -40, -43, -46, -50, -60 дБ
qвх.расч = рс.вх – рш.вх , дБ
qвх.расч = -65 + 123,3 = 58,3 дБ
qвх.расч = -75 + 123,3 = 48,3 дБ
qвх.расч = -85 + 123,3 = 38,3 дБ
qвх.расч = -95 + 123,3 = 28,3 дБ
qвх.расч = -105 + 123,3 = 18,3 дБ
qвх.расч = -108 + 123,3 = 15,3 дБ
qвх.расч = -111 + 123,3 = 12,3 дБ
qвх.расч = -115 + 123,3 = 8,3 дБ
qвх.расч = -125 + 123,3 = -1,7 дБ
и) отношение сигнал/шум на выходе канала изображения в дБ для значений V = 0, -10, -20, -30, -40, -43, -46, -50, -60 дБ , где Пш в МГц
qвых.расч = 10lg (3Пш) + 9,69 + qвх , дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 58,3 = 148,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 48,3 = 138,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 38,3 = 128,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 28,3 = 118,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 18,3 = 108,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 15,3 = 105,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 12,3 = 102,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 + 8,3 = 98,8 дБ
qвых.расч = 10lg (3*40*106) + 9,69 -1,7 = 88,8 дБ
Параметр |
Единицы измерений |
Величина множителя ослабления, v, дБ |
||||||||
0 |
-10 |
-20 |
-30 |
-40 |
-43 |
-46 |
-50 |
-60 |
||
рс.вх.расч |
дБВт |
-65 |
-75 |
-85 |
-95 |
-105 |
-108 |
-111 |
-115 |
-125 |
qвх.расч |
дБ |
58,3 |
48,3 |
38,3 |
28,3 |
18,3 |
15,3 |
12,3 |
8,3 |
-1,7 |
qвых.расч |
дБ |
148,8 |
138,8 |
128,8 |
118,8 |
108.8 |
105,8 |
102,8 |
98,8 |
88,8 |
Качество изображения |
- |
5 |
4 |
4 |
3 |
2 |
1 |
1 |
1 |
1 |
2. Выполнение работы:
Результаты измерения и расчета неравномерности АЧХ тракта изображения при работе статива ОТВ в режиме «на себя»
Таблица 1
F, МГц |
0.1 |
0.2 |
0.5 |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
5.5 |
6.0 |
6.5 |
Uвых, мВ |
280 |
260 |
255 |
260 |
250 |
240 |
230 |
220 |
220 |
210 |
100 |
Δa, дб |
0.64 |
0 |
-0,17 |
0 |
-0,34 |
-0,69 |
-1,06 |
-1,5 |
-1,5 |
-1,86 |
-8,3 |
Uш.мд=105 мВ
Результаты измерения и расчета неравномерности АЧХ в звуковом канале № при работе статива ОТВ в режиме «на себя»
Таблица 2
F, МГц |
0,04 |
0,06 |
0,125 |
0,25 |
0,5 |
0,8 |
1,0 |
2,0 |
4,0 |
8,0 |
10,0 |
13,0 |
15,0 |
Uвых.тв, мВ |
350 |
345 |
340 |
320 |
320 |
320 |
320 |
320 |
315 |
310 |
290 |
280 |
275 |
∆a, дБ |
0,78 |
0,65 |
0,52 |
0 |
0 |
0 |
0 |
0 |
-0,17 |
-0,28 |
-0,86 |
-1,16 |
-1,32 |
Результаты измерения и расчета неравномерности АЧХ тракта изображения при организации канала изображения
Таблица 3
F, МГц |
0,1 |
0,2 |
0,5 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
5,5 |
6,0 |
6,5 |
Uвых.тв, мВ |
260 |
270 |
270 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
180 |
∆a, дБ |
-0,32 |
0 |
0 |
-1,02 |
-1,02 |
-1,02 |
-1,02 |
-1,02 |
-1,02 |
-1,02 |
-3,52 |
Вывод
После выполнения лабораторной работы, можно сделать выводы:
При увеличении величины пролета, уменьшается качество сигнала.
В режиме от себя значения Uвых будут значительно больше, чем в режиме на себя при одинаковых частотах.
