Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

(МТУСИ)

Факультет "Радио и телевидение"

Кафедра Сети и системы радиосвязи и телерадиовещания

ЛАБОРАТОРНАЯ РАБОТА №20

«ИЗУЧЕНИЕ ХАРАКТЕРИСТИК ФУНКЦИОНИРОВАНИЯ БЕСПРОВОДНОЙ СЕТИ СТАНДАРТА WiFi С РАДИАЛЬНОЙ ТОПОЛОГИЕЙ»

Выполнил: студент гр. БРМ1902:

Обама Х.С.

Проверил: Сорокин А.С.

ЦЕЛЬ РАБОТЫ

1. Изучить основные характеристики WiFi-сети с радиальной топологией.

2. Изучить влияние воздействия помех на скорость передачи по WiFi-сети.

3. Изучить основные технические характеристики используемого в данной лабораторной работе WiFi-оборудования.

4. Определить реальную скорость передачи по WiFi-сети в различных условиях ее работы.

ЛАБОРАТОРНОЕ ЗАДАНИЕ

1. Настроить WiFi-станцию №3 на режим точки доступа (ТД).

2. Настроить WiFi-станцию №2 на режим абонентской станции (АС). 3. Измерить зависимость передачи тест-файла по сети в зависимости от уровня сигнала и в зависимости от режима безопасности сети (открытый и защищенный).

4. Рассчитать реальную скорость передачи при разном уровне принимаемого WiFi-станцией сигнала для открытого и защищенного режима безопасности сети.

5. По результатам выполненных измерений и вспомогательных расчетов построить графики зависимости реальной скорости передачи по WiFi-сети от отношения сигнал-шум (ОСШ) на входе приемника WiFi-станции.

6. Сделать выводы по работе.

Общий вид комплекта оборудования одной WiFi-станции

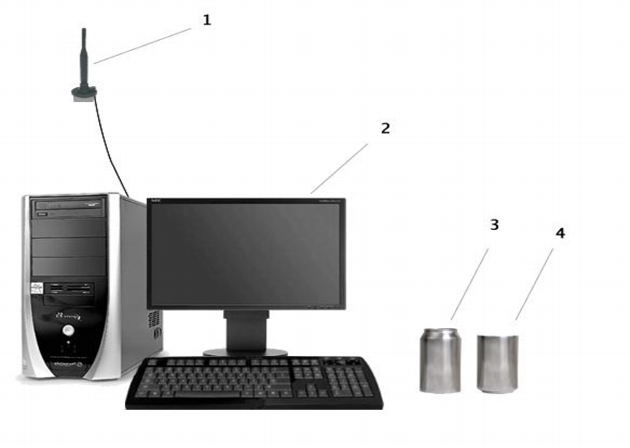

Рисунок 1 - Общий вид оборудования WiFi-станции

Основные части комплекта оборудования WiFi-станции:

1 - антенна, подключаемая кабелем к радиомодулю WiFi с задней стороны системного блока ПК;

2 - ПК в составе: системный блок+монитор+клавиатура+мышь;

3 - верхняя часть металлического экрана;

4 - нижняя часть металлического экрана.

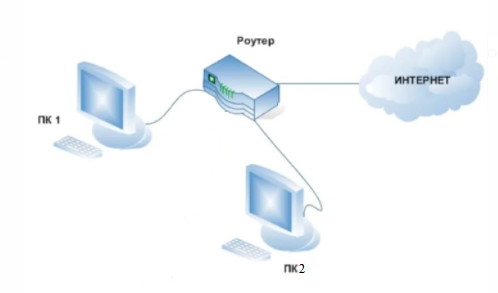

Рисунок 2 – Структурная схема устройства WiFi-станции

Основные технические характеристики оборудования WiFi-станции:

  1. · вид конструкции: встроенный в материнскую плату ПК радиомодуль WiFi “ASUS WiFi – AP Solo”;

  2. · поддерживаемые стандарты Wi-Fi: 802.11 b/g;

  3. · стандарты Ethernet: 10/100/1000 МГц;

  4. · частотный диапазон: 2,4 ГГц; · количество радиоканалов: 14;

  5. · ширина полосы радиоканала: 20 МГц;

  6. · максимальная полная скорость передачи сигнала по радиоканалу: 54 Мбит/c;

  7. · антенна: внешняя всенаправленная с коэффициентом усиления 2 дБ;

  8. · Разъем для подключения внешней антенны: RP-SMA

  9. · Мощность передатчика: 250 мВт;

  10. · Дальность связи в помещении: до 70 м.

Расчетные формулы

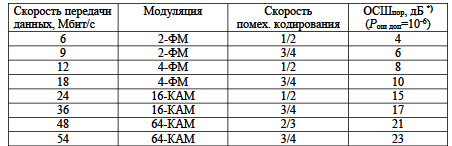

Основные параметры адаптивной модуляции (АМод) подстандарта 802.11g

1. Реальная скорость передачи Rтф Рассчитывается, зная размер передаваемого тестового файла Vтф и измеренное время его передачи tпер, по формуле

Rтф=8Vтф/tпер , Мбит/с,

где Vтф – размер тестового файла = 10 Мбайт;

tпер – измеренное время передачи (копирования) тестового файла, с.

tпер = 8Vтф / Rтф

tпер = 8*10 / 37,8 = 2,12 с

tпер = 8*10 / 37,8 = 2,12 с

tпер = 8*10 / 36 = 2,22 с

tпер = 8*10 / 14,4 = 5,55 с

tпер = 8*10 / 5,1 = 15,68 с

2. Потери в свободном пространстве асв

асв=20∙lg(4πd/λ), дБ ,

где d = 8,6 м– расстояние связи;

λ – длина волны, м. λ=(30/f)∙10-2, м,

значение рабочей частоты канала f подставляется в ГГц.

λ=(30/2,4)∙10-2 = 0,125 м

асв=20∙lg(4*3,14*8,6 /0,125) = 58,7 дБ

3. Уровень сигнала на входе приемника для i-го варианта экранирования антенн pci

pci=10lg(Pп)-асв+2(ga-aкаб)–аэ∑ i = дБм, где

Pп = 250 мВт – мощность передатчика;

ga = 2 дБ - коэффициент усиления антенны WiFi-станции;

aкаб – потери в соединительном кабеле антенны, дБ;

аэ∑i - суммарное ослабление, вносимое установленными экранами на обеих WiFi-станциях, дБ.

Потери в соединительном кабеле акаб рассчитываются по формуле

акаб=lкаб∙γкаб =1*0,2= 0,2 дБ

где lкаб =1 м – длина соединительного кабеля антенны;

γкаб = 0,2 дБ/м- погонные потери в кабеле.

pci=10lg(250)-58,7+2(2-0,2)–0 = -31 дБм

pci=10lg(250)-58,7+2(2-0,2)–20 = -51 дБм

pci=10lg(250)-58,7+2(2-0,2)–40 = -71 дБм

pci=10lg(250)-58,7+2(2-0,2)–50 = -81 дБм

pci=10lg(250)-58,7+2(2-0,2)–60 = -91 дБм

4. Уровень шума на входе приемника pш

pш=10lg(kб∙∆f∙T0∙Nш)+30, дБм

где kб =1,38∙10-23 Вт/(К∙Гц) – константа Больцмана;

∆f =20МГц– ширина полосы канала связи;

Т0 =300 К - температура окружающей среды, К;

Nш – коэффициент шума приемника WiFi-станции; принять Nш=5.

pш=10lg(1,38∙10-23*20*106*300*5)+30 = -93,8 дБм

5. ОСШ для i-го варианта экранирования антенн qшi qшi = pci - pш , дБ .

qшi = -31 + 93,8 = 62,8 дБ

qшi = -51 + 93,8 = 42,8 дБ

qшi = -71 + 93,8 = 22,8 дБ

qшi = -81 + 93,8 = 12,8 дБ

qшi = -91 + 93,8 = 2,8 дБ

6. Пропускная способности канала связи С

Максимально возможная при определенных условиях скорость, при которой инфор-мация может передаваться по конкретному тракту связи или каналу, называется пропускной способностью канала С. Для расчета пропускной способности канала связи используется формула Шеннона:

С=∆f∙log2(1+Qш) , Мбит/с

С=20* log2(1+62,8) = 36

С=20 * log2(1+42,8) =32,8

С=20* log2(1+22,8) =27,5

С=20* log2(1+12,8) =23

С=20* log2(1+2,8) =12

Сводная таблица результатов расчета и измерений

Вариант экранирования

0-0

1-0

1-1

2-1

2-2

аэ∑=0 дБ

аэ∑=20 дБ

аэ∑=40 дБ

аэ∑=50 дБ

аэ∑=60 дБ

Время 3-х раз передачи тест-файла, с

1,9

2,12

2,3

1,9

2,12

2,3

2

2,22

2,4

5

5,55

6,1

14,1

15,68

17,25

Уровень сигнала, дБм

-31

-51

-71

-81

-91

Реальная скорость передачи, Мбит/с

37,8

37,8

36

14,4

5,1

ОСШ, дБ

62,8

42,8

22,8

12,8

2,8

С, Мбит/с

Расчитанное

36

32,8

27,5

23

12

С, Мбит/с теоретическое

54

54

48

18

6

Вывод по работе

В ходе выполнения лабораторной работы были изучены основные характеристики WiFi-сети с радиальной топологией, изучено влияние воздействия помех на скорость передачи по WiFi-сети, а также основные технические характеристики WiFi-оборудования. Были рассчитаны необходимые параметры и занесены в таблицу.
