ЛАБОРАТОРНАЯ РАБОТА №1

Исследование модема аналоговых РРЛ

Выполнила: студентка гр. БРМ1902 Калугина Д.И.

Проверил: ___________________ Сорокин А.С.

Москва 2022 г

1. Подход и порядок выполнения работы

1) Изучение сущности лабораторной работы.

2)Составить структурные схемы модема аналоговых РРЛ и измерений.

3) Выполнить домашнее задание

4) Выполнить лабораторную работу на стенде.

5) Ответить на контрольные вопросы, содержащиеся в методическом указании.

6) Составить отчет выполнения лабораторной работы.

2. Действия для достижения поставленных целей:

Изучив приложения, можно сформировать следующие действия, которые необходимы для выполнения лабораторной работы и достижения поставленных целей:

1.Снять динамическую модуляционную характеристику модулятора модема;

2. Измеряем напряжение Uэ.вых. на выходе демодулятора.

3. Для снятия зависимости эффективной девиации от частоты модулирующего синусоидального напряжения при введении и отсутствии предыскажений, нужно измерить с ПУ вкл. И ПУ выкл и вычислить

3. Выполнение домашнего задания

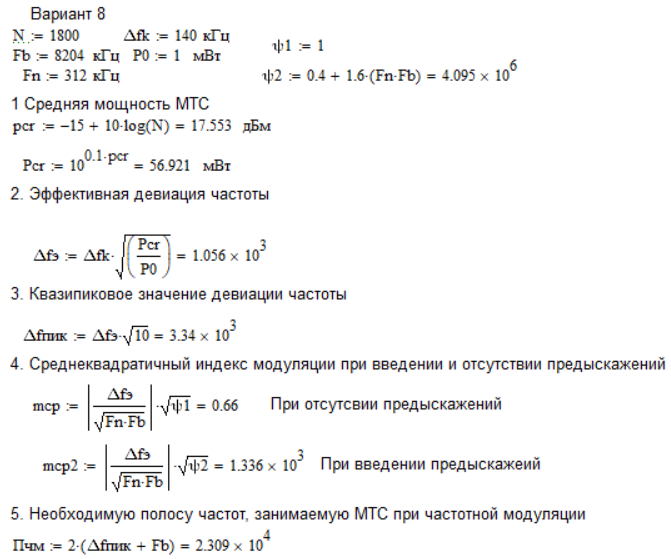

4. Общая структурная схема модема аналоговых ррл и структурные схемы измерений

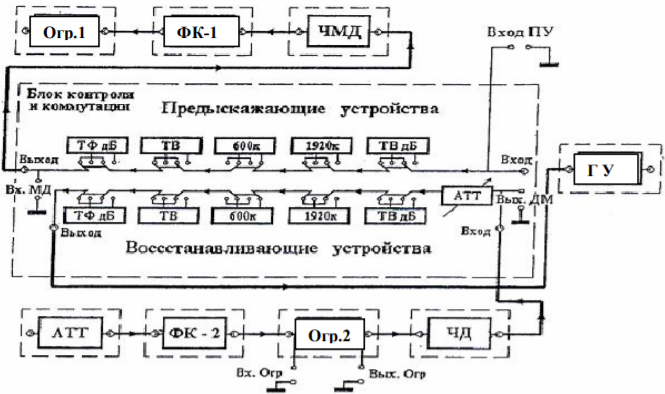

Общая структурная схема модема аналоговых РРЛ:

Структурные схемы измерений

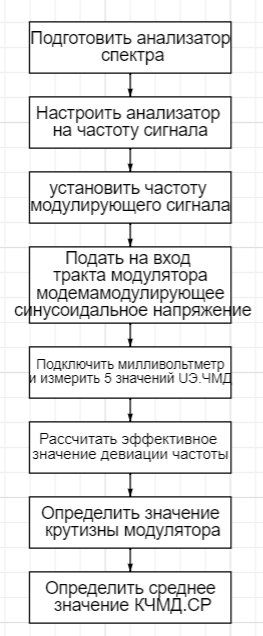

1. Структурная схема снятия динамической модуляционной характеристики модулятора модема:

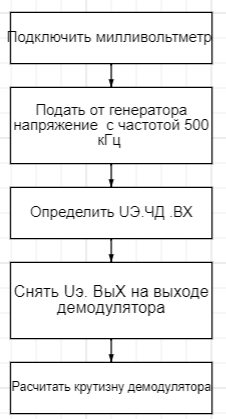

2. Структурная схема измерения крутизны характеристики частотного демодулятора модема:

3. Структурная схема снятие зависимости эффективной девиации от частоты модулирующего синусоидального напряжения при введении и отсутствии предыскажений

4. Выполнение лабораторной работы

Первый пункт

СНЯТИЕ ДИНАМИЧЕСКОЙ МОДУЛЯЦИОННОЙ ХАРАКТЕРИСТИКИ

МОДУЛЯТОРА МОДЕМА:

1. Снятие значений ^UЭ.ЧМД ^{и занесение в таблицу 1}

2. Расчет эффективного значения девиации частоты

3. Определяем значение крутизны модулятора и заносим их в таблицу 1

кГц/мВ

кГц/мВ

кГц/мВ

кГц/мВ

кГц/мВ

4. ^{Оформляем таблицу 1 с результатами}

Таблица 1

N пропадания несущей	1	2	3	4	5
mσ	2,4	5,5	8,65	11,3	14,9
fЭ , кГц	514	1179	1854	2421	3192
UЭ.ЧМД ,мВ	16	36,4	56,5	72,9	95
КЧМД ,кГц/мВ	32	32,4	32,8	33,2	33,6

5. Определяем среднее значение коэффициента

Второй пункт

ИЗМЕРЕНИЕ КРУТИЗНЫ ХАРАКТЕРИСТИКИ ЧАСТОТНОГО

ДЕМОДУЛЯТОРА МОДЕМА:

1. Подаем на вход модулятора от генератора Г4-106 синусоидальное модулирующее напряжение с частотой 500 кГц

2. _{Определяем Uэ.чд.вх=}

3. Измеряем напряжение Uэ.Вых. На выходе демодулятора.

4. Рассчитываем крутизну демодулятора КЧДм, по формул

5. Заносим все данные в таблицу 2

Таблица 2

N пропадания несущей	1	2	3	4	5
fЭ , кГц	514	1179	1854	2421	3192
UЭ.вых ,мВ	8,6	18,9	28,6	35,9	45,6
КЧДМ, мВ/МГц	60	62,5	65	67,5	70

Третий Пункт

СНЯТИЕ ЗАВИСИМОСТИ ЭФФЕКТИВНОЙ ДЕВИАЦИИ ОТ ЧАСТОТЫ

МОДУЛИРУЮЩЕГО СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ ПРИ

ВВЕДЕНИИ И ОТСУТСТВИИ ПРЕДЫСКАЖЕНИЙ:

1. Измеряем значения с ПУ вкл. И ПУ выкл. И заносим в таблицу 3

2. Рассчитать и занести в таблицу 3 соответствующие значения

3. Построить в одних осях графики зависимости , который изображен на рисунке 1

Таблица 3

,МГц
	ПУ вкл.	ПУ выкл.	ПУ вкл.	ПУ выкл.
0,1	35	54	1,94	3
0,3	34	52	1,8	2,82,8
0,5	34	52	1,8	2,8
0,7	36	52	2	2,8
0,9	9	8,8	0,5	0,48
1,1	9,2	8,8	0,51	0,48
1,3	9,4	8,8	0,52	0,48
1,5	9,2	8,8	0,51	0,48
1,7	9,2	8,8	0,51	0,48
1,9	9,4	9	0,52	0,5
2,1	65	50	3,61	2,7
2,3	70	52	3,8	2,8
2,5	80	52	4,4	2,8
2,7	85	52	4,72	2,8

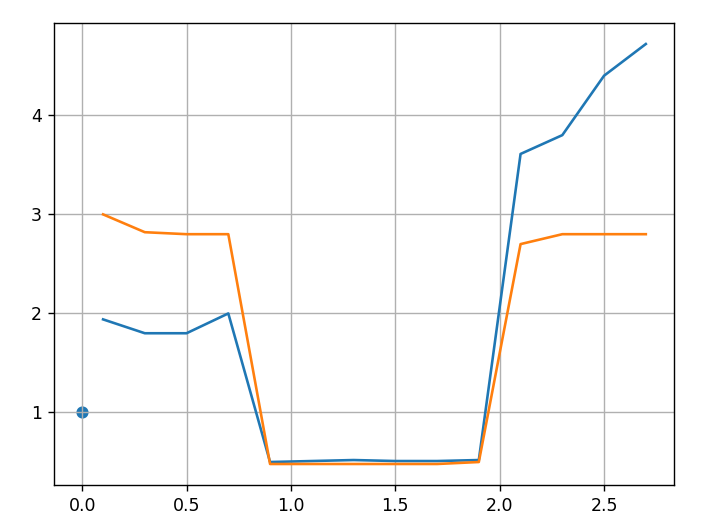

Рис.1. графики зависимости ,ПУ вкл – син, ПУ выкл – оранж.

Частота моделирующего сигнала Fм* ≈ 0,5 МГц
