защита 3 лабы

Обама Хуан Сальвадор Нзе

БРМ1902

Номер - 06

Контрольные вопросы 3

• последняя цифра – (раздел 3.1); номер задачи (раздел 3.3)

6) Объясните в чём достоинства вольтметров двойного интегрирования по сравнению с время-импульсными вольтметрами.

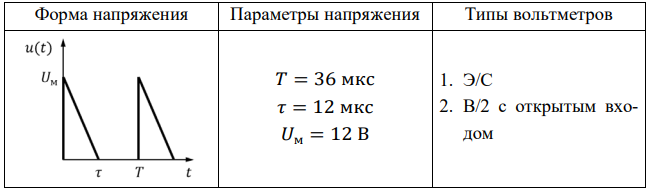

6) Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:

• предпоследняя цифра – номер задачи (раздел 3.2)

1. Определить показание импульсного вольтметра с закрытым входом при подаче на его вход переменного напряжения: 𝑢(𝑡) = 9 + 6 ∙ sin(𝜔t + 𝜑)

• Решение

6) раздел 3.1___Ответ на первый вопрос

Цифровые вольтметры с двойным интегрированием отличаются от времяимпульсных вольтметров принципом работы. В них в течение времени цикла измерения Т формируются два временных интервала — Т и Т₂. В первом интервале обеспечивается интегрирование измеряемого напряжения U_x, во втором — опорного напряжения. Время цикла измерения Т = + Т₂ предварительно устанавливают кратным периоду действующей на входе помехи, что приводит к улучшению помехоустойчивости вольтметра.

Преимуществами вольтметра с двойным интегрированием являются высокая помехозащищенность и более высокий класс точности (0,005...0,02%) по сравнению с вольтметрами с ГЛИН.

Цифровые вольтметры со встроенным микропроцессором являются комбинированными и относятся к вольтметрам наивысшего класса точности.

1. раздел 3.2____Решение задачи

Определить показание импульсного вольтметра с закрытым входом при подаче на его вход переменного напряжения: 𝑢(𝑡) = 9 + 6 ∙ sin(𝜔t + 𝜑)

Импульсный вольтметр имеет закрытый вход, поэтому постоянная составляющая U₀ = 9 В не проходит.

импульсный вольтметр откликается на максимальное значение измеряемого переменного напряжения (без постоянной составляющей) U_отк=U_m и градуируется в этих же значениях, т.е. коэффициент градуировки равен С=1. Напряжение, на которое откликается вольтметр U_отк=U_m = 6 В. Показание импульсного вольтметра с закрытым входом U равно U = C*U_отк = 1 6 =6 В

6) раздел 3.3____Решение задачи
