Лабораторная работа № 4
АППАРАТУНЫЙ АНАЛИЗ СПЕКТРОВ СИГНАЛОВ
Выполнил студент
Обама Х.С.
группы БРМ1902
преподаватель:
Шестаков В.В
Цель работы:
1. Изучить особенности гетеродинного анализатора спектра последовательного типа и получить навыки практической работы с ним.
2. Овладеть методами анализа спектров сигналов различного типа.
Состав лабораторной установки:
Анализатор спектра C4-25(либо C4-45);
Генератор Г6-27;
Генератор Г3-102;
Генератор Г5-54 прямоугольных однополярных импульсов;
Электронно-лучевой осциллограф С1-75.
Генераторы Г6-27 и Г5-54 используются в качестве источников анализируемых колебаний. Осциллограф с1-75 используется для контроля формы анализируемых колебаний.
Пункт 1

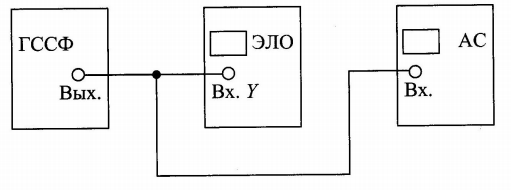

Рис.1 Схема соединения приборов №1

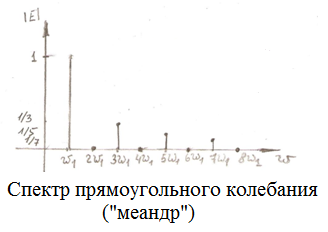

Предварительный расчет:
Таблица №1
ГССФ: f=300 кГц
Форма сигнала |
Част. сигн. f, кГц |
Измеренная частота гармоник, кГц |
f3 - f1 2f |
f5 - f3 2f |
U2/U1, Дб |
U3/U1, Дб |
U4/U1, Дб |
|||||
f1 |
f3 |
f5 |
расч |
изм |
расч |
изм |
расч |
изм |
||||
Пилообр |
300 |
241 |
697 |
1194 |
0,76 |
0,82 |
6 |
9 |
9,63 |
15 |
12 |
17 |
Меандр. |
300 |
279 |
711 |
1171 |
0,72 |
0,76 |
0 |
0 |
9,55 |
9 |
0 |
0 |
Треугол. |
300 |
248 |
647 |
1696 |
0,665 |
1,74 |
0 |
0 |
19,1 |
2 |
0 |
0 |
Гармон. |
300 |
259 |
0 |
0 |
-0,43 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Пункт №2
Рис. 2 Схема соединения приборов №2
Таблица №2
f0=900 МГц |
||||||||||||||||||
Параметры |
Порядковые № обращений в ноль компонент ЧМ спектра |
|||||||||||||||||
несущей |
1-й пары боковых |
2-й пары боковых |
3-й пары боковых |
4-й пары боковых |
||||||||||||||
1-е |
2-е |
3-е |
4-е |
1-е |
2-е |
3-е |
1-е |
2-е |
3-е |
1-е |
2-е |
1-е |
2-е |
|||||
m |
2,4 |
5,52 |
8,65 |
11,8 |
3,83 |
7,02 |
10,2 |
5,14 |
8,42 |
11,6 |
6,38 |
9,76 |
7,59 |
11,1 |
||||
Fд = mFM, кГц |
72 |
165,6 |
259,5 |
354 |
114,9 |
210,6 |
306 |
154,2 |
252,6 |
348 |
191,4 |
22,8 |
227,7 |
333 |
||||
UM |
0,15 |
0,3 |
0,57 |
0,82 |
0,24 |
0,475 |
0,69 |
0,34 |
0,56 |
0,8 |
0,4 |
0,66 |
0,5 |
0,76 |
||||
Пункт № 3

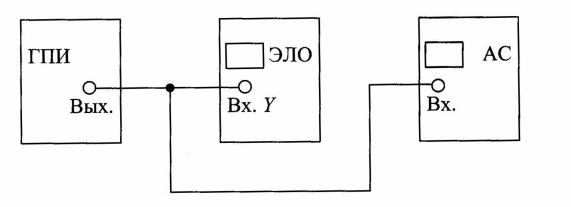

Рис.3 Схема соединения приборов № 3
Предварительный расчет:
Задание: рассчитать для огибающей спектра (по форме совпадающей со спектральной плотностью одного импульса) величину отношения максимумов (высот) третьего и второго лепестков огибающей спектра h3/h2 для однополярных прямоугольных импульсов с частотой следования 1кГц и длительностью 1, 0.5 и 0.2 мкс. Определить ширину первого и второго лепестков спектра.
Таблица № 3
Длитель-ность импульса, мкс |
Ширина лепестков, МГц |
Отношение высот третьего и второго лепестков h3/h2 |
|||||
первого |
второго |
Рассчитанное |
Измеренное, Дб |
||||
Рассч. |
Измер. |
Рассч. |
Измер. |
||||
1,0 |
2 |
1,94 |
1 |
0,94 |
0,5 |
5 |
|
0,5 |
4 |
3,6 |
2 |
1,778 |
0,6 |
5 |
|
0,2 |
10 |
8,54 |
5 |
4,3 |
0,6 |
7 |
|

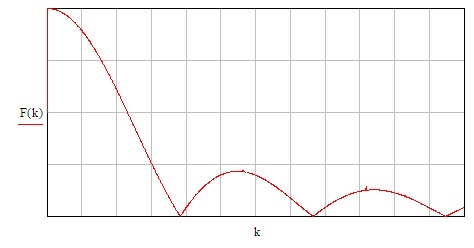

Рис. 4 Для ширины импульса 1 мкс

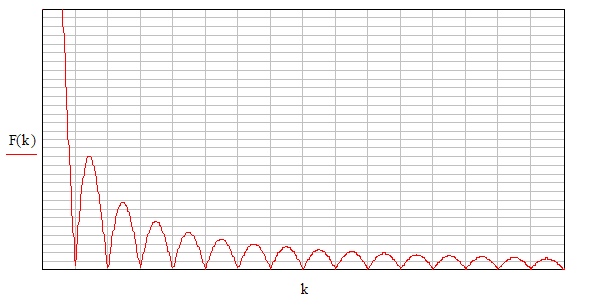

Рис. 5 Для ширины импульса 0.2 мкс
Рис.6 Для ширины импульса 0.5 мкс
Вывод: при уменьшении длительности импульсов увеличивается верхняя частота спектра и разрешающая способность
