Лабораторная работа № 1

ИССЛЕДОВАНИЕ ЭЛЕКТРОННОГО ОСЦИЛЛОГРАФА

Выполнил студент:

Группы ------

Иванов Иван

Проверила:

__________________

Москва, 0000

Цель работы:

Получить навыки работы с электронно-лучевым осциллографом. Овладеть методикой исследования форм напряжения сигналов; изучить особенности и возможности двухлучевого осциллографа. Освоить методику измерения параметров сигналов с предварительной калибровкой осциллографа. Получить навыки работы с измерительными генераторами.

Программа лабораторной работы:

1. Наблюдение на экране электронно-лучевого осциллографа кривой напряжения низкочастотного генератора сигналов специальной формы при различных длительностях развертывающего напряжения; измерение амплитуды и периода сигнала.

2. Наблюдение формы импульсных сигналов; измерение их параметров и периода следования.

3. Исследование влияния закрытого входа канала вертикального отклонения на результаты измерения амплитуды импульсных сигналов.

4. Измерение полосы пропускания 2-го канала вертикального отклонения при подключении на его вход внешнего четырёхполюсника.

5. Исследование влияния амплитудно-частотной характеристики канала вертикального отклонения на форму и параметры импульсных сигналов.

6. Измерение частоты генератора прямоугольных однополярных импульсов методом круговой развёртки.

Экспериментальная часть

Пункт 1. Наблюдение на экране электронно-лучевого осциллографа кривой напряжения низкочастотного генератора сигналов специальной формы при различных длительностях развертывающего напряжения; измерение амплитуды и периода сигнала.

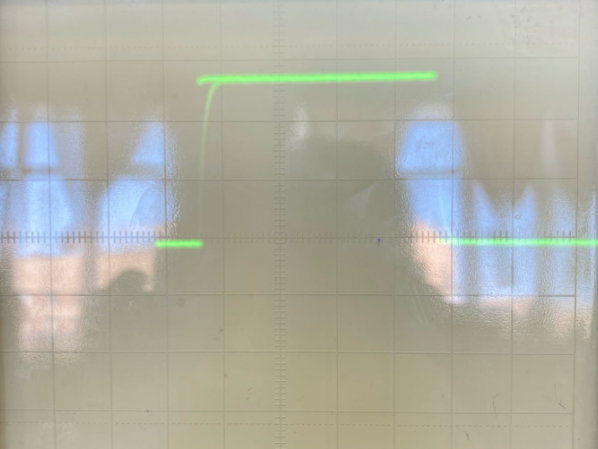

Рис. 1 Осциллограмма меандра

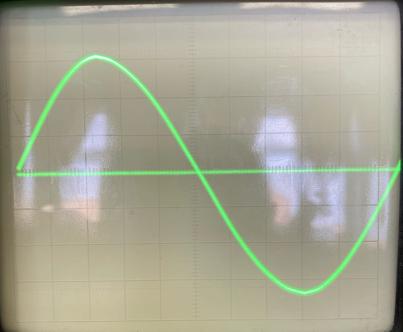

На рисунках 1-6 изображены осциллограммы сигналов различной формы с разной временной разверткой. В таблицу 1 занесены основные заданные и измеренные параметры данных сигналов.

Таблица 1

Установленные параметры сигнала		Результаты измерения параметров сигнала осциллографом
Форма сигнала	F, кГц	Число наблюдаемых периодов	Кв, Вольт/дел.	Кр, Время/дел.	Uм, В	Тс, мс
Синус	1	1	1	100мкс	3.4	1
		2	1	200мкс	3.4	1
		5	1	500мкс	3.4	1

Пункт 2. Наблюдение формы импульсных сигналов; измерение их параметров и периода следования.

Параметры импульсов: длительность 5 мкс, частота повторения 10 кГц, амплитуда 3 В.

Параметры развертки осциллографа: Время/Дел. – 0.1 мкс. Вольт/Дел. – 1В.

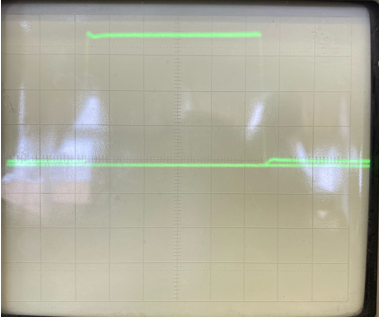

На рисунке 7 изображен импульс, измеренные параметры которого: Uм-3,7В, Длит. – 5,5 мкс. Несоответствие измеренных и установленных значений обусловлено погрешностями генератора.

Рис. 2 Изображение импульса

Далее производятся измерения осциллографом параметры сигнала: длительность импульса τ_И, длительность фронта τ_Ф, длительность среза τ_С, период следования Т_С и амплитуду U_М. Результаты занесены в таблицу 2.

Таблица 2

Установленные параметры импульса				Результаты измерения параметров импульса осциллографом
τи, мкс	Тс, мс	Uм, В	τи, мкс		Тс, мс	τф, мкс	τс, мкс	Uм, В
5	0.1	3	5.4		0,1	0.04	0.04	3,3

Пункт 3. Исследование влияния закрытого входа канала вертикального отклонения на результаты измерения амплитуды импульсных сигналов.

Таблица 3

Установленные параметры импульсов				Измеренные параметры импульсов
Uм, В	Fс, кГц	tи, мкс	Q	U(+), В	U(-), В
2	10	2	0.02	2.4	0
		10	0.1	2.2	0.2
		20	0.2	2	0.4
		25	0.25	2	0.4
		30	0.3	1.8	0.6

Где

Пункт 4. Измерение полосы пропускания 2-го канала вертикального отклонения при подключении на его вход внешнего четырёхполюсника.

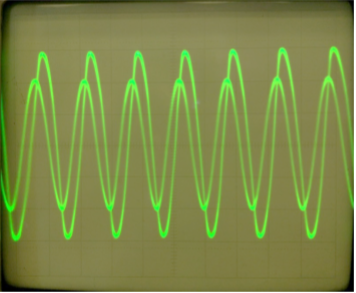

Рис. 3 Сравнение сигналов, когда один из каналов подключается через четырехполюсник

Таблица 4

Паспортное значение полосы пропускания второго канала	Измеренное значение полосы пропускания второго канала при включенном внешнем четырёхполюснике
10 МГц	4,8 МГц

Пункт 5. Исследование влияния амплитудно-частотной характеристики 2-го канала вертикального отклонения на форму и параметры импульсных сигналов.

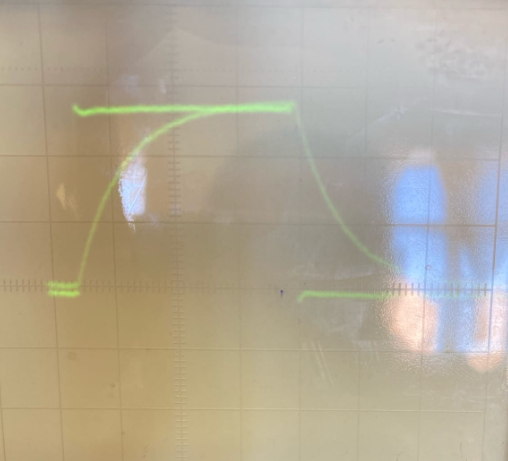

Рис. 4-7 Осциллограммы прямоугольных импульсов с учетом АЧХ канала 2

Пункт 6. Измерение частоты генератора прямоугольных однополярных импульсов методом круговой развёртки.

Отклонение, Гц	Частота, Гц
	100
	200
	300
	500
	700
	1000

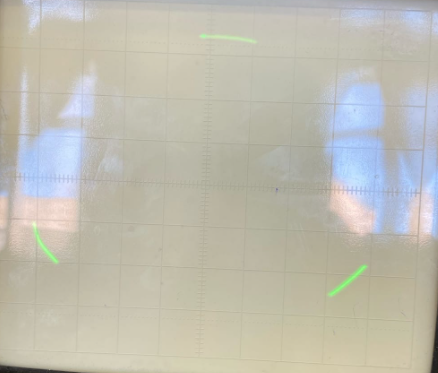

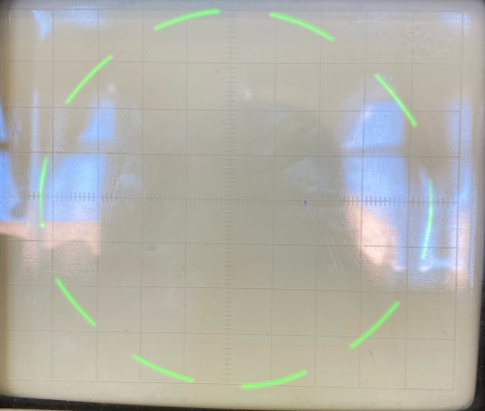

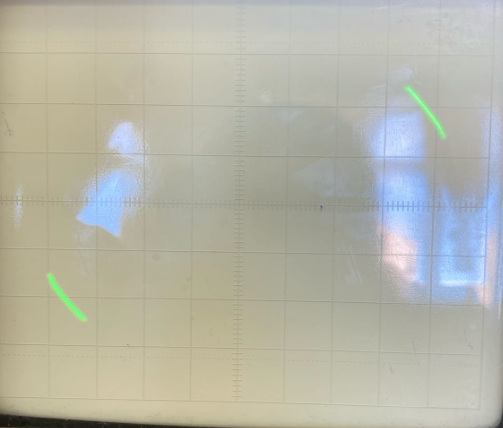

Рис. 8-11 Осциллограммы круговой развертки
