Лаб 3 Исследование стабилитронов и выпрямителей

ЛР№3

«Исследование стабилитронов и выпрямителей».

Цель работы: Изучение стабилитрона и выпрямителя.

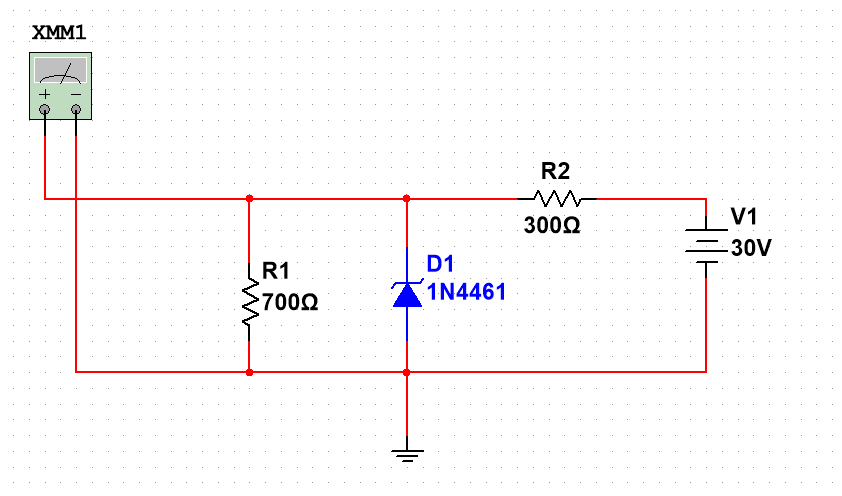

1. Измерение нагрузочной характеристики параметрического стабилизатора.

R1	,В
50	4,286	86	514
100	6,724	67	233
200	6,811	34	116
500	6,845	14	46
700	6,851	10	33

2. Исследование двухполупериодного выпрямителя со средней точкой.

Осциллограмма входного и выходного напряжения

По осциллограмме выходного напряжения T = 8 мс

U_ср ≈ 42 В

U₂ = 1,11∙U_cp = 46,6 В

U_обр.max = 2∙U₂ = 93,2 В

3. Исследование мостового выпрямителя.

Осциллограмма входного и выходного напряжения

По осциллограмме выходного напряжения T=8 мс

U_ср ≈ 26 В

U_вх = 1,11∙U_ср = 28,9 В

U_обр.max = 2∙U_вх = 57,8 В

Выводы:

1. При значительном изменении тока напряжение на стабилитроне практически не изменяется (то есть стабилизируется).

2. Для двухполупериодного выпрямителя U_вых.max ≈ U_вх.max

3. Для мостового выпрямителя U_вых.max примерно в 2 раза меньше U_вх.max, а значение U_вых большую часть времени постоянно.
