Лаб 3 Исследование применения полупроводниковых диодов
.docxМинистерство образования и науки Российской Федерации
ФГОБУ ВПО «Санкт-Петербургский государственный университет телекоммуникации им. проф. М.А. Бонч-Бруевича»
ОТЧЁТ
по лабораторной работе №3 на тему: «Исследование применения полупроводниковых диодов»
по дисциплине «Физические основы электроники»
Выполнил:
Принял: Бочаров Е.И.
Исследование применения полупроводниковых диодов
Цель работы:
Освоить методику исследования полупроводниковых приборов на переменном токе.
Исследовать работу полупроводниковых диодов в схемах выпрямителя, ограничителя и стабилизатора напряжения.
Ход работы
1. Исследование диодного выпрямителя переменного тока.

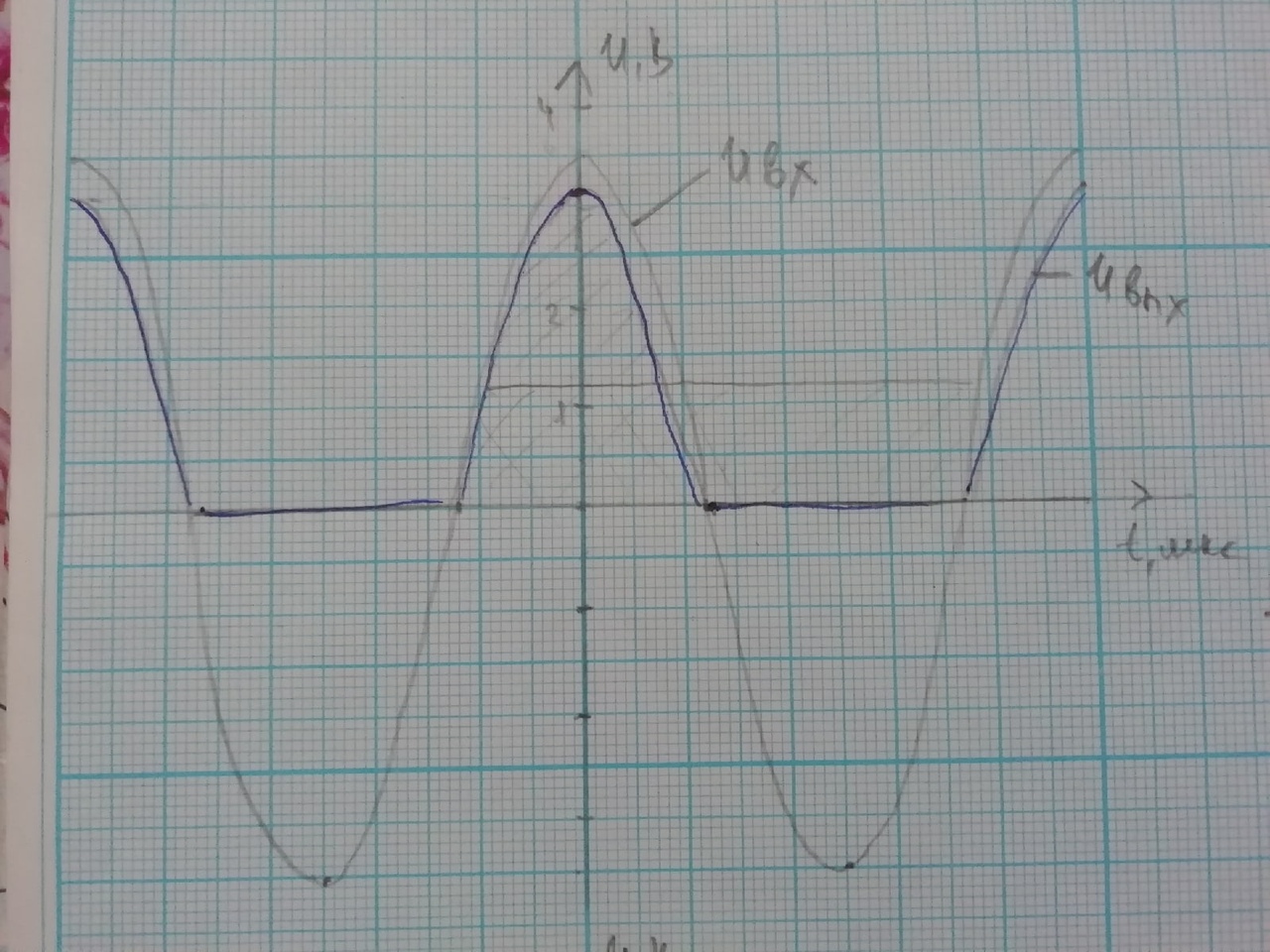

1.1 Исследование выпрямителя с резистивной нагрузкой.
1.2 Исследование выпрямителя с фильтрующей емкостью.
3
2. Исследование диодного ограничителя напряжения.
2.1. Исследование ограничения синусоидального напряжения сверху.
; Ur=5 B
; Ur=5 B
2.2 Исследование ограничения синусоидального напряжения сверху и снизу.
;
2.3 Исследование статической передаточной характеристики ограничителя сверху
UОП = 2 В
UВХ |
В |
0 |
1,00 |
2,00 |
2,50 |
3,00 |
5,00 |
7,00 |
10,00 |
UВЫХ |
В |
0 |
1,00 |
2,00 |
2,47 |
2,54 |
2,60 |
2,63 |
2,67 |
UОП = 5 В
UВХ |
В |
0 |
1,00 |
3,00 |
5,00 |
6,00 |
7,00 |
8,00 |
10,00 |
UВЫХ |
В |
0 |
1,00 |
3,00 |
4,94 |
5,44 |
5,48 |
5,50 |
5,57 |
3. Исследование диодного стабилизатора напряжения
3.1 Исследование обратной ветви вольтамперной характеристики стабилитрона.
Iобр=100 мкА; Iобр макс=20 мА; Uобр=Е2
UОБР |
В |
7,90 |
7,95 |
7,97 |
7,98 |
7,99 |
8,01 |
8,04 |
8,06 |
IОБР |
мА |
0,10 |
1,00 |
3,00 |
5,00 |
7,00 |
10,0 |
15,0 |
20,0 |
Дифференциальное сопротивление стабилитрона
При ;
3.2 Исследование статической передаточной характеристики стабилизатора напряжения.
𝑈вх=𝐸2
UВХ |
В |
0 |
1,00 |
5,00 |
7,00 |
8,00 |
10,00 |
15,00 |
20,00 |
UВЫХ |
В |
0 |
1,00 |
5,00 |
7,00 |
7,97 |
8,01 |
8,04 |
8,06 |
Выводы:
Полупроводниковые диоды являются нелинейными элементами.
При некотором значении обратного напряжения(Uпроб) наступает пробой p-n-перехода, при котором обратный ток резко возрастает и сопротивление запирающего слоя уменьшается.
Емкость заряжается, когда открыт диод;
Выпрямительные диоды предназначены для выпрямления переменного тока, т.е. для преобразования переменного напряжения в постоянное.
Стабилитроны предназначены для стабилизации напряжения, используются в источниках электропитания. Стабилитроны – опорные диоды из-за их стабильного напряжения, которое используется в качестве эталонного
