§ 4. Измерительные инструменты и их применение
Для измерений при осмотре места происшествия наиболее удобны рулетки с лентой 10 м и 20 м и делениями, нанесенными через 1 см.
Рулетна
Производя измерения линейных размеров различных объектов, необходимо следить за тем. чтобы лента была достаточно натянута и отсчет производился от нулевого деления, которое обычно располагается на
некотором расстоянии от конца ленты.
Штангенциркуль используется для определения на-
'Штангемцнркупь ружных и внутренних размеров предметов с точностью до 0,1 мм. Он состоит из линейки, вдоль которой
перемешается вторая линейка меньшего размера. К каждой из линеек прикреплено по паре ножек: большие и малые.
На неподвижной линейке имеются миллиметровые деления (от 0 до
82
Рис. 50. Измерение штангенциркулем наружного диаметра гилыы
155), на нижней части подвижной линейки нанесено десять более крупных делений (каждое деление составляет 1,9 мм).
Когда большие ножки штангенциркуля сдвинуты до соприкосновения друге другом, нулевые деления шкал на обеих линейках совпеааюг.
Для определения наружных размеров предмета его зажимают между большими ножками штангенциркуля (рис. 50). При этом по положению нулевого деления подвижной шкалы относительно соответствующего деления на неподвижной определяют число целых миллиметров. Затем смотрят, какой из штрихов подвижной шкалы, считая от нулевого, совпадает с каким-либо штрихом основной шкалы.
Данный штрих подвижной шкалы указывает на число десятых долей миллиметра, добавляемых к известному целому числу.
На рис. 50 можно видеть, что нулевое деление подвижной шкалы расположено за 18-миллиметровым делением, имеющимся на неподвижной линейке, а 7-й штрих подвижной линейки совпадает с одним из штрихов неподвижной. Следовательно, диаметр измеряемой гильзы равен 18,7 мм.
Для измерения внутренних размеров предмета используют малые ножки штангенциркуля (рис. 51). Для определения глубины отверстий и иных внутренних полостей служит узкий стержень, выступающий на торцовой части штангенциркуля при перемещении подвижной линейки (рис. 52). Отсчеты по шкалам (при этих измерениях) ведутся так же, как описано выше.
Подвижная часть штангенциркуля может быть закреплена в любом месте неподвижной линейки имеющимся на ней стопорным винтом.
Для определения величин углов при составлении плана Транспортир места происшествия, а также установления величины уклона местности используется транспортир. Приемы

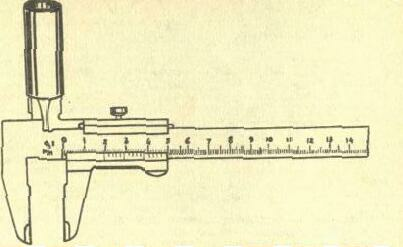

Рис. 51. Измерение штангенциркулем внутреннего диаметра гилыы

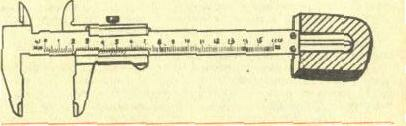

Рис, 52. Измерение штангенциркулем глубины сверления
работы с транспортиром изложены в гл. II «Изготовление планов места происшествия».
Измерительная лупа, обеспечивая 10-кратное увеличе-Измерительная ние, обладает полем зрения 20 мм в диаметре. Ее пупа фокусное расстояние 25 мм, а оптическая сила 40 диоптрий. Лупа имеет съемный штатив высотой 25 мм, в основание которого вмонтировано плоскопараллельное стекло с измерительной шкалой. Общая длина шкалы 15 мм (по 7,5 мм влево и вправо от
84
нулевого деления). Цена одного самого маленького деления шкалы 0,1 мм. Таким образом, с помощью данной лупы можно производить измерения с точностью до 0,1 мм.
Достоинства измерительной лупы заключаются в том, что она позволяет выявлять малозаметные детали макроструктуры исследуемых вещественных доказательств и устанавливать их точные размеры;
облегчает анализ признаков почерка, знаков машинописного текста, элементов строения оттисков печатей и штампов, структуры штрихов (при выявлении дописок и дорисовок); позволяет повысить точность сравнения идентификационных признаков по форме, размерам и относительному положению.
Измерительную лупу рекомендуется применять для исследования стреляных пуль и гильз, а также для получения точного представления о форме и размерах дроби, картечи, несгоревших зерен пороха. Она значительно облегчает решение задачи по выявлению деталей строения папиллярного узора следов рук, определению размеров этих деталей, подсчету количества папиллярных линий, расположенных между определенными точками.
Эффективным может оказаться применение измерительной лупы при изучении мелких признаков иных следов — обуви, орудий взлома, транспортных средств, зубов человека. Не исключается также ее успешное применение с целью анализа мелких вещественных доказательств: пыли. волос, волокон и т. д.
При определении размеров той или иной детали вещественного доказательства лупа прикладывается плоскопараллельным стеклом, находящимся у основания штатива лупы, к исследуемому объекту с таким расчегом, чтобы левый край измеряемой детали совместился с крайним левым или средним (нулевым) делением шкалы. Затем подсчитывается количество делений, имеющихся между левым и правым краями изображения детали.
