- •Криминалистическая
- •ВИНТОВКА СНАЙПЕРСКАЯ САМОЗАРЯДНАЯ СВУ (ОЦ-03) КАЛИБРА 7,62 54R
- •Маркировочные обозначения:
- •на ствольной коробке слева
- •Следы на гильзе:
- •ПИСТОЛЕТ-ПУЛЕМЕТ ПП-71 «КЕДР» КАЛИБРА 9 18
- •Маркировочные обозначения:
- •Следы на гильзе:
- •ПИСТОЛЕТ-ПУЛЕМЕТ БИЗОН-2-07 КАЛИБРА 7,62х25
- •Общий вид с ночным прицелом
- •ПИСТОЛЕТ ИЖ-75 КАЛИБРА 5,45 18
- •Маркировочные обозначения
- •Следы на гильзе:
- •ПИСТОЛЕТ «SMITH & WESSON»
- •Маркировочные обозначения:
- •Следы на гильзе:
- •ПИСТОЛЕТ ДВУСТВОЛЬНЫЙ МР-451 КАЛИБРА 9 17
- •Маркировочные обозначения:
- •Следы на гильзе:
- •ПИСТОЛЕТ СЛУЖЕБНЫЙ П-96С КАЛИБРА 9 17
- •Маркировочные обозначения
- •Следы на гильзе:
- •ПИСТОЛЕТ СЛУЖЕБНЫЙ П-96 «ЭФА» КАЛИБРА 9 19
- •Маркировочные обозначения
- •Следы на гильзе:
- •РЕВОЛЬВЕР ТКБ-0216С КАЛИБРА 9 17
- •Маркировочные обозначения
- •ПАТРОН ПИСТОЛЕТНЫЙ КАЛИБРА 9 18
- •ПАТРОН КАЛИБРА 5,45 39
- •ПАТРОН СП 6 КАЛИБРА 9 мм (9х39)
- •Части и детали пистолета образующие следы на стреляной пуле и гильзе
- •Выстрел
- •Этапы выстрела
- •Досылание патрона в патронник
- •Следы образующиеся на этапе досылания патрона в патронник
- •Выстрел (непосредственно)
- •Следы образующиеся при выстреле
- •Экстракция гильзы
- •Следы образующиеся на гильзе при экстракции
- •Общая схема следов на пуле и гильзе
- •Диагностика и идентификация

ПАТРОН ПИСТОЛЕТНЫЙ КАЛИБРА 9 18
Предприятие
ГУП «ПО «Ульяновский машиностроительный завод» (Россия)
маркировочные обозначения:
(3 00)
на дне гильзы

ПАТРОН КАЛИБРА 5,45 39
маркировочные обозначения:
(3 80)
на дне гильзы

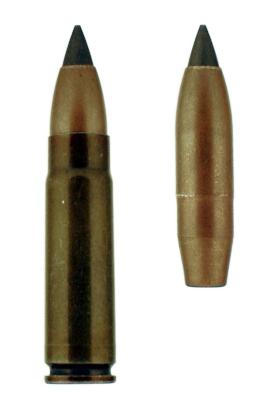

ПАТРОН СП 6 КАЛИБРА 9 мм (9х39)
Предприятие
ЦНИТОЧМАШ (г. Климовск, Россия)


Части и детали пистолета образующие следы на стреляной пуле и гильзе
Поля нарезов |
|
канала ствола |
краев |
магазина |
|
Зацеп |
|
|
Окно |
Патронник |
|
Боек |
кожуха- затвора |
Отражатель

Выстрел
Выстрел - сложный физико- химический процесс, основанный на воспламенении порохового заряда, возникновении высокого давления и превращении энергии порохового заряда в кинетическую энергию снаряда предназначенного для поражения цели
Этапы выстрела
•Досылание патрона в патронник;
•Непосредственно выстрел;
•Экстракция гильзы

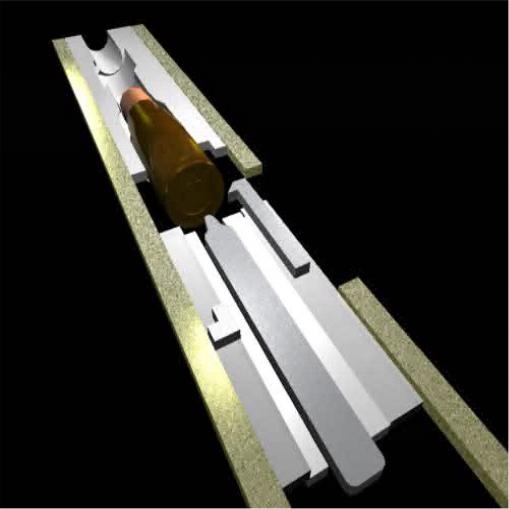

Досылание патрона в патронник

Следы образующиеся на этапе досылания патрона в патронник
Следы от загибов краев магазина
|
|
|
|
|
|
|
|
|
|
Следы от |
|
|
|
|
|
||
Следы от нижней |
|||||
|
|
патронного |
|||
поверхности |
|
|
упора |
||
затвора |
|
|
|
||
|
|
|
Следы от стенок патронника
Следы от досылателя затвора
Следы зацепа выбрасыва- теля
