Гладкоствольное полуавтоматическое ружье с магазинной подачей "Сайга-12"

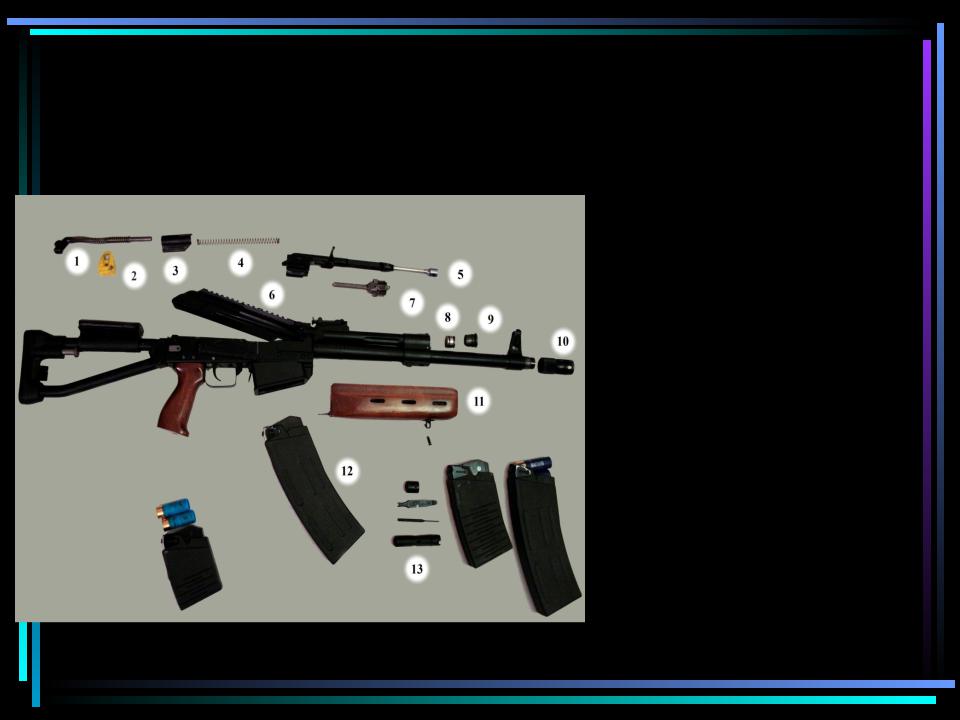

• Неполная |
разборка |
ружья: |
||||
1 — замок |
с |
возвратной |
||||
пружиной, |
2 — |
отбойник |
||||
(опция), |
3 — шторка |
окна |
||||
выброса |
|
гильзы, |
|
4 |
— |
|
возвратная |
пружина, |
5 |
— |
|||
затворная рама, 6 — крышка |
||||||
ствольной |
коробки, |
|
7 |
— |
||
затвор, 8 — газовый поршень, |
||||||
9 — газовый регулятор, 10 |
— |
|||||
насадка для защиты резьбы от |
||||||
повреждения, |
|
|
|
|
||
«пламегаситель», |
11 —цевье |
|||||
с антабкой, |
12 — магазин, |
|||||
13 — |
|
|
|
|
набор |
|
принадлежностей, |
|
сверху |
||||
вниз: |
крышка |
|
пенала, |
|||
отвёртка, выколотка, пенал. |
||||||
Патрон — устройство, предназначенное для выстрела из оружия, объединяющее в одно целое при помощи гильзы средства инициирования, метательный заряд и метаемое снаряжение (снаряд).

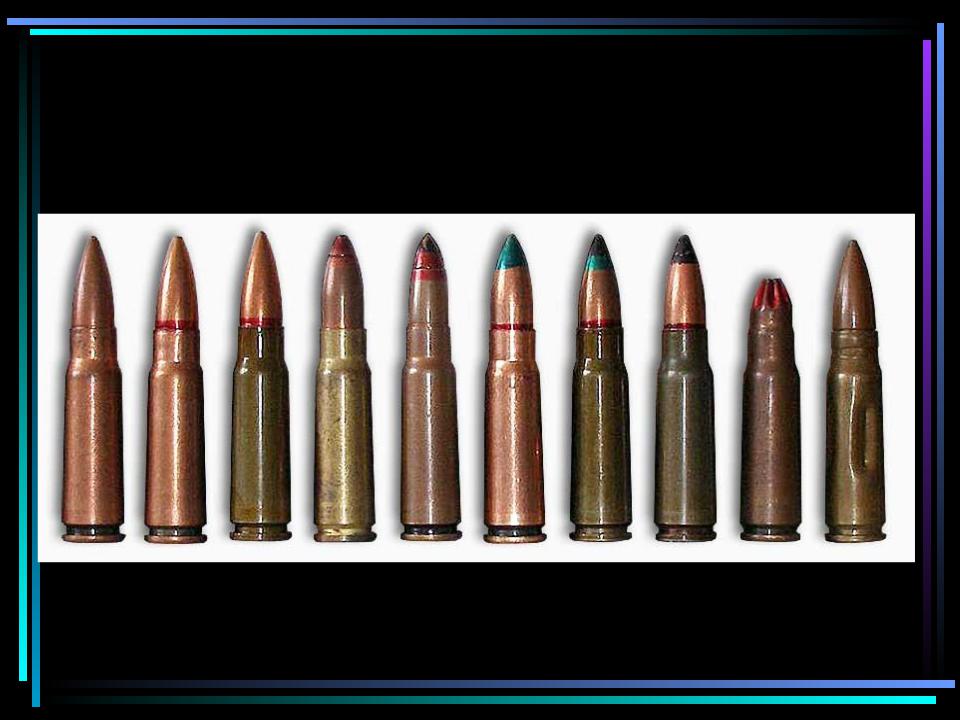

Патрон к нарезному оружию
Устройство:ГильзаКапсюльПорохПуля
Дробовой патрон для гладкоствольного оружия
•1- опрессовка «звездочкой»;
2-контейнер (концентратор); 3 - дробь; 4, 6, 14, 15 - пыжи и прокладки; 5 - пластмассовый корпус гильзы; 7-порох; 8- основание гильзы; 9 - поддон; 10 - фланец гильзы; 11 - капсюль; 12 - запальное отверстие; 13 - осалка основного пыжа
Виды гильз
По назначению — винтовочные (пулеметные), промежуточные (для автоматов и карабинов), пистолетные, револьверные, ружейные и др.
По материалу — на металлические и составные (металл-пластмасса, металл-картон и др.).
По форме — на цилиндрические, бутылочные и конические.
По устройству донной части — закраинные (или с фланцем), беззакраинные (или с кольцевой проточкой) и полузакраинные (имеющие кольцевую проточку и шляпку, выступающую за корпус гильзы).
Винтовочные (пулеметные) патроны
Промежуточные патроны
Пистолетные патроны
