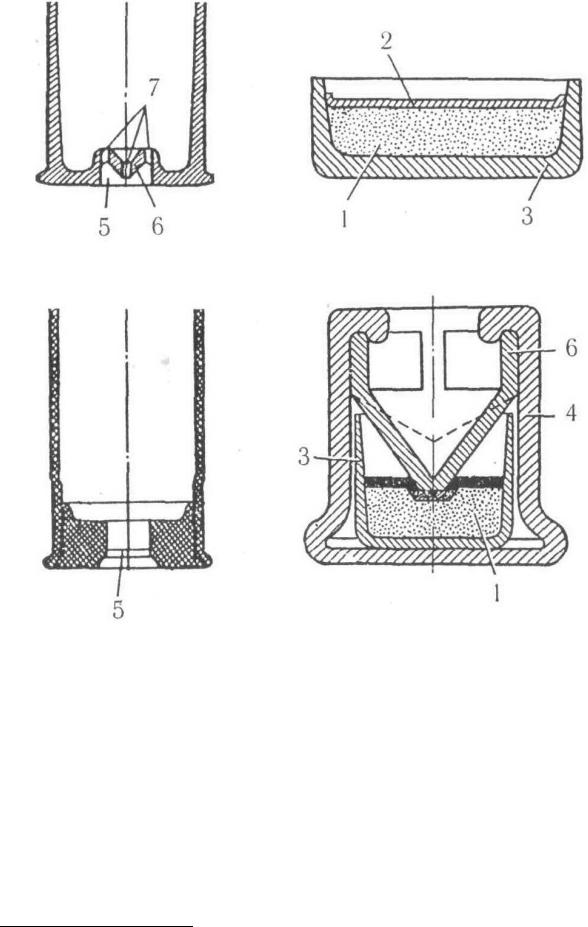

Рис. 7.7. Устройство донной части гильзы и капсюля-воспламенителя: А-
открытый капсюль, Б-закрытый капсюль; 1-инициирующий состав, 2- свинцовая фольга, 3-колпачок, 4-гильзочка, 5-капсюльное гнездо, 6- наковальня, 7-затравочное отверстие82
82 Стальмахов А. В., Сумарока А. М., Егоров А. Г., Сухарев А. Г. Судебная баллистика и судебно-баллистическая экспертиза. Учебник. Саратов. 1998. С. 47.
171

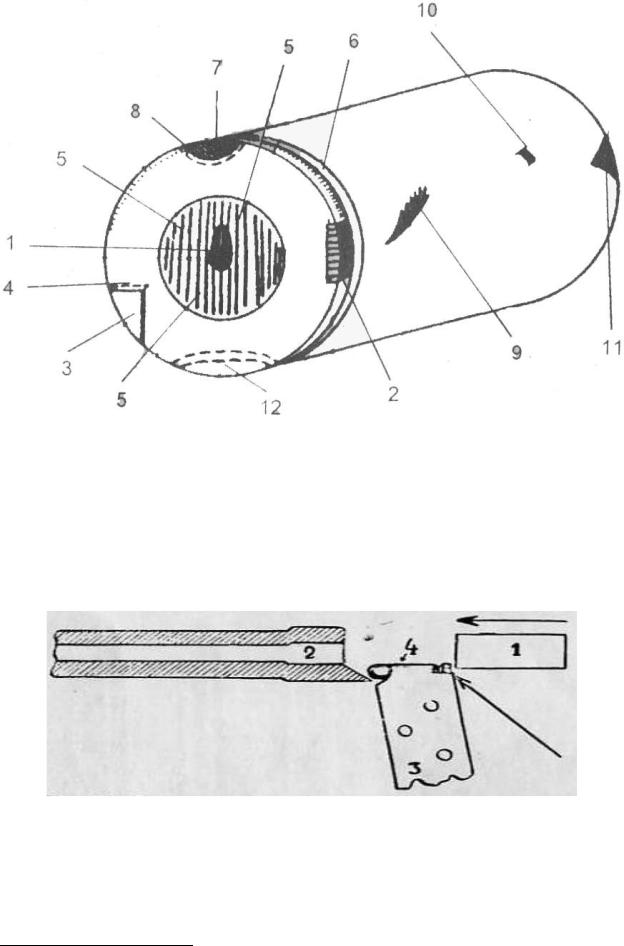

Рис. 7.8. Следы на гильзе, стрелянной в нарезном оружии83
1-бойка; 2-зацепа выбрасывателя; 3-выступа отражателя; 4-граней паза для отражателя; 5-обработки чашки затвора; 6-заднего среза патронника; 7- сигнального штифта; 8-граней отверстия для сигнального штифта; 9-загиба магазина; 10-ребра окна кожуха-затвора; 11-паза ствольной коробки (рамки); 12бороздок от нижней части чашки затвора
Механизм образования некоторых следов выстрела на гильзе:
Рис. 7.9. Образование следа на гильзе от нижнего края переднего среза затвора: 1-затвор, 2-патронник, 3-магазин, 4-патрон
83 Филиппов В. В. Указ. Соч. С. 175.
172

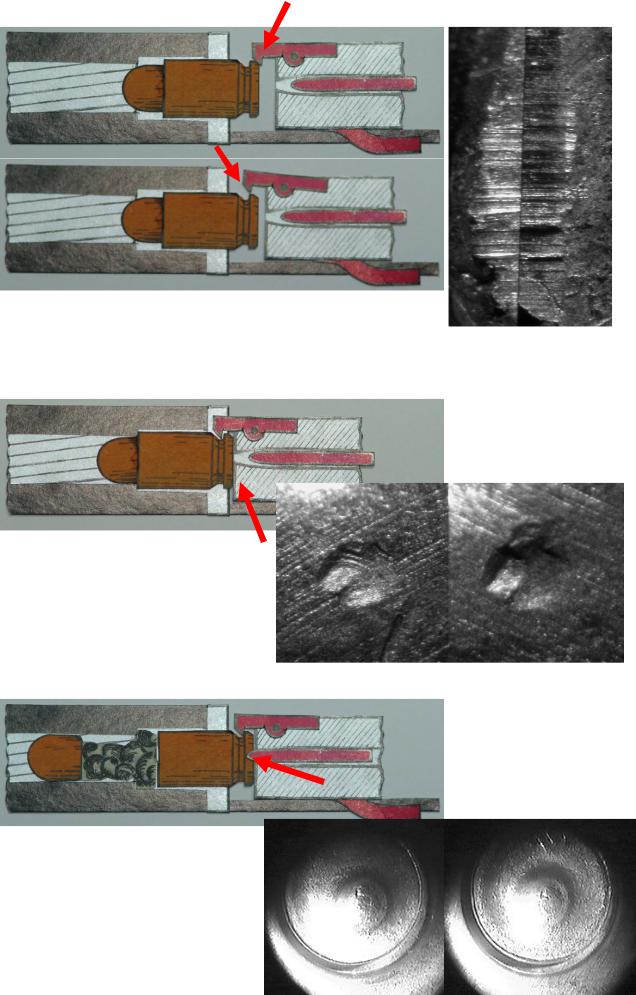

Рис. 7.10. Первичный след зацепа выбрасывателя Фото 7.16. Совпадающие признаки в следе зацепа выбрасывателя. Слева - на
гильзе изъятой с места происшествия, справа – следы на экспериментальной гильзе
Рис 7.11. След чашки затвора. Фото 7.17. Совпадающие признаки в следе чашки затвора. Слева - на гильзе изъятой с места происшествия,
справа – следы на экспериментальной гильзе
Рис. 7.12 . След бойка.
Фото 7.18. Совпадающие признаки в следе бойка. Слева – на гильзе изъятой с места происшествия. Справа – след на экспериментальной гильзе
173

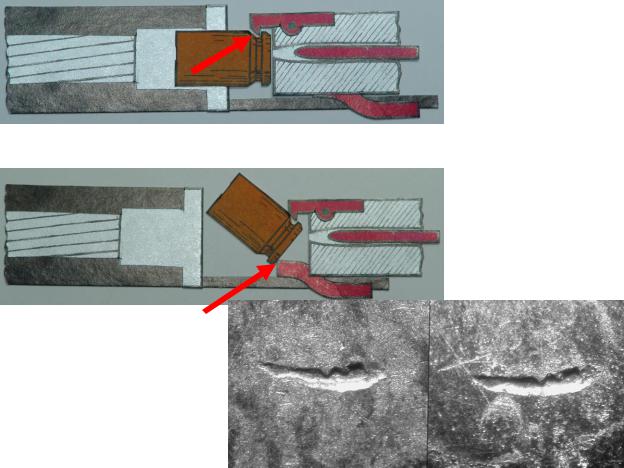

Рис. 7.13. Вторичный след зацепа выбрасывателя
Рис. 7.14. След отражателя. Фото 7.19. Совпадающие признаки в следе отражателя. Слева - на гильзе изъятой с места происшествия. Справа – след на экспериментальной гильзе
7.3.2. Обнаружение гильзы
Рекоме6ндации по обнаружению гильзы:
Выброшенная гильза:
-из автоматического и полуавтоматического оружия может оказаться в кармане стрелявшего или потерпевшего, выдвинутом ящике стола, мусорной корзине, ботинке, за картиной и т. д. Пуля может свободно лежать у преграды или, пробив последнюю насквозь, улететь на значительную дистанцию, а также рикошетировать. При этом угол отражения будет примерно равен углу соприкосновения пули с преградой,
-из самозарядного оружия, может оказаться не только на полу или земле, но и в карманах стрелявшего или потерпевшего, за открытой электропроводкой, на верху шкафа, в абажуре, в пустой бутылке, посуде с пищей, между слоев одежды, в меху шубы.
Осуществляя обнаружение стреляных снарядов и сопутствующих предметов на открытой местности целесообразно: мысленно или с помощью вешек разбить на «квадраты», каждый из которых подлежит последовательному тщательному осмотру; целесообразно использовать металлоискатель или металлодетектор (фото 67, 68 ).
Обнаруженные в результате осмотра объекты отмечаются вешками для их последующей фиксации и изъятия.
174
Поиск мелких следов-предметов могут осложниться наличием травяного покрова, щебеночного покрытия, слоя грязи, снега, дорожной пыли или песка.

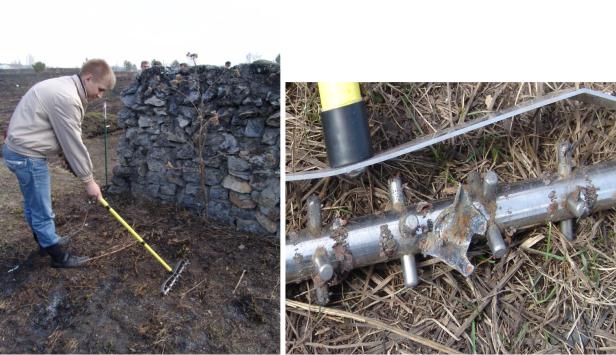

Фото 7.20, 7.21. Обнаружение мелких следов-предметов при помощи трала магнитного - «Грабли»
Обнаружение стреляных гильз необходимо осуществлять с учетом:
приблизительного местоположения стрелявшего (максимальный радиус вылета гильзы (10-15 м ) из автоматического и полуавтоматического оружия – эжекция гильзы;
наличия снаряда, позволяющего определить вид оружия, а также сведений об особенностях выбрасывания гильз в данном оружии;
наличия огнестрельного повреждения, позволяющего судить о направлении и дистанции выстрела.
Отсутствие гильзы на месте происшествия может свидетельствовать:
неисправность автоматического или полуавтоматического оружия,
использование шомпольного (в том числе самодельного) оружия,
использование револьвера или охотничьего оружия без экстракции гильзы;
изъятие преступником гильзы с места происшествия.
Правила осмотра стреляных гильз:
Во избежание повреждений отпечатков пальцев, микроследов, которые могут быть оставлены на гильзе, ее берут двумя пальцами за край донышка и дульца.
Поиск следов на гильзе осуществляется: в косо падающем, и прямом свете.
Для сохранения порохового запаха и несгоревших порошинок дульце гильзы можно заткнуть кусочком ваты или бумаги.
175
7.3.3.Фиксация стреляных гильз
1.В протоколе осмотра.
При осмотре гильзы в протоколе указывается:
вид гильзы: пистолетная, револьверная, винтовочная, ружейная и т.д.;
форма корпуса: бутылочная, цилиндрическая, коническая (рис. 59);
цвет корпуса и капсюля;
соотношение диаметров корпуса и шляпки: закраинная (гильза с выступающей шляпкой), беззакраинная (гильза с невыступающей шляпкой), полузакраинная (рис. 59);
диаметр шляпки;
маркировочные обозначения на шляпке: калибр, год выпуска, марка завода, наличие иных знаков, (см. фото 65);
внутренний диаметр дульца;
длина гильзы;
материал охотничьей гильзы: бумажная, металлическая, пластмассовая;
следы папиллярных узоров на корпусе и донышке;
признаки способа крепления пули к гильзе: кернение, обжим кромки дульца, сегментный обжим, безнажимное крепление (рис. 60);
наличие и форма следа бойка ударника на капсюле: круглая, овальная,
грушевидная;
наличие и формы следов патронного упора и отражателя на донышке гильзы (рис. 61);
наличие следа магазина и патронника на корпусе гильзы, а также выбрасывателя на передней поверхности закраины шляпки (рис. 61);
дефекты гильзы: вмятины, трещины, раздутие, разрыв дульца;
наличие нагара внутри и снаружи корпуса гильзы;
наличие (отсутствие) в полости гильзы запаха сгоревшего пороха, а также несгоревших порошинок;
следы коррозии снаружи и внутри гильзы их локализация.
2. |
Фотографирование. |
Производится узловая фотосъемка, на месте ее обнаружения. |
|
|
Детальная съемка гильзы и ее донышка производится с использованием |
|
удлинительных колец или специальной приставки. |
3. |
Составление планов и схем. |
Место обнаружения гильзы фиксируется на плане или схеме (рис. 56).
7.3.4. Упаковка гильзы
Рекомендации по упаковке гильз:
Гильза упаковывается в чистую белую бумагу или вату, укладывается в коробку и опечатывается.
176
При обнаружении нескольких гильз они могут быть упакованы в один пакет или коробку, но каждая должна быть завернута отдельно.
Опечатанные коробки снабжаются бирками с соответствующими пояснительными надписями.
7.4.Пуля
7.4.1.Общие сведения о пуле к нарезному и гладкоствольному оружию

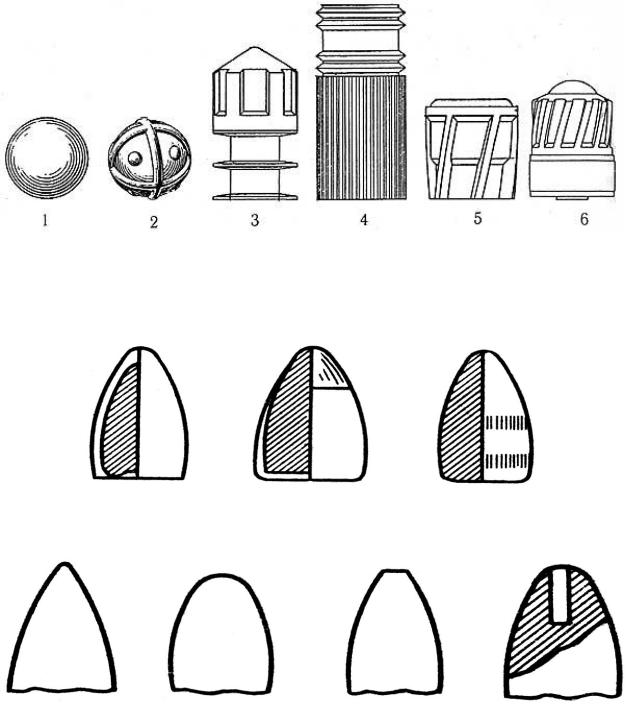

Рис. 7.15. Основные типы охотничьих пуль к гладкоствольному оружию:
1-круглая гладкая подкалиберная, 2-кругла калиберная с центрирующими поясками, 3-стрелочная (пуля Бреннеке), 4-стрелочная (пуля Вицлебена), 5- турбинная (пуля Майера), 6-стрелочно-турбинная (с войлочным стабилизатором)
1 2 3
Рис. 7.16. Пули по устройству: 1-оболочечная, 2-полуоболочечная, 3- безоболочечная
1 |
2 |
3 |
4 |
Рис. 7.17. Пули по форме ее кончика: |
1-остроконечная, |
2-сферическая |
|
(оживальная), 3-с плоским кончиком (тупоконечная), |
|
||
177
Общие сведения о нарезах:
Нарезы в канале ствола представляют собой полосовидные углубления, вьющиеся вдоль стенок канала ствола которые придают пуле поступательные и вращательные движения (рис. ).
Расстояние, на котором нарезы делают полный оборот, называется шагом нарезов (отечественное ручное огнестрельное оружие калибра 7,62 мм имеет шаг нарезов 240).
В современном оружии число нарезов, как правило, четное 4 или 6. У оружия устаревших образцов встречается и нечетное.
Направление нарезов бывает правым (по часовой стрелке) и левым (против часовой стрелки). У большинства моделей оружия нарезы правонаклонные (рис. ). Направление нарезов существенной роли не играет.
Практика изготовления оружия показала, что оптимальной является ширина нарезов, превышающая примерно в два раза ширину поля. Глубина нарезов составляет обычно около 0,15 мм.

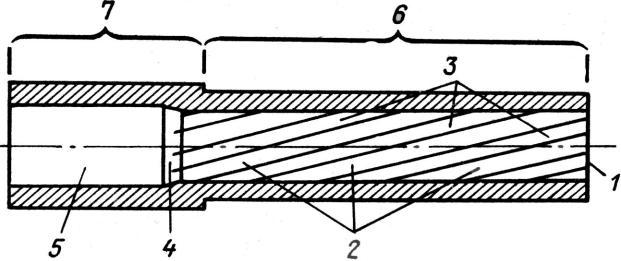

Рис. 7.18. Ствол нарезного оружия в продольном разрезе: 1-канал ствола,
2-нарезы, 3-поля между нарезами, 4-пульный вход, 5-патронник, 6-дульная часть ствола, 7-казенная часть ствола
178

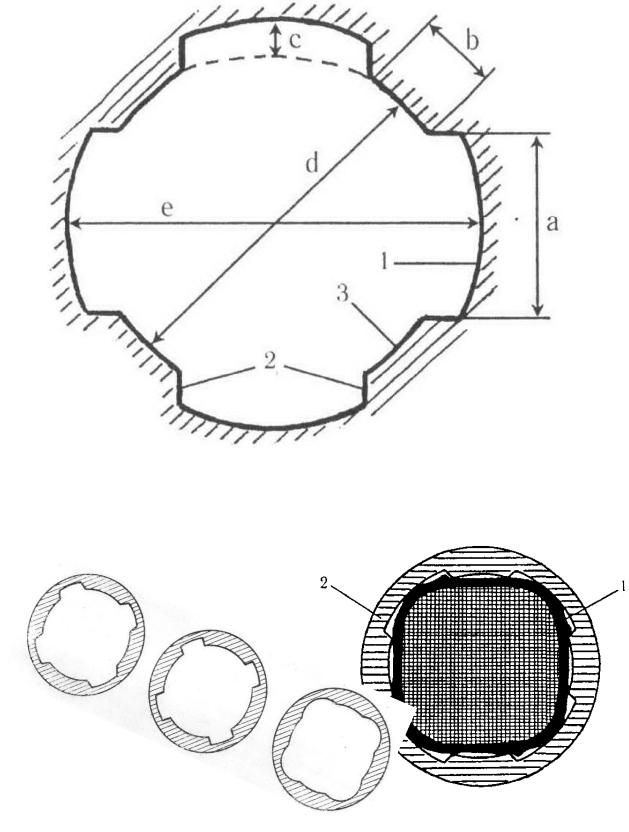

Рис. 7.19. Поперечный разрез ствола нарезного оружия: 1-дно нареза, 2-
грани, 3-поле нареза. а-ширина нареза, b-ширина поля нареза, c-глубина нареза, d-диаметр канала ствола по полям (калибр), e-диаметр канала ствола по нарезам.
нареза: 1 – прямоугольные; |
Рис. 7.21. Деформация пули при |
2- трапециевидные; 3 – сегментные |
движении по каналу ствола: |
|
1-оболочка пули; 2-ствол |
179
5
4 3

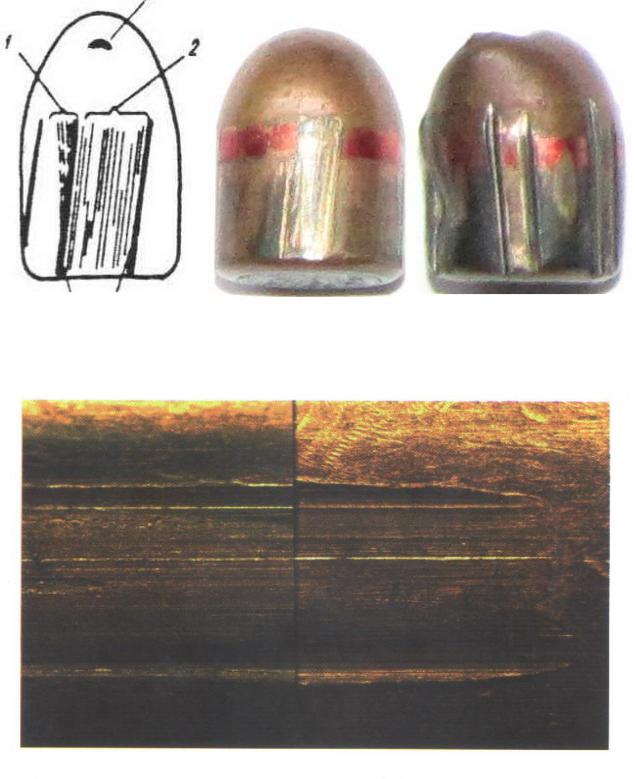

Рис. 7.22. Следы на пуле, выстреленной из нарезного оружия: 1-пулього входа (первичные следы); 2 - поля нареза (вторичные следы); 3 - боевой грани нареза; 4 - холостой грани нареза; 5 - устья патронника
Фото 7.22. Совмещение микротрасс в следе полей нареза при категоричном положительном выводе. На левом снимке – микротрассы следа нареза на пуле изъятой с места происшествия. На правом снимке -
микротрассы в следе поля нареза на экспериментальной пуле
